Nastavení panelu (nástroj Zábradlí)

Poznámka pro uživatele MEP Designeru: Zábradlí a jejich nastavení jsou viditelná, ale nelze je vytvářet ani upravovat.

Pomocí těchto voleb můžete v editoru vzoru přidat/odebrat panely zábradlí.

Přidání panelů do editoru vzoru

Panely můžete přidávat a ubírat pomocí tlačítek Plus/Minus v editoru vzoru.

Viz také Přidávání prvků v editoru vzoru.

Panely můžete vkládat do volných míst mezi dvěma vnitřními sloupky nebo vodorovnými tyčemi. Pokud už jsou do pole vložené svislé tyče, panel přidat nelze.

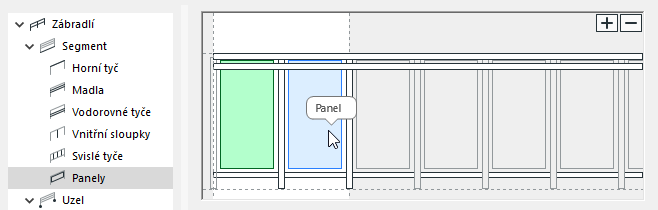

Obrázek 1. Panely oddělené vnitřními sloupky

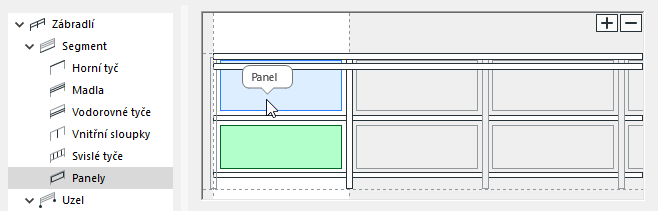

Obrázek 2. Panely oddělené vodorovnými tyčemi

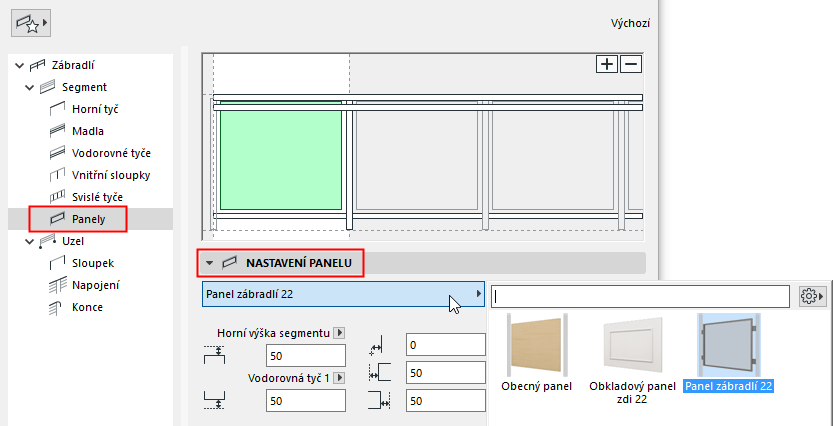

Nastavení panelu



Z nabídky vyberte GDL prvek panelu.

GDL prvky nastavíte na panelu níže. Viz Nastavení prvku panelu zábradlí.

Vedle přednastaveného obsahu můžete uložit a použít také vlastní prvky panelů.

Nastavení umístění panelu

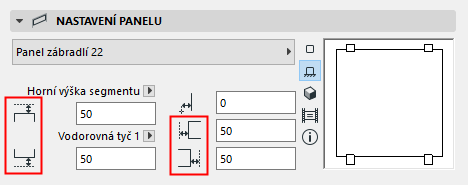

  • Nastavte horní a spodní odsazení panelu vzhledem horní/spodní hraně segmentu nebo vodorovných tyčí (pokud jsou součástí vzoru).
    Poznámka: Výšku segmentu nastavíte v nastavení segmentu. viz Výška segmentu a vodorovné odsazení .
  • Nastavte levé a pravé odsazení od vnitřních sloupků.
    Poznámka: Kladné hodnoty odsazení panel zmenšují.

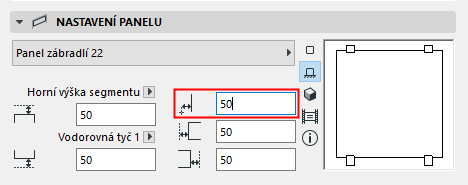

  • Vodorovné odsazení: Můžete nastavit podélné odsazení panelu.


Nastavení prvku panelu zábradlí

Typ 2D symbolu panelu

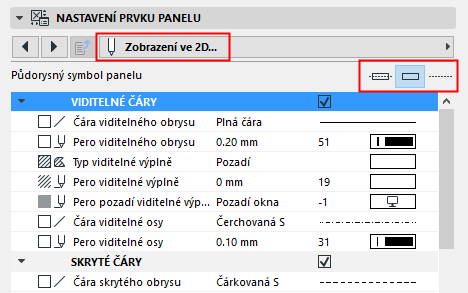

Na záložce Zobrazení ve 2D v nastavení panelu vyberte typ symbolu.

Zobrazení 2D symbolu panelu

Pomocí voleb níže můžete upravit parametry zobrazení prvku panelu ve 2D (pro viditelné a skryté části zábradlí).



Zobrazení/skrytí 2D symbolu panelu

Standardní zobrazení 2D symbolu prvků panelu je nastaveno v menu Dokument > Zobrazení modelu > Volby zobrazení modelu.

Viditelnost panelu můžete upravit v nastavení zábradlí. (Viz Prvky půdorysného symbolu zábradlí .)

Zobrazení kotvení

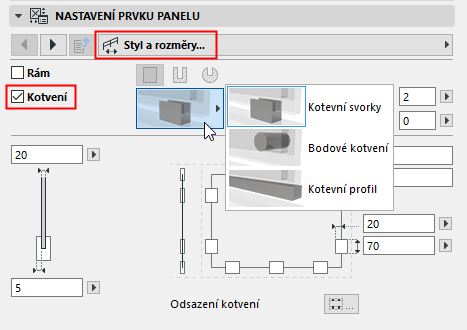

Na záložce Styl a rozměry v nastavení prvku panelu klikněte na Kotvení a upravte nastavení - typ, rozměry, profil, stavební materiál a počet držáků.

Nastavení se liší v závislosti na zvoleném typu kotvení (kotevní svorky, bodové kotvení nebo kotevní profil).
