Nastavení uzlu (nástroj Zábradlí)

Poznámka pro uživatele MEP Designeru: Zábradlí a jejich nastavení jsou viditelná, ale nelze je vytvářet ani upravovat.

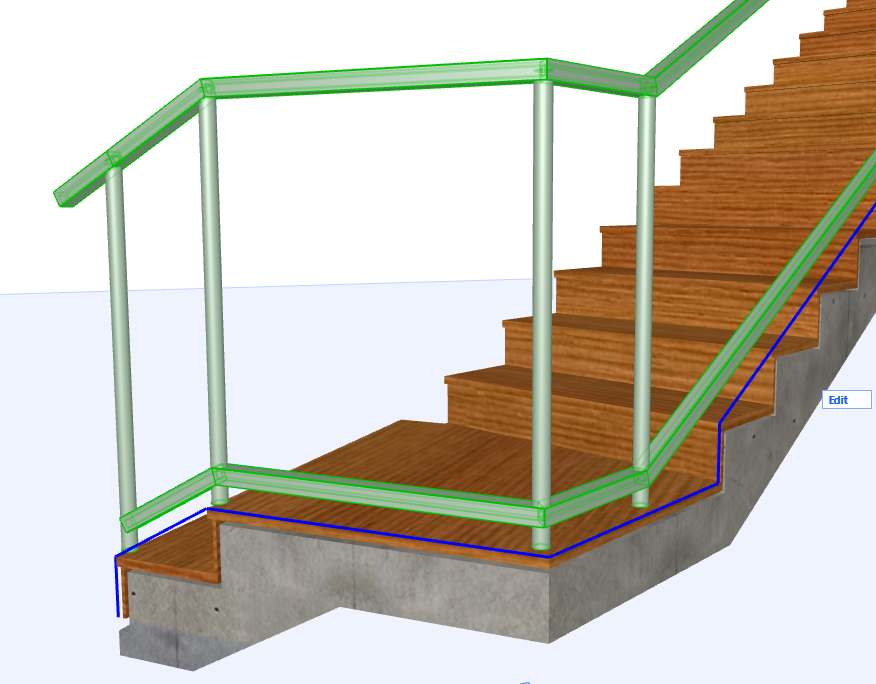

Uzly jsou body, které oddělují segmenty zábradlí (jako body lomené čáry).

Na každém uzlu je jeden či více sloupků.

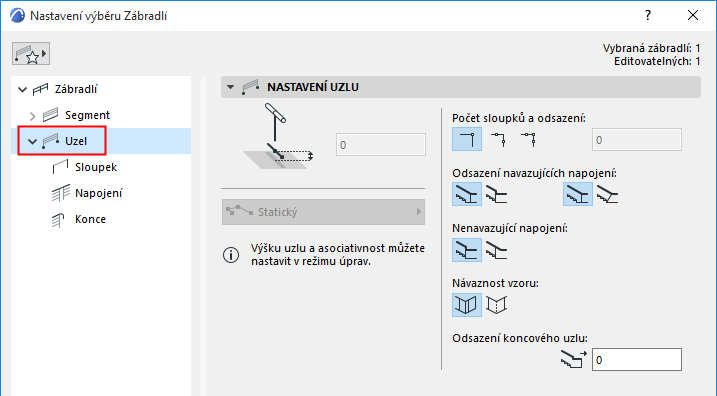

Na stránce uzlů v nastavení zábradlí můžete definovat počet a umístění sloupků na uzlech a způsob napojení dvou segmentů, které se v uzlu potkávají.

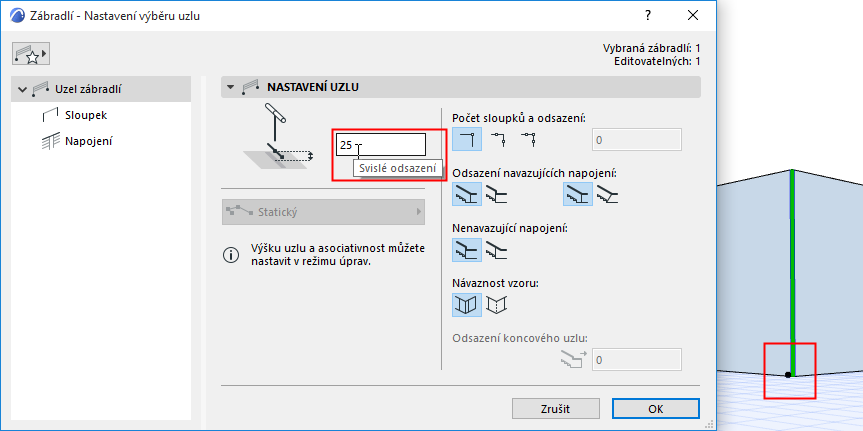

Svislé odsazení

Dostupné pouze v režimu úprav.

Můžete nastavit výšku (svislé odsazení) uzlů (má smysl u statických uzlů).

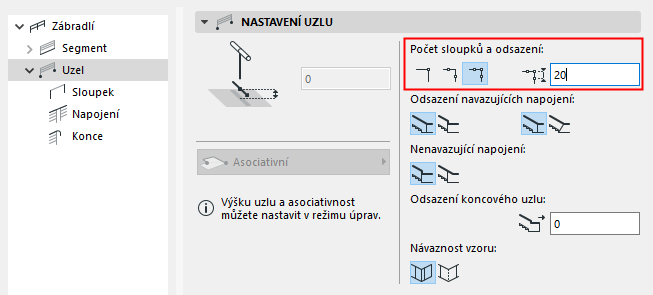

Počet sloupků na uzlu; Odsazení od uzlu

Nastavte počet sloupků na každému uzlu (jeden sloupek na uzlu, dva sloupky po stranách uzlu nebo všechny tři sloupky).

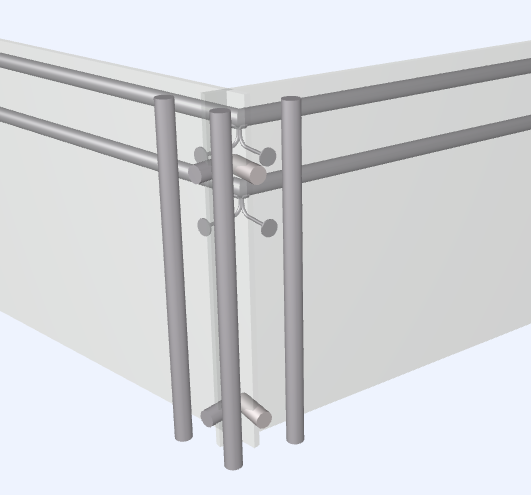

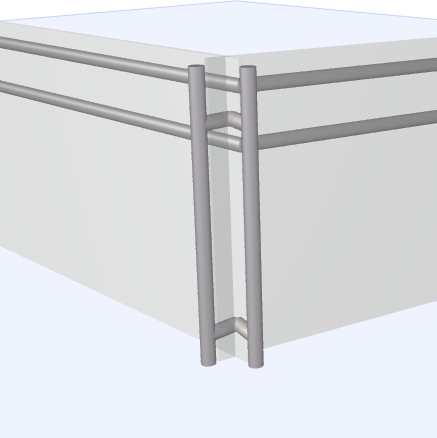

TwoPostNode.png     ThreePostNode.png

Uzel se dvěma sloupky a uzel se třemi sloupky

Pokud má uzel víc jak jeden sloupek, nastavte pro každý sloupek odsazení od uzlu.

Plynulé ( navazující) napojení - odsazení sloupku

Tato volba má smysl u sloupků, na kterých se napojují dva tečné segmenty zábradlí.

  • Upravte umístění sloupku výběrem možnosti automaticky nebo ručně pro odsazení napojení (první dvojice ikon)
  • Automaticky: Sloupek je automaticky posunut.

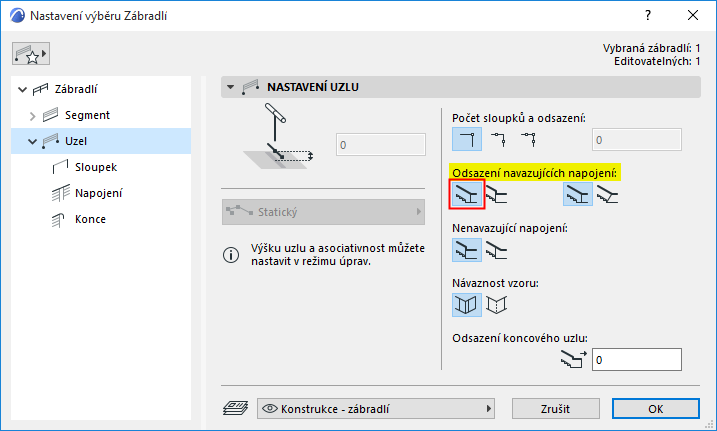

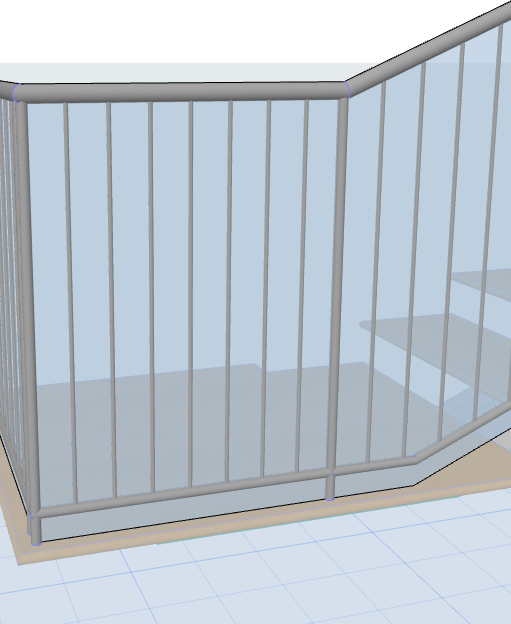

    AutomaticPost.png  FixPostVertical3D.png

    Plynulé navazující napojení: Automatické posunutí sloupku

Pro sloupek v napojení můžete dále určit, zda bude svislý nebo šikmý. (druhá z dvojicí ikon)

  • Ručně : Pozici sloupku určíte zadáním hodnoty odsazení

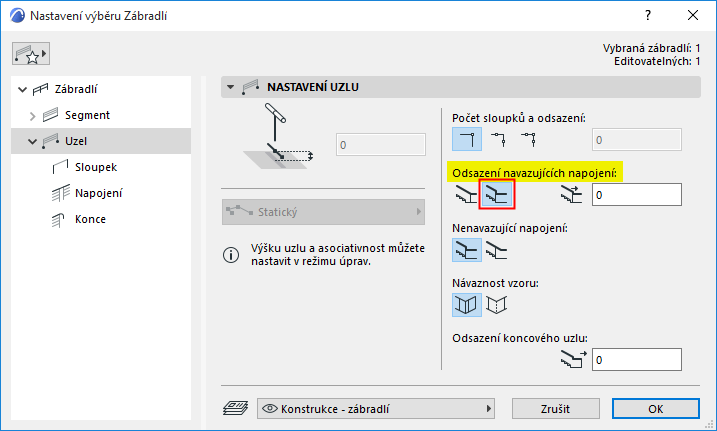

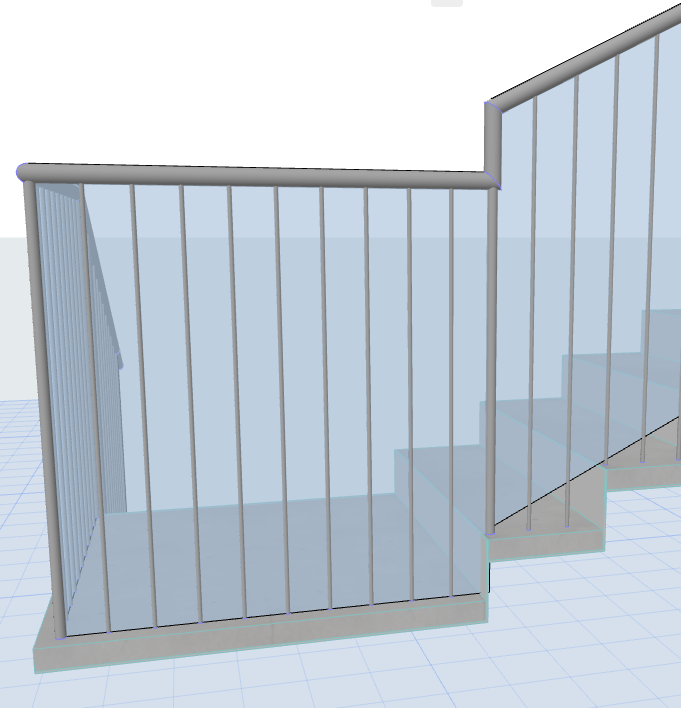

    FixPostVertical.png   ManualPost3D.png

    Plynulé navazující napojení: Ruční odsazení sloupku

Segmenty v nenavazujících napojeních

Platí pro dva segmenty zábradlí, které mají různou výšku, a spojují se v uzlu pod určitým úhlem.

Pomocí dvojice ikon vyberte, jak se segmenty napojí: buďto v uzlu zůstanou “zalomené”, nebo se jejich geometrie přizpůsobí a napojí v bodě za uzlem.

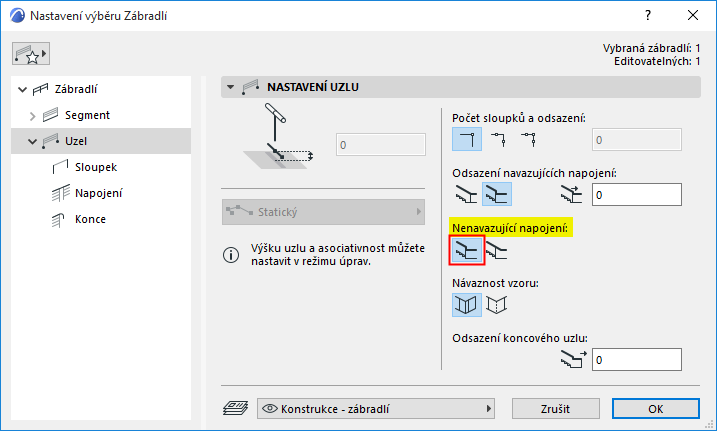

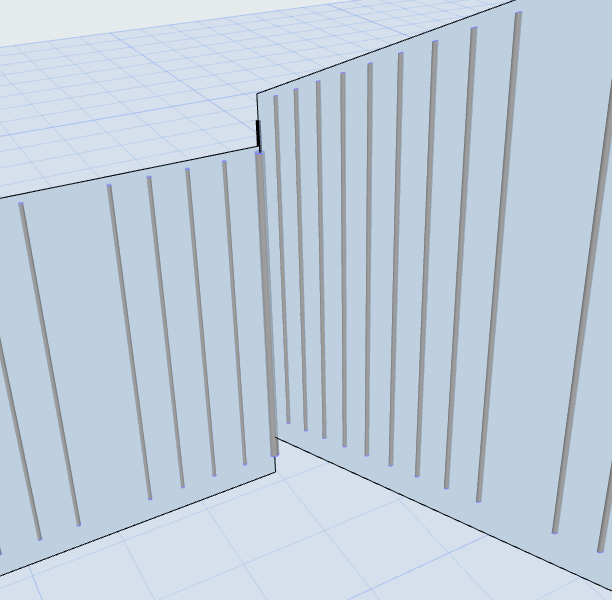

NonSmoothPostDialog1.png   SteppedConnection.png

Zalomení v nenavazujícím napojení

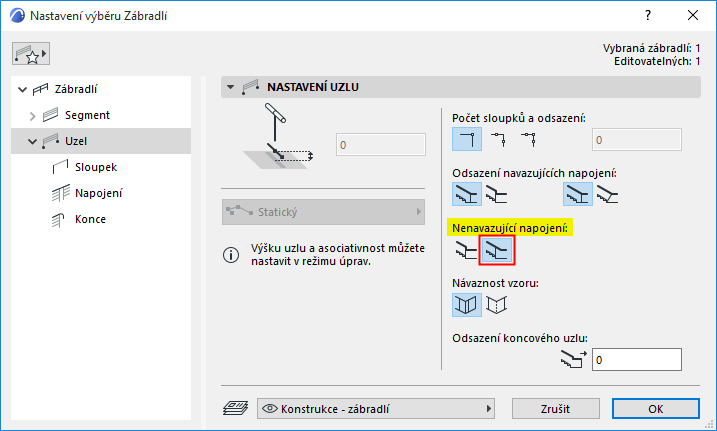

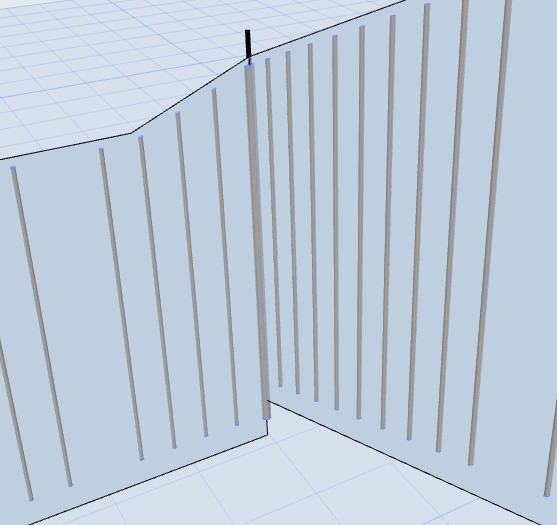

NonSmoothPostDialog2.png   AdjustedConnection.png

Upravení výšky segmentu v nenavazujícím napojení

Odsazení koncového uzlu

V případě potřeby zadejte odsazení pro koncové uzly zábradlí. (Volba odsadí konce z obou stran referenční čáry.)

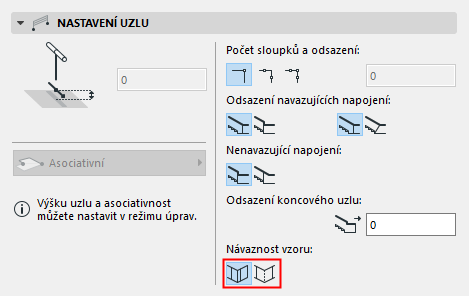

Návaznost vzoru

Sousední segmenty mají stejný vzor: vyberte, jestli má vzor skončit na sloupku a začít znovu, nebo má pokračovat bez přerušení.

Více informací o nastavení vzoru zábradlí najdete výše: Editor vzoru (nastavení nástroje Zábradlí).

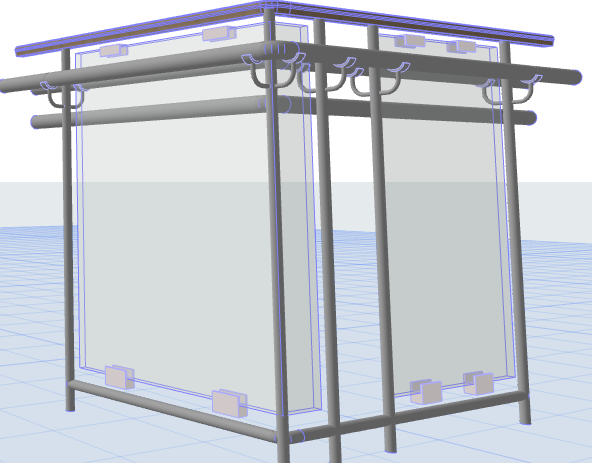

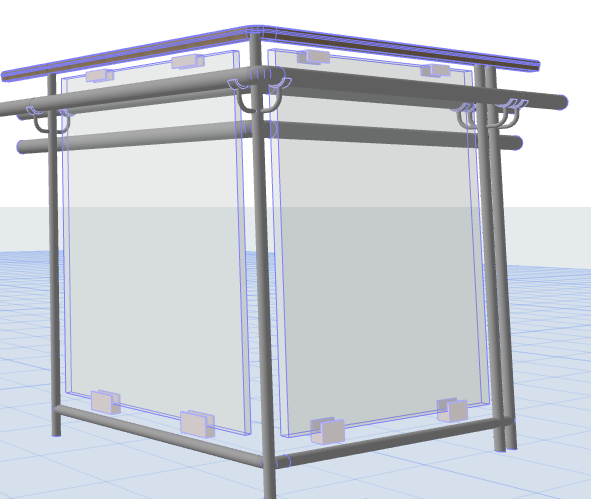

PatternContinuityNo.png  PatternContinuityYes.png

V uzlech: Ukončit v segmentu nebo navázat vzor
