Nastavení nástroje Trám: Náhled a umístění

Okno nastavení trámu je rozděleno do pěti stránek.

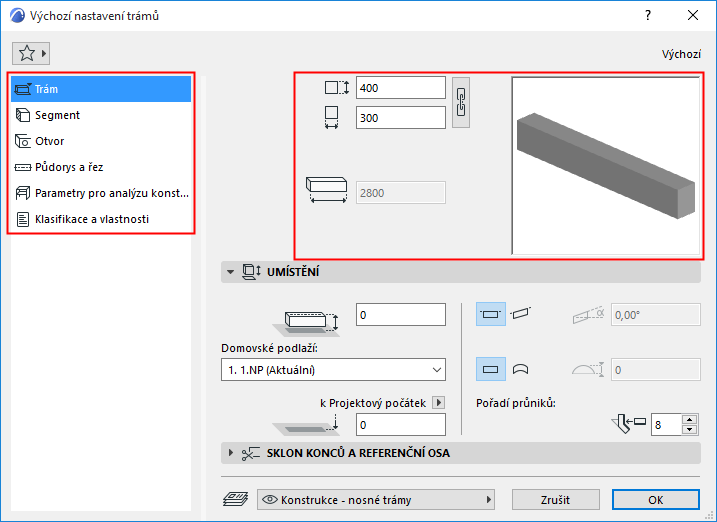

Okno náhledu je dostupné na všech stránkách a zobrazuje všechny změny, které v nastavení trámu děláte. Při nastavování trámu složeného z více segmentů tato náhledová část okna zahrnuje nastavení konstrukce segmentů.

Mezi stránkami okna nastavení se můžete přepínat ve struktuře zobrazené nalevo:

Pokud je trám jednoduchý (má pouze jeden segment), zadejte vlastnosti jeho geometrie:

Výška / Šířka průřezu trámu

V případě, že chcete, aby oba rozměry průřezu měly stejnou hodnotu, můžete použít ikonu řetězu.

Délka trámu

Výchozí délka (segmentu)

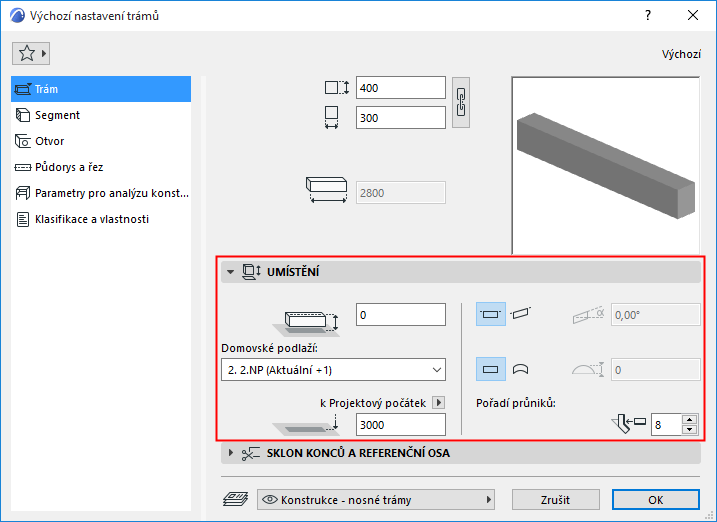

Záložka Umístění trámu

Odsazení od domovského podlaží

Odsazení referenční osy trámu od domovského podlaží.

Domovské podlaží

Viz Domovské podlaží.

Výšková úroveň referenční čáry [k referenční rovině]

Zobrazuje vypočtenou hodnotu odsazení referenční osy trámu od referenční úrovně (standardně je to projektový počátek).

V případě šikmých trámů je tato vzdálenost měřena od počátečního bodu referenční osy trámu.

V případě potřeby můžete referenční rovinu změnit.

Note:

Referenční roviny se definují v nabídce Volby > Předvolby projektu > Referenční roviny.
Toto je vypočtená hodnota, ne připojení. Pokud změníte výšku referenční roviny, spodní úroveň trámu se nijak neposune.
Obecné informace o úrovních naleznete v tématu Nastavení referenčních rovin.

Vodorovné nebo šikmé

Viz Tvorba šikmého trámu.

Přímé nebo zakřivené

Geometrie trámu ve směru osy z.

U trámů zakřivených ve svislé rovině zadejte výšku jejich oblouku/úseče.
Viz Zakřivit trám ve svislé rovině.

Pořadí průniků

Trám s vyšším číslem pořadí průniků má přednost před nižšími.

Pořadí průniků se projeví, když

se protínají dva trámy, které mají stavební materiál se stejnou prioritou
se spojuje 3 a více trámů v jednom místě: Pořadí průniků určuje, které dva trámy jsou napojeny první
