O střechách
Při vytváření střechy si vyberte konstrukční metodu - samostatná nebo složená.
Jako u všech ostatních konstrukčních prvků je složení střechy dáno jejími stavebními materiály.
Složená střecha vytváří jediný prvek, ačkoli se skládá z více střešních rovin. Pokud upravíte tvar jedné střešní roviny, ostatní se novému tvaru automaticky přizpůsobí. Sklon a povrchový materiál každé střešní roviny můžete podle potřeby měnit samostatně. Složená střecha může mít více úrovní, přesto zůstává vždy jedním prvkem, i po úpravách jejích komponent.
Složenou střechu můžete rozdělit na samostatné střešní roviny: označte složenou střechu a použijte příkaz Úpravy > Změna tvaru > Rozdělit na samostatné střechy nebo 3D model > Speciality střechy > Rozdělit na samostatné střechy.
Napojování střech na ostatní prvky
Více informací o průnicích (napojeních) mezi různými konstrukčními prvky, včetně střech:
Viz oddíly Průniky prvků a Vazba prvků Střechy, skořepiny, morfy.
Střechy (spolu se skořepinami) mohou sloužit jako ořezové prvky: příkazy v menu vazba prvků a konstrukcí umožňují napojit střechu na jiné konstrukční prvky a zachovat vzájemnou vazbu i v okamžiku, kdy dojde k nějaké úpravě.
Příkazy v menu vazba prvků a konstrukcí umožňují vzájemné napojení více střech najednou a vytvoření složitých tvarů.
Referenční čára
Výšková úroveň střechy se měří od referenční čáry nebo od referenčního polygonu, vodorovné netisknutelné čáry nakreslené při tvorbě střechy. Referenční čáru nebo referenční polygon střechy můžete graficky upravovat a měnit tak celý tvar střechy, což se hodí obzvlášť u složené střechy.
Ve 3D okně jsou referenční čáry zobrazeny vlastní barvou, aby byly úpravy snazší. Tuto barvu můžete změnit možností “referenční čáry ve 3D” v menu Volby > Pracovní prostředí > Informace o výběru a prvku.
Ve většině případů budete chtít, aby referenční čára střechy ležela na referenční čáře zdi nebo na hraně desky.
Výšková úroveň referenční čáry se zobrazí v Infopaletce (hodnota „h“).
Je to stejná hodnota jako je odsazení referenční čáry střechy od domovského podlaží v nastavení střechy.
Sklon střechy
Sklon střechy je měřen od referenční čáry.
Sklon střechy je také zobrazen v Infopaletce.
Viz také Úprava sklonu střechy.
Zobrazení střech v půdorysu
Parametry střechy můžete upravit v okně jejího nastavení.
V nastavení roviny řezu půdorysu můžete kombinováním předvoleb zobrazení prvku určit, které části vložené střechy budou zobrazeny.
Viz Rovina řezu půdorysu (globální nastavení).
U střech je výchozí volbou zobrazení v půdorysu „Standardní nad řezem“.
Více informací o zobrazení střech v půdorysu naleznete v tématu Zobrazení prvků v půdorysech a řezech.
Střechy se na půdorysu zobrazují jako skutečná 3D projekce se všemi viditelnými obrysy – včetně například hrany otvoru ve skloněné rovině střechy, jak je znázorněno níže.
Pokud chcete Jednoduché střechy zobrazovat v symbolickém režimu pouze s jejich horní plochou, můžete to přepnout v Předvolbách projektu: menu Volby > Předvolby projektu > Funkce starších verzí a zde aktivujte volbu symbolického zobrazení v půdorysu. Nastavení se projeví u samostatných střech a střešních oken, která jsou do nich vložená.
 |
 |
|

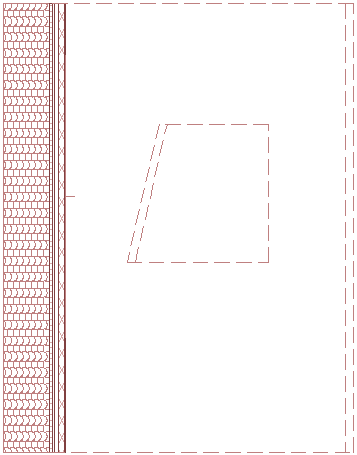

Všechny obrysy zobrazeny |

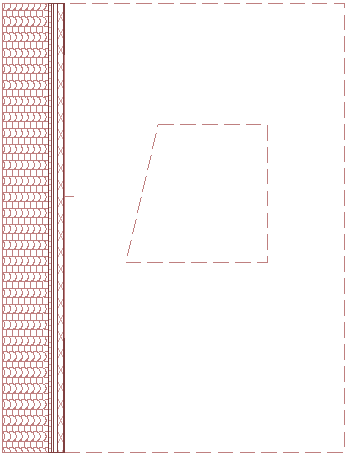

Pouze horní povrch |
Přitažení nových prvků na střechu
Pomocí funkce gravitace můžete vložit zeď, sloup, trám a objekt přesně na výškovou úroveň střechy.
Viz Přitažlivost.
Vytváření sendvičové střechy
Střeše můžete přiřadit a volně upravovat sendvičovou konstrukci.
Více informací naleznete v tématu Sendvičové konstrukce.
(Mějte na paměti, že nastavení částečného zobrazení konstrukce modelu má vliv na zobrazování sendvičových střech.)
Viz Částečné zobrazení konstrukce.
Označený sendvič můžete upravit pomocí volby v kontextové nabídce:
Pokud je konstrukce střechy sendvič, bude její tloušťka rovna součtu vrstev nastavených v okně Volby > Atributy prvku > Sendvičové konstrukce.
“Horní” povrch střechy je u sendvičové konstrukce zobrazen jako první vrstva v seznamu v okně nastavení daného sendviče.
