Vytvoření výkresu pracovního listu se zdrojovým modelem
Chcete-li vytvořit pracovní list ze zdrojového modelu, vložte značku pracovního listu do kteréhokoliv z těchto oken: půdorys, řez/exteriérový pohled/interiérový pohled, pracovní list nebo detail.

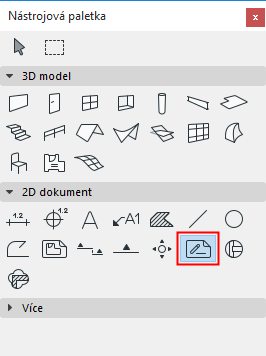

- Aktivujte nástroj Pracovní list.
- V Info paletce nebo implicitním nastavení zkontrolujte, zda je vybrána volba „Vytvořit novou oblast pracovního listu“.
- Z Info paletky vyberte jednu z geometrických metod.
- Metoda vstupu zachycením obrazovky: Použijte metodu jednoho klepnutí: první vstupní metodu v Infopaletce pracovního listu. Vyberte tuto ikonu a potom klepněte kdekoliv v okně aktivního projektu. Vytvoříte pracovní list založený na celém obsahu okna.
- Metoda vstupu založená na ploše: Pomocí polygonální, pravoúhlé/natočené pravoúhlé geometrické metody určete oblast pracovního listu.
- Nakreslete hranici pracovního listu a klepnutím kreslení dokončete.
- Po nakreslení ohraničení pracovního listu umístěte značku pracovního listu klepnutím kurzorem kladiva.Poznámka: Značky pracovního listu zdrojového typu jsou na obrazovce rozlišeny poloprůhlednou jednobarevnou výplní. (Pomocí příkazů Zobrazení > Volby zobrazení > Zvýraznění zdrojových značek zapnete nebo vypnete toto rozlišení značek pomocí výplně. Barvu tohoto zvýraznění můžete nastavit v dialogovém okně Volby > Pracovní prostředí > Volby zobrazení.)
- Vytvoří se nový bod pohledu pracovního listu, který se vypíše v mapě projektu navigátoru.
Chcete-li definovat informace odkazu zobrazené ve značce pracovního listu zdrojového typu.
Viz Nastavení reference značky standardního řezu.
Další informace o novém bodu pohledu pracovního listu - jeho značky a informace odkazu - můžete nastavit v okně jeho nastavení.
