Přidání kritérií: Které prvky mají být vypsány?
Pomocí panelu Kritéria v nastavení schématu definujte kritéria pro vypisování prvků/komponentů/povrchových materiálů.
- Ve výchozím nastavení tlačítkem otevřete seznam parametrů a vlastností dostupných v projektu (seznam může být filtrován v závislosti na dalších kritériích, která jste již vybrali).
- Výběr kritérií je společný pro několik funkcí. Podrobnější popis viz: Nastavení kritérií prvků.

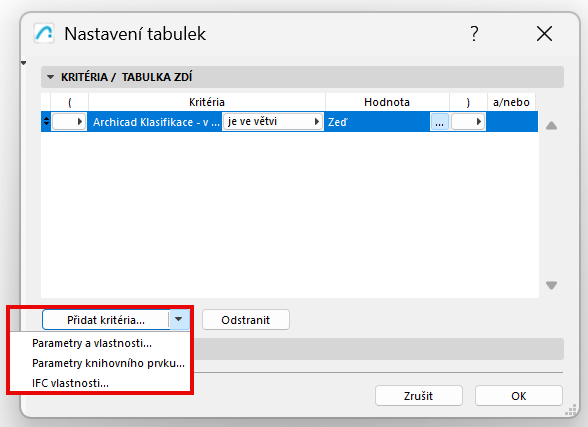

- Nebo použijte nabídku tlačítka Přidat kritérium k přístupu k parametrům knihovních prvků nebo IFC vlastnostem:
Další kritéria a pole: Parametry knihovního prvku
Definovat kritéria prvku pomocí IFC dat
Definice složitých kritérií
- Chcete-li vypsat více typů prvků, musíte je spojit pomocí výrazu NEBO.

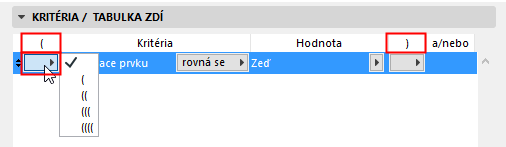

- Podle potřeby použijte sloupce Otevřená závorka a Zavřená závorka v nastavení schématu pro nastavení vnořených kritérií u složitějších schémat.
Každé “počáteční” musí mít odpovídající “koncové”. Pokud je ve schématu závorek chyba, objeví se varování Neplatné kritérium! ve sodu panelu.

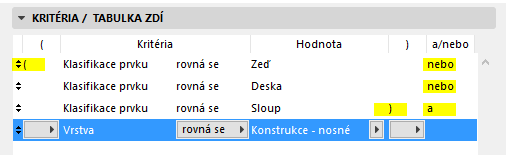

Příklad složitého kritéria
Předpokládejme, že chcete zobrazit všechny zdi, desky a sloupy, z určité vrstvy.
Pro dodržení tohoto kritéria musí být prvky:
Na obrázku níže si všimněte závorek, které ohraničují skupinu těchto tří podmínek)
