Ukazatel

Aktivovat ukazatel

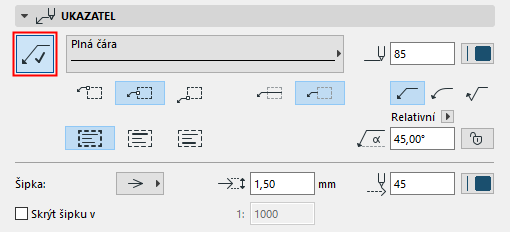

Tlačítkem s šipkou umístíte šipky a aktivujete ostatní volby tohoto panelu:

Nastavte typ čáry a pero čáry šipky.

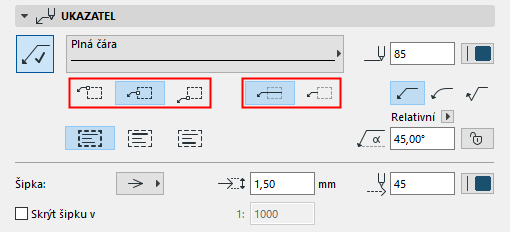

Připojení odkazové čáry k textovému bloku

Nastavení pozice ukotvení odkazové čáry k textovému bloku (horní, střední, dolní).

Je-li to potřeba: Protáhněte ukazatel tak, aby probíhal pod textem.

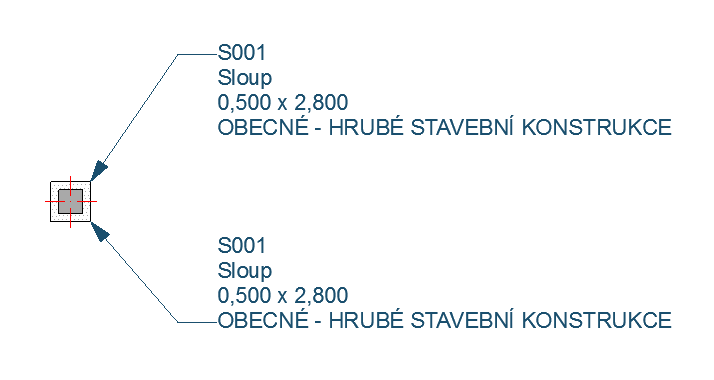

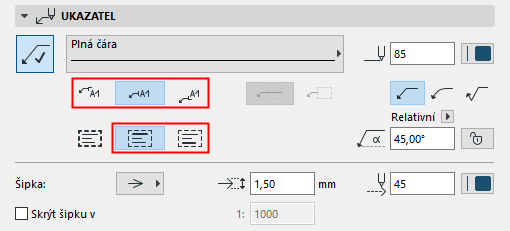

Připojení ukazatele k prvnímu/poslednímu řádku

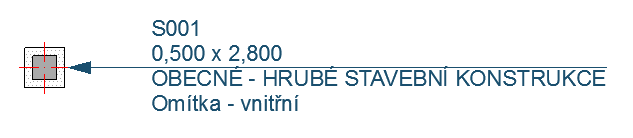

Nastavení ukotvení k prvnímu nebo poslednímu řádku textového bloku (ukazatel zarovnaný s horní/spodní hranou řádku nebo na střed).

Vyberte, zda odkazová čára ukazatele má být přímá, zakřivená nebo obrácená.

Zadejte hodnotu počátečního úhlu šipky v rozmezí od 0 do 90 (výchozí hodnota je 90 stupňů). Úhel je měřen od kótovací čáry. Ikonou se zámkem můžete úhel uzamknout, takže ho nebude možné graficky upravit (např. omylem).

Nastavte styl a pero a zadejte velikost šipky.

Skrýt šipku v: Pomocí této volby můžete skrýt šipku v zobrazeních, která přesáhnou dané měřítko (hodnotu měřítka zadejte do pole napravo).

Viz také Úprava textového bloku.

Automaticky zobrazená šipka (pouze texty kót)

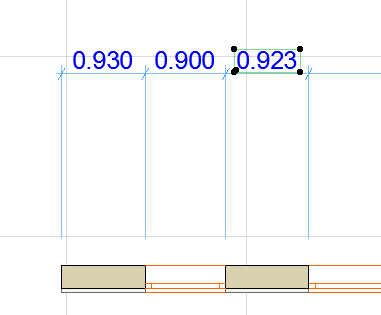

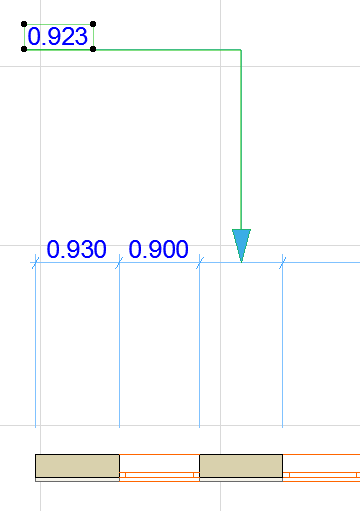

I když nezapnete šipku pro texty kót, při přesunutí textu za určitou mez se šipka automaticky zobrazí.

Tato automaticky přidaná šipka zmizí, pokud uděláte následující:

• Vypnete šipku v nastavení textu kóty
• Přesunete text kóty zpět do vymezené vzdálenosti
• Použijte funkci Vrátit do automatické pozice v nastavení textu kóty
