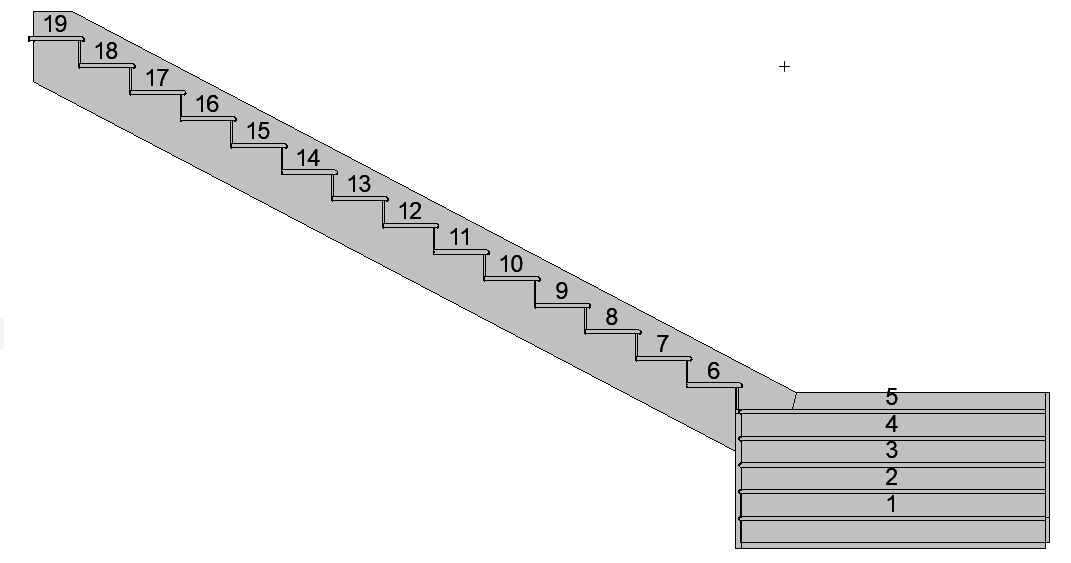

Popisování schodiště

Popis schodiště a Popiska rozměrů schodiště

Tyto symbolové popisky jsou dostupné v nastavení nástroje Popiska.

Související téma:

Symbolové popisky s informacemi o prvcích

Popisování prvků schodiště

1. Označte schodiště.

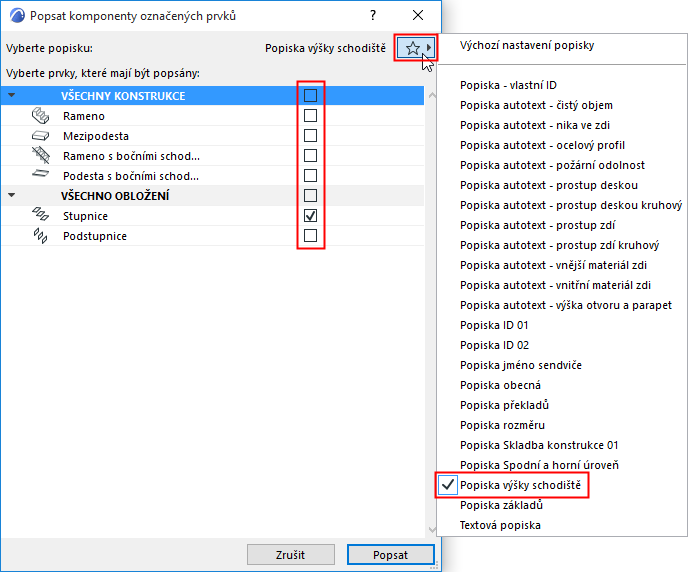

2. Příkazem Dokument > Anotace > Popsat komponenty označených prvků otevřete okno nastavení.
3. Z nabídky vyberte nastavení popisky: buď aktuální výchozí nastavení nebo některé z Oblíbených.
4. Vyberte typy prvků (komponentů), které chcete popsat. Popisky budou asociativní.

   Související téma:

   Úrovňové kóty





5. Tlačítkem Popsat operaci dokončíte.
