Popisky

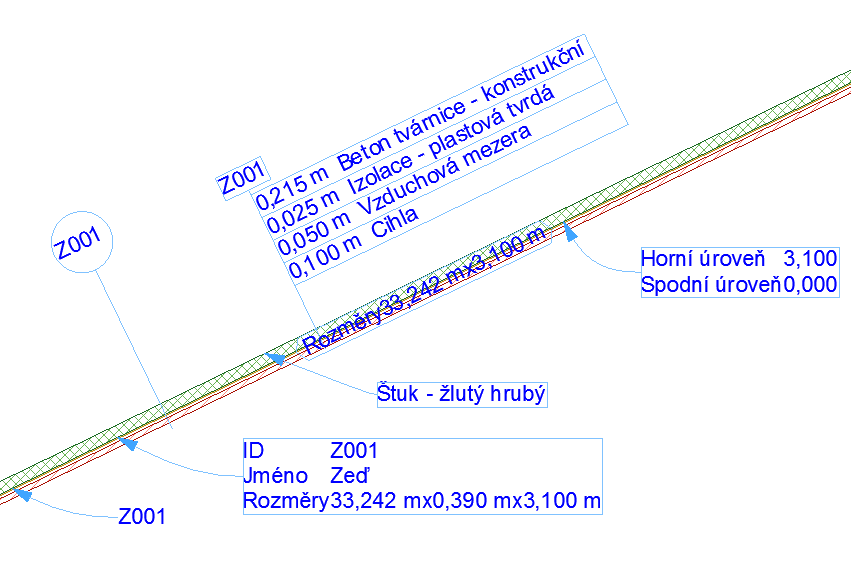

Prvek může být popsán libovolným počtem popisek. I když je prvek součástí modulu nebo je rezervován jiným uživatelem, můžete na něj popisku vložit.

MEP Designer nabízí sadu základních popisek s velice flexibilním obsahem.

Můžete si také vytvořit vlastní popisku tvořenou 2D prvky a autotexty.

Geometrické metody popisky: Asociativní a nezávislá

Jsou dva způsoby, jak pomocí nástroje popiska vložit popisku:

Nezávislé nejsou asociativní s žádnými prvky. Většinou použijete nezávislou popisku pro zobrazení informace, která nepochází z modelu (např. "zde přimontovat okapy”).
Obrázek 1. Nezávislá popiska
Asociativní popisky budou kliknutím vloženy na vybraný prvek. Tyto popisky zůstanou asociativní i v případech, kdy prvek přesunete nebo upravíte. Pokud je to možné, jsou hodnoty parametrů automaticky aktualizovány.
Obrázek 2. Asociativní popiska

Poznámka:
- Pokud prvek smažete, smaže se i jeho popiska.
- Ve výchozím nastavení budou popisky skryty s asociovaným prvkem (např. ve skryté vrstvě). Pokud chcete popisku zobrazit bez ohledu na asociovaný prvek, zrušte v okně nastavení popisky volbu “Skrýt s asociovaným prvkem”.
- Vícepodlažní prvky musí být popsány na každém patře zvlášť.
- Asociované popisky zóny lze vložit ve stejném kroku, jako je vytvořena samotná zóna: viz Automatické umístění popisky zóny.

Pomocí jednoduché metody vložíte popisku jedním kliknutím; popiska a její šipka mají tvar, který je nastavený v Infopaletce nebo nastavení popisky (šipka a počáteční úhel - pokud je aktivovaný).
Obrázek 3. Jednoduché umístění
Detailní metoda vyžaduje tři kliknutí (případně dvě, pokud je zamknutý počáteční úhel), máte ale větší kontrolu nad vkládanou popiskou.
Obrázek 4. Detailní umístění

Více informací o nastavení čáry popisky najdete zde: Ukazatel.

Viz také Úprava textového bloku.
