Zobrazení dat v Prohlížeči systémů

Vyberte systém v horní části Prohlížeče a dole se zobrazí rozměry a výpočty jeho prvků.

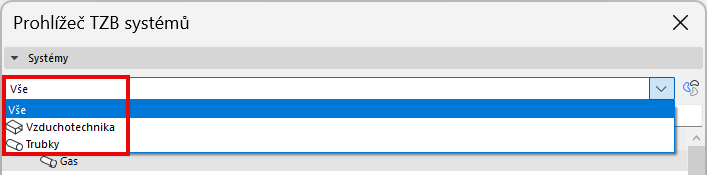

  • Filtrujte seznam systémů podle vzduchotechniky nebo trubek, případně použijte pole hledání

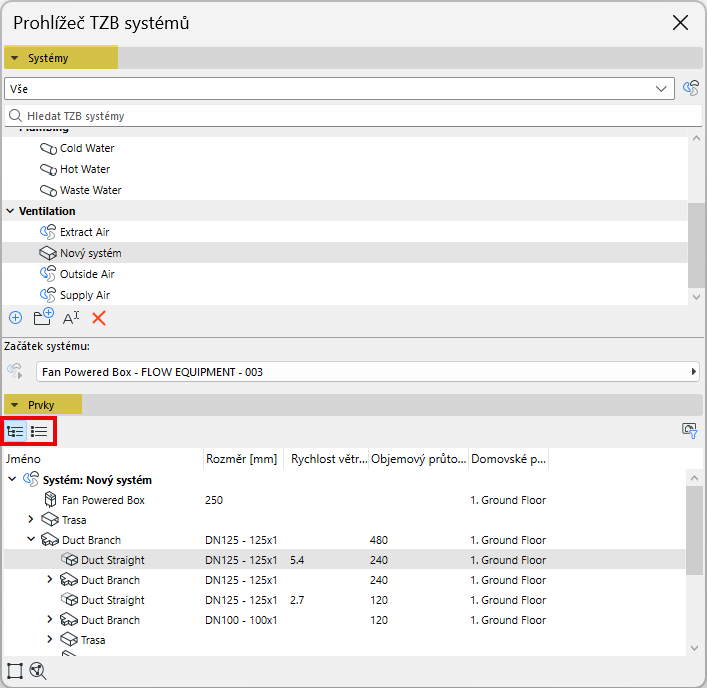

  • Zobrazení dat v hierarchické stromové struktuře nebo jako seznam (přepínání zobrazení pomocí ikon)


Třídění a filtrování dat prvků

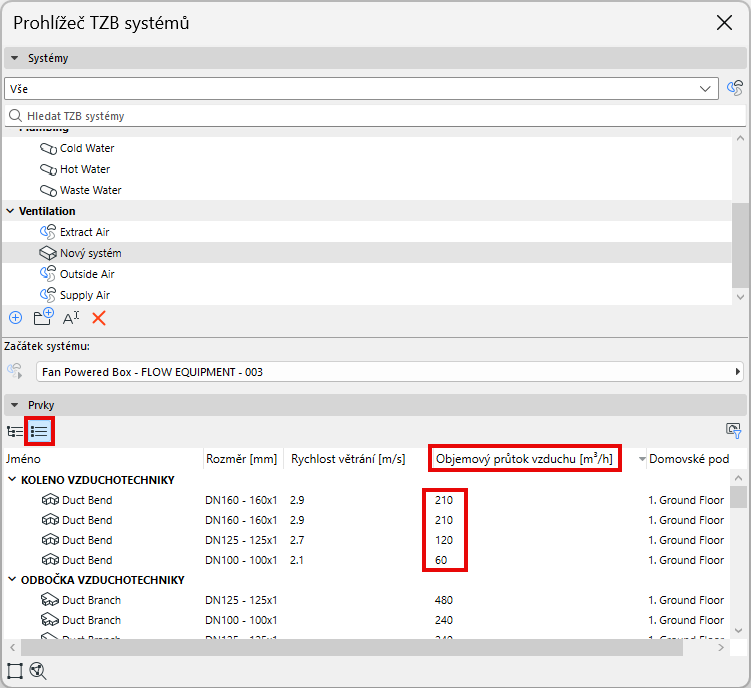

Chcete-li seřadit hodnoty podle pořadí, přepněte na plochý seznam a klikněte na záhlaví sloupce:

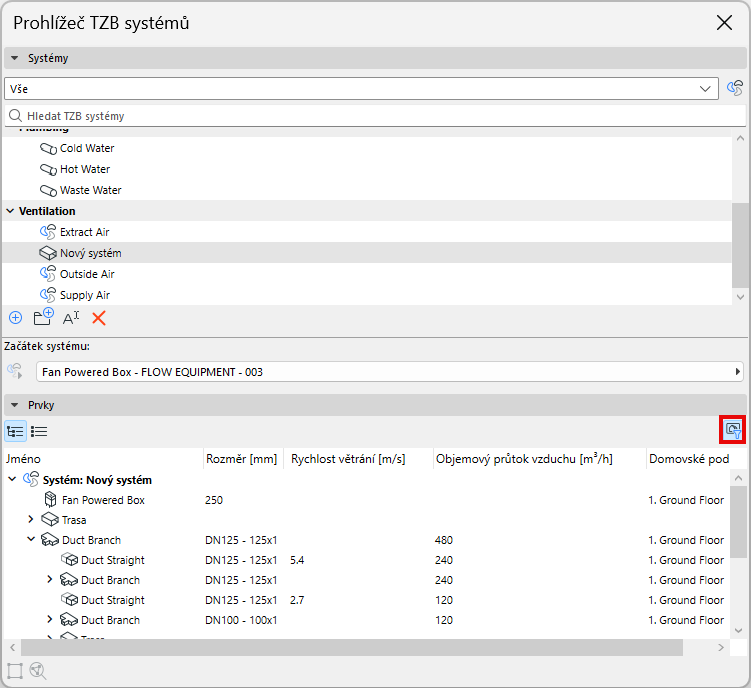

Filtrovat pouze viditelné prvky

Chcete-li zobrazit data pouze pro prvky viditelné v aktuálním zobrazení, použijte filtr "Pouze viditelné prvky".

Například:

  • Skrytí údajů prvků skrytých filtrem rekonstrukcí
  • Zobrazení dat pouze ze systémů viditelných v aktuálně otevřeném půdorysu

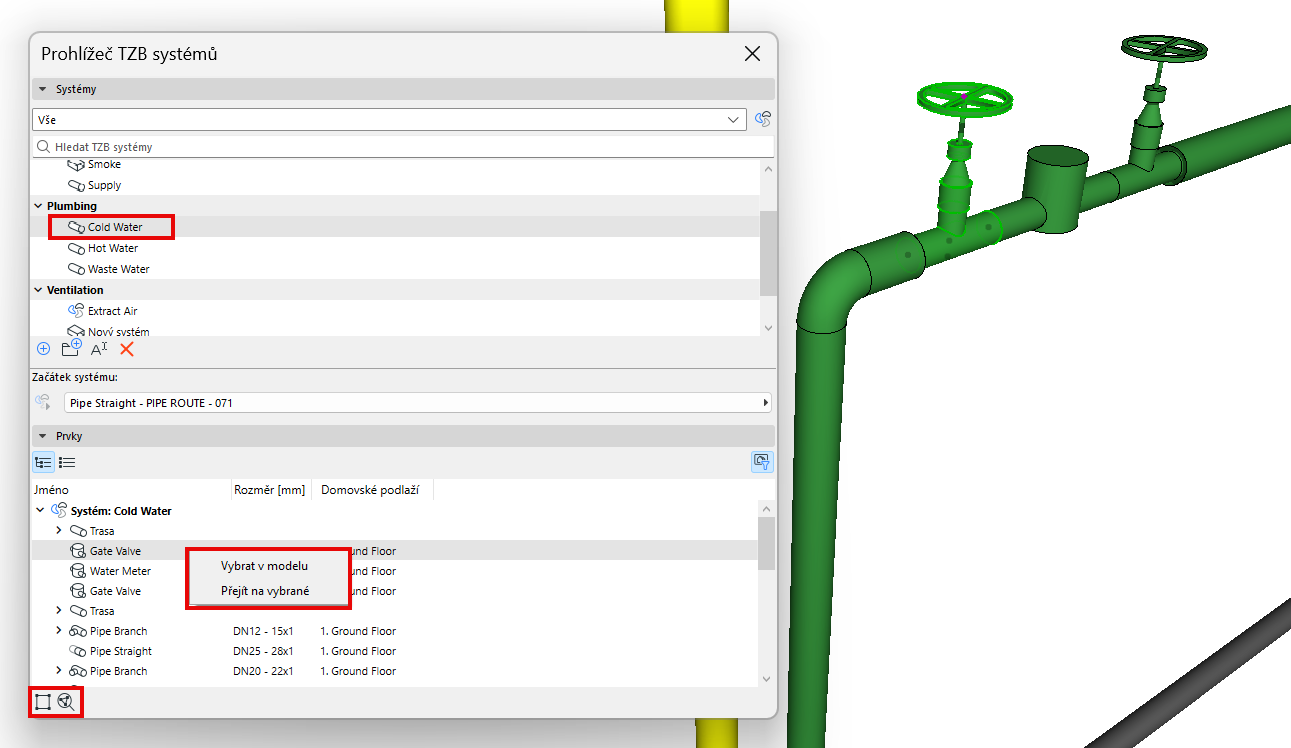

Výběr v modelu/Přejít na vybrané

V Prohlížeči systémů klikněte pravým tlačítkem na jeden nebo více prvků, nebo použijte ikony dole:

  • Použijte Vybrat v modelu
  • Použijte Přejít na vybrané
