Data větrání

Vytvoření ventilačního systému pomocí prvků vzduchotechniky
Trasy vzduchotechniky a koncové prvků (v okně nastavení nebo Infopaletce)

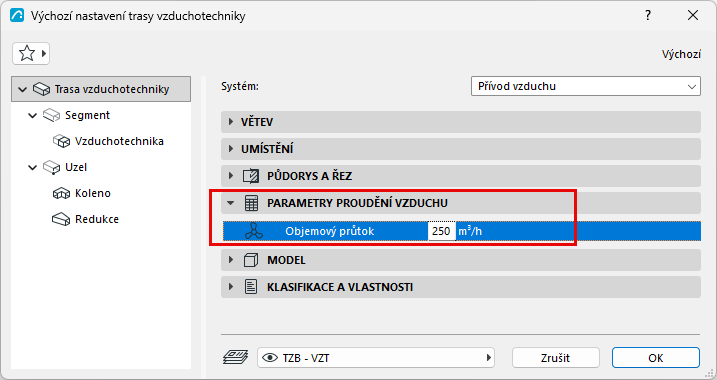

- Zadejte hodnoty objemového průtoku
- Koncové prvky: Zvolte Odsávaný vzduch nebo Přiváděný vzduch (použijte Infopaletku nebo panel Kvalita TZB modelu)
Přidejte ventilační systémy do Prohlížeče systémů (viz Přidání TZB systému do Prohlížeče systémů).

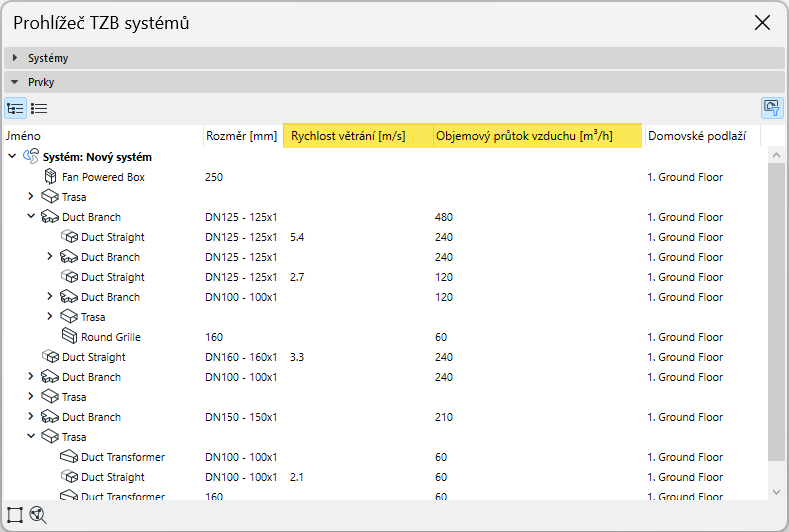

Zkontrolujte výpočty systému v prohlížeči: Výběrem systému v horní části Prohlížeče zobrazíte rozměry a výpočty jeho prvků níže:
- Objemové toky se sčítají až do počátečního bodu systému
- Rychlost se vypočítá pro trasy a úseky
Tato data vycházejí z rozměrů prvků a hodnot objemového průtoku, které jste zadali pro koncové prvky systému a otevřené konce vzduchotechnické trasy.

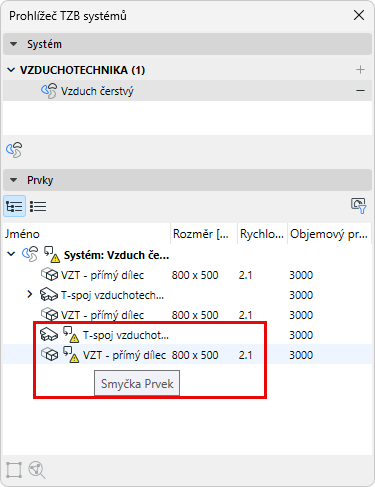

Poznámka: Pokud se v systému vyskytují smyčky, nelze vypočítat objemový průtok a rychlost. Takové smyčky jsou označeny v Prohlížeči systémů.
Optimalizace rozměrů vzduchotechniky: Na základě údajů zobrazených v Prohlížeči systémů upravte rozměry podle potřeby pomocí nástroje Optimalizace potrubí.

Tyto údaje můžete zobrazit pro všechny části systému pomocí popisek a tabulek.

Máte potíže se zobrazením dat TZB?

Někdy se zobrazená data (např. v popiskách a tabulkách) neaktualizují. V takovém případě:

Ujistěte se, že jste systém přidali do Prohlížeče systémů, aby se výpočet spustil (viz Přidání TZB systému do Prohlížeče systémů )
Bez označených prvků v půdorysu, použijte příkaz kontextové nabídky: Přestavět TZB vlastnosti

Poznámka: Příkaz Přestavět TZB vlastnosti je k dispozici od verze Archicad 29.1.0. Ve starších verzích proveďte následující kroky:
