Umístit TZB trasu

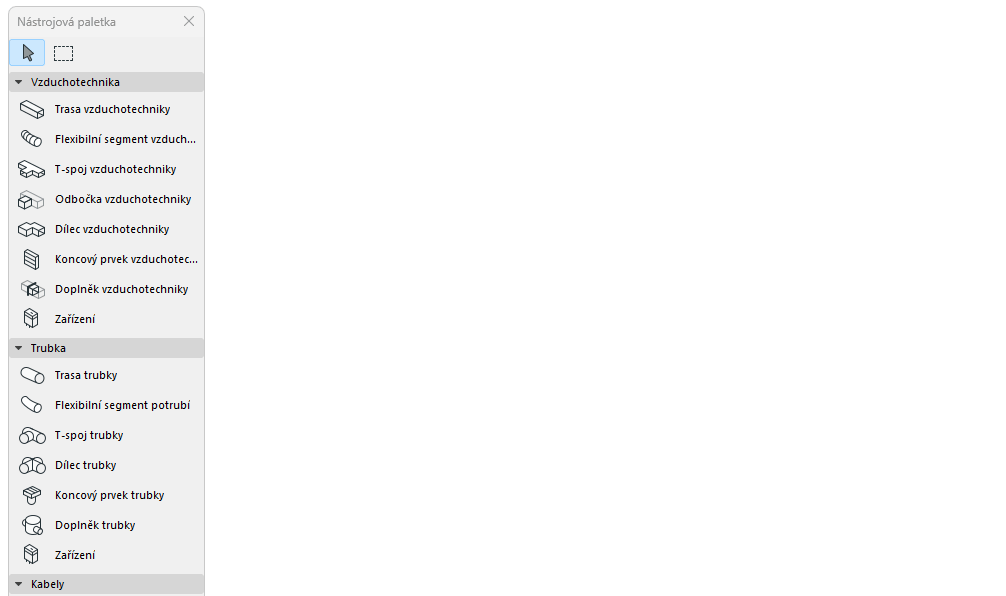

  1. V nástrojové paletce aktivujte nástroj Trasa: Trasa vzduchotechniky, kabelových žlabů nebo trubek.
  2. Referenční čára je ve výchozím nastavení ve středu trasy. Zadejte odsazení nebo upravte lokaci osy v nastavení podle potřeby. (viz také Úprava referenční čáry segmentu – zarovnání a posun)

    Poznámka: Zapněte Referenční čáry TZB ve 2D zobrazeních přes Zobrazení > Volby zobrazení.
  3. V okně Půdorys, Řez nebo 3D: Navazujícími kliknutími definujte segmenty a uzly trasy.
    • Každé kliknutí reprezentuje uzel, který spojuje sousední segmenty.
    • Pomocí klávesy Backspace zrušíte poslední zadaný segment

    Trasování můžete zahájit také z existujícího napojení. Výběr mezi překrývajícími se napojeními: pomocí klávesy Tab procházejte dostupné napojení a poté vyberte ten, který potřebujete.

    Podívejte se na video: Správa překrývajících se napojení

  4. Chcete-li trasu dokončit, klikněte podruhé na konci posledního úseku.


V každém uzlu se automaticky generují kolena a redukce.

Poznámka: Při ukončování prvku trasy na rozbočce, příslušenství nebo zařízení, upravte pomocí kláves se šipkami nahoru a dolů alternativní cesty pro připojení trasy. (Viz Umístění výustku, doplňku nebo zařízení)

Změna parametrů trasy za běhu

Při kreslení prvku trasy můžete pomocí Informátoru měnit průřez.

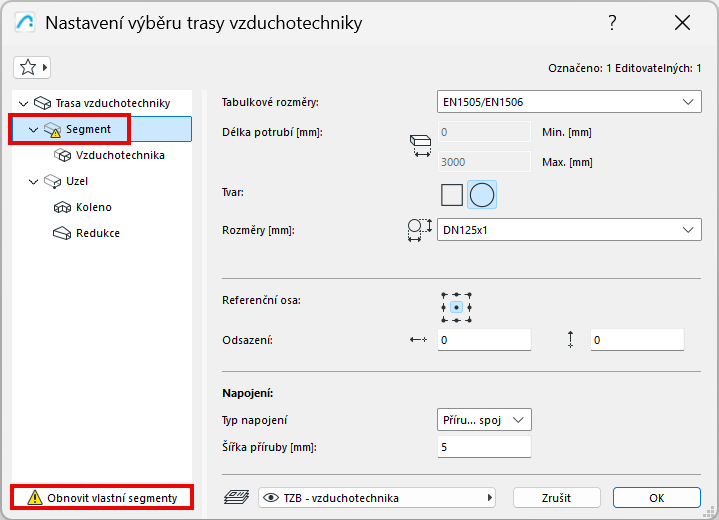

Protože jste změnili výchozí hodnotu parametru segmentu, zobrazí se v okně nastavení jako "vlastní".



Sloučení tras

Trasy se sloučí, pokud:

  • Koncový uzel jednoho prvku trasy je připojen ke koncovému uzlu jiného prvku trasy
  • Větev je odstraněna (zbývající trasy budou sloučeny dohromady)
  • Koncový uzel větve je přesunut, čímž se původní větev odpojí

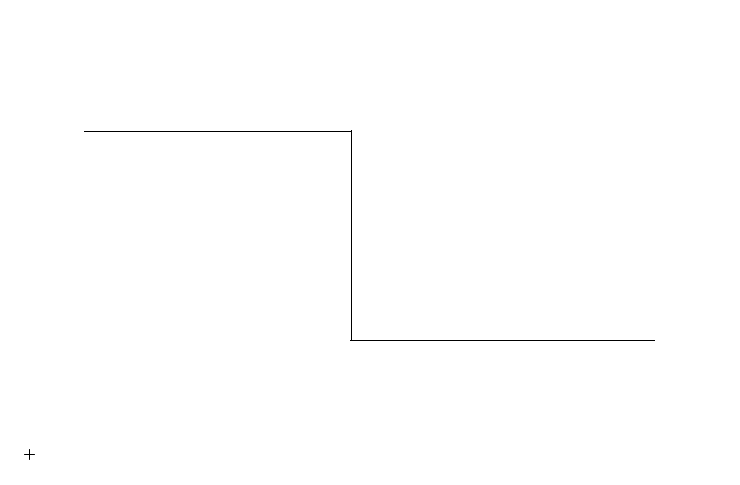

Trasa je vložená pomocí kouzelné hůlky



Na podkladu stávající lomené čáry nebo polygonu můžete trasu vytvořit pomocí kouzelné hůlky.

  1. Nakreslete čáru nebo lomenou čáru.
  2. Vyberte TZB nástroj (vzduchotechnika, trubka nebo kabelový žlab).
  3. Mezerníkem aktivujte kouzelnou hůlku a klikněte na libovolnou lomenou čáru nebo polygon.

Flexibilní potrubí a flexibilní segmenty potrubní

Pomocí těchto nástrojů snadno vytvoříte flexibilní geometrii pomocí vstupu typu křivky. Kliknutím na bod napojení stávajícího prvku trasy jej připojíte, dvojklikem ukončíte zadávání.

Flexibilní potrubí nebo trubka nepřidává na koncích přechody a spoje s různými rozměry je třeba řešit v trase TZB.

Viz také Grafická úprava trasy.
