Přiřazení IFC prostorových zón

Entita IfcSpatialZone slouží k seskupování prostorů nebo k definování specifických oblastí pro funkční, konstrukční či organizační účely, jako jsou tepelné zóny, zóny osvětlení, nebo stavební zóny. Na rozdíl od základních skupin může mít IfcSpatialZone svůj vlastní 3D tvar a nezávislé umístění. (Viz popis na adrese: buildingsmart.org

Tato funkce je podporována v práci v Archicadu s využitím schémat IFC4 a IFC4x3.

  1. K modelování prostorových zón použijte nástroj Morf nebo Zóna.
  2. Klasifikujte prvky např. jako „Prostorová zóna“. (Pokud váš systém takovou klasifikaci neobsahuje, vytvořte novou klasifikaci.)

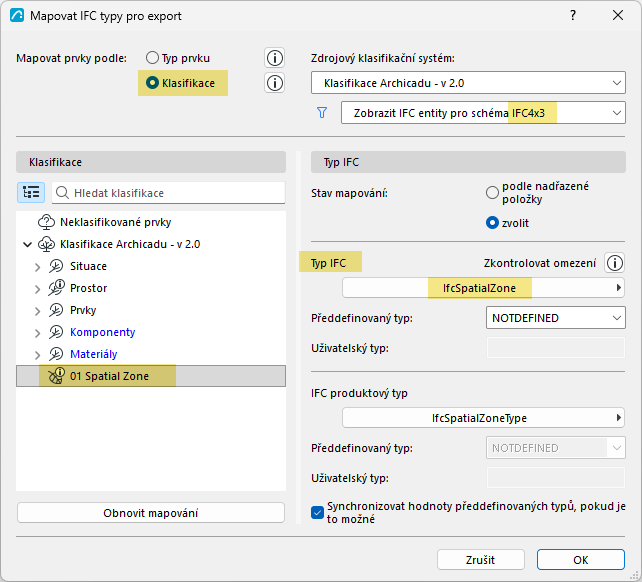

  3. Nakonfigurujte převodník pro export:
    • Použijte schéma IFC4 nebo IFC4x3
    • Otevřete Mapování typů a zvolte „Mapovat IFC typy pro export“
    • Namapujte klasifikaci Prostorová zóna jako typ IFC = IfcSpatialZone


V IFC správci projektu: prvky namapované jako ifcSpatialZone se zobrazují v seznamu IFC prostorových zón.

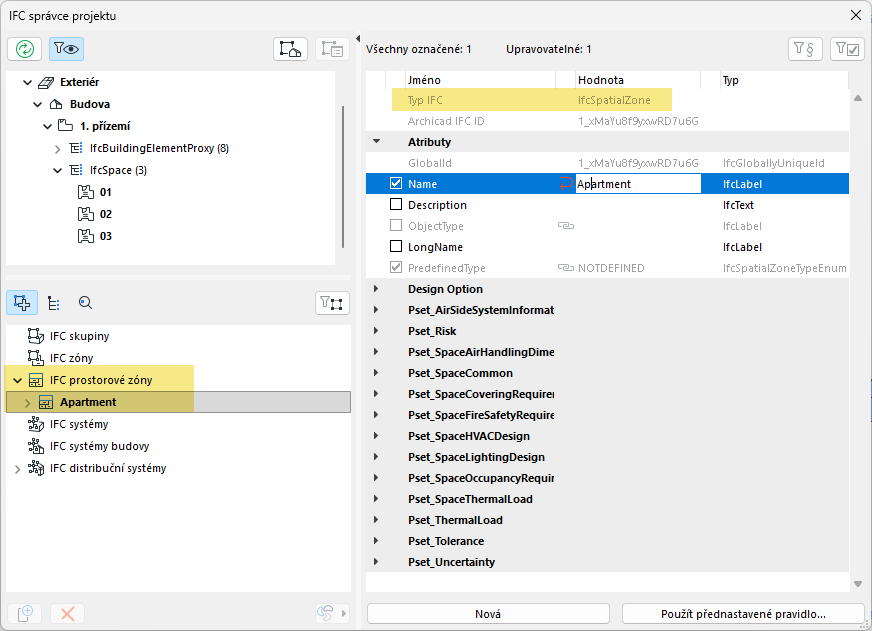

V tomto příkladu je zóna představující celý byt klasifikována jako Prostorová zóna. V důsledku se tato entita zóny zobrazí jako IfcSpatialZone.
Poznámka: Na rozdíl od jiných typů vazeb v IFC správci projektu nelze vytvořit novou položku Prostorová zóna. Chcete-li takové prostorové prvky přidat, musíte je nejprve vymodelovat (pomocí nástroje Zóna nebo Morf) a poté je pomocí Mapování typů klasifikovat jako IfcSpatialZone.

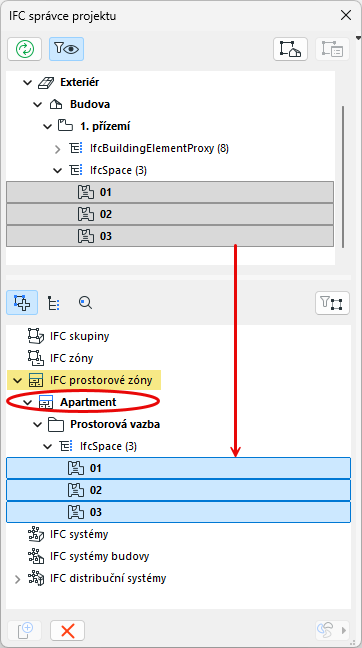

Nyní můžete běžné zóny nebo jakékoli jiné prvky (např. objekty, sloupy) přiřadit k nově definované prostorové zóně jejich přetažením do složky Prostorová vazba.
