Připojení IFC souboru

Do otevřeného projektu můžete připojit libovolné IFC soubory jako moduly s referenčním, chráněným obsahem. Tyto moduly pak můžete vložit, kolikrát chcete. Pokud pracujete na velkých budovách s opakujícími se bloky/částmi, nemusíte pracovat s velkými IFC soubory celého projektu - stačí menší IFC soubory s jednotlivými částmi.

Vložení IFC modulu

Způsob vkládání IFC modulů je stejný jak v případě PLN modulů, jen s drobnými odlišnostmi, které jsou popsány zde.

  1. Stejně jako u jiných modulů použijte menu Soubor > Externí obsah > Vložit modul.

    Přehled tohoto procesu naleznete v tématu Vložit modul.

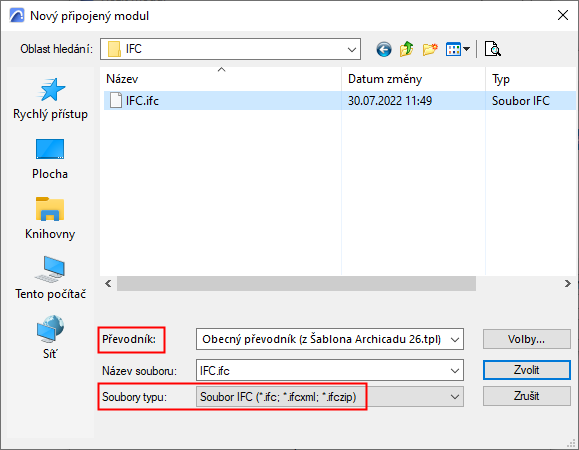

  2. V okně Nový připojený modul vyberte IFC formát a převodník pro import.

    Poznámka: Při procesu vytváření vazby IFC souboru (stejně jako při otevírání IFC) budou prvky importované dle nastavení IFC vámi vybraného převodníku pro import v souboru šablony.

    Každý převodník v seznamu má v závorce uvedenou svou šablonu. Pokud nenajdete požadovaný převodník, bude pravděpodobně potřeba hledat v jiné šabloně (viz další krok).

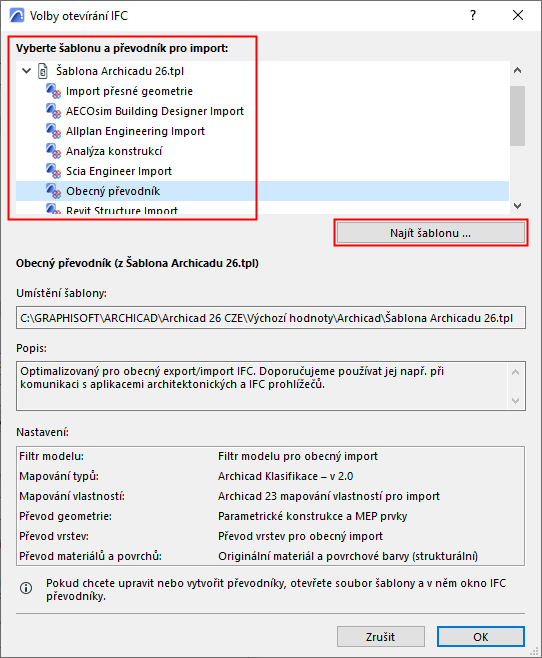

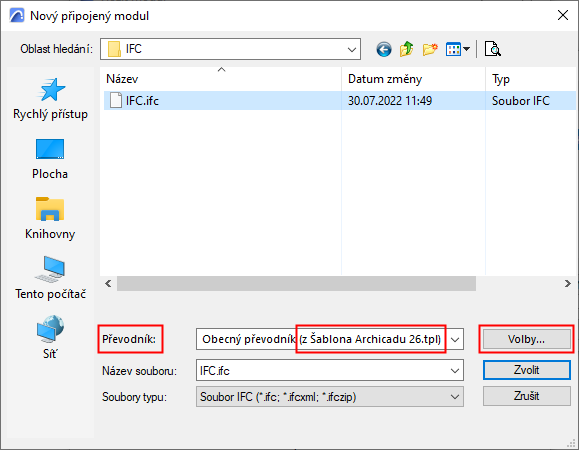

  3. V dialogovém okně Otevřít klikněte na Volby pro zobrazení Voleb otevírání IFC.

    NewIFCHotlink.png   IFCSettingsHLM.png

    V tomto okně je každá šablona zobrazena se svými převodníky, umístěním a náhledem nastavení. Vyberte převodník z některého souboru šablony a klikněte na OK. Pro načtení nové šablony klikněte na Najít šablonu

    Více informací naleznete v tématu IFC převodníky: Přehled.

  4.  Tlačítkem Vybrat se vrátíte do okna Vložit modul.

    Více detailů najdete v kapitole Nastavení modulu.

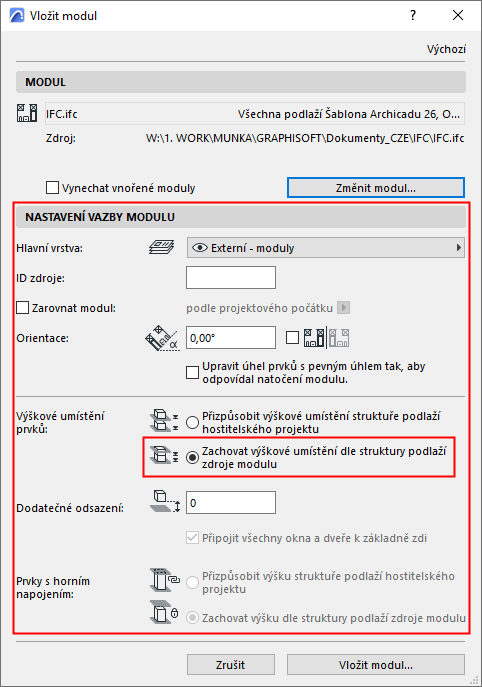

    Poznámka: Při připojování IFC souboru se ujistěte, že je volba Výškové umístění prvků nastavena na hodnotu Zachovat výškové umístění! Protože pokud by byly prvky modelu vloženy do jiné struktury podlaží, může se importovaný model “rozpadnout”.

  5. Klikněte na Vložit modul.
  6. Vyberte, kam mají být uložené knihovní prvky.

    Viz Umístění knihovních prvků.

  7. Pokud to vyžaduje IFC převodník pro import, otevře se také Filtr modelu pro import, ve kterém můžete nastavit další filtrování prvků ještě před vložením modulu.

    Viz Filtr modelu pro import (sekundární filtr).

Vrstvy prvků připojeného IFC modulu

Při vkládání IFC souboru formou připojeného modulu jsou vrstvy importovaných prvků závislé na nastavení převodu vrstev vybraného převodníku pro import.

Viz Převod vrstev pro IFC import.

Vyloučení průniků prvků modelu s prvky připojeného IFC modulu

Stejně jako u ostatního importovaného IFC obsahu i obsah IFC modulu závisí na nastavení IFC převodníku použitého pro import.

Pokud importujete prvky jako nativní konstrukční prvky Archicadu, můžou nechtěné napojení prvků způsobovat problémy.

Abyste se vyhnuli automatickému spojování prvků, použijte jeden z následujících postupů:

  • Importované IFC prvky musí být vloženy do samostatné vrstvy. (Zkontrolujte nastavení převodu vrstev IFC převodníku použitého pro import.) (Viz Převod vrstev pro IFC import .)
    Poznámka: MEP Designer této nové vrstvě automaticky přiřadí unikátní číslo skupiny průniků vrstev. Prvky, jejichž vrstvy mají různá čísla průniků vrstev, se nikdy nespojí. (Viz Nastavení průniků vrstev .)

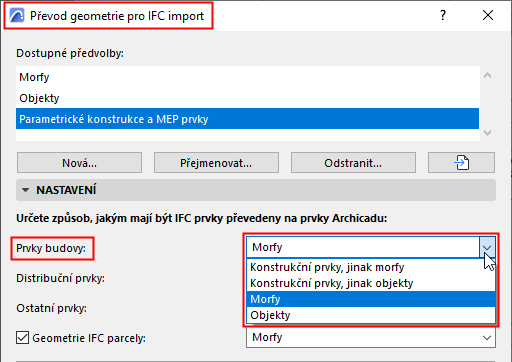

  • V nastavení převodníku v převodu geometrie můžete vybrat, jestli budou z importovaných prvků vytvořeny objekty nebo morfy. Ty se v automatických průnicích prvků neprojeví.
