Obsah textu

Na panelu Obsah textu: Zvolte způsob zobrazení hodnoty výškové úrovně.

Tento panel je k dispozici v

  • Nastavení textu kóty
  • Nastavení nástroje Výšková kóta

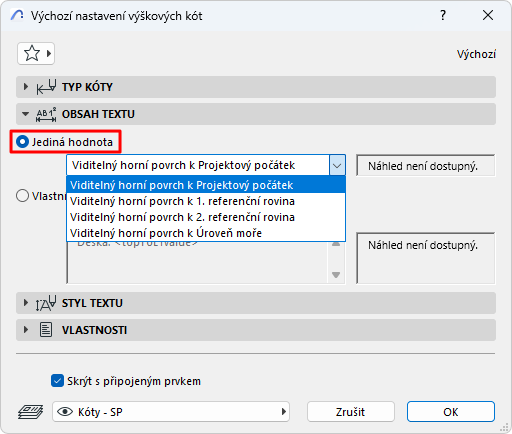

Jediná hodnota (Výšková kóta)

Základní možnost zobrazení výšky viditelného horního povrchu prvku.


Poznámka: "Viditelný horní povrch" znamená aktuálně viditelný horní povrch prvku (závisí na nastavení Částečného zobrazení konstrukce).

Zvolte referenční rovinu, ke které bude viditelný horní povrch měřen:

  • Projektový počátek
  • Úroveň moře
  • Jiná referenční rovina

Referenční roviny můžete nastavit v nabídce  Volby > Předvolbyprojektu > Referenční úrovně

Vlastní obsah textu

"Vlastní" vám dává další možnosti díky autotextům, které můžou odkazovat na různé měřené a referenční úrovně.

Můžete také vkládat vlastní text, horní index a upravit text do více řádků.

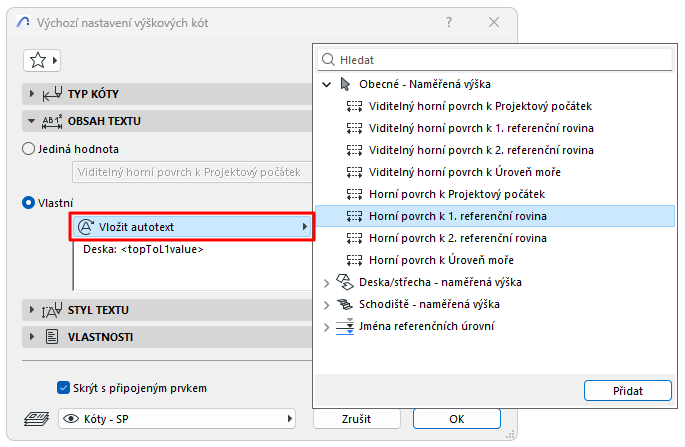

Vložení autotextu (výšková kóta)

Z nabídky vyberte jinou hodnotu výškové kóty (jinou než viditelný horní povrch) nebo referenční rovinu.


  • Úprava vložené výškové kóty: dostupné autotexty závisí na typu prvku.
  • Pomocí autotextů můžete zobrazit jména referenčních rovin (jsou vložené jako textové řetězce)
  • Můžete zobrazit několik řádků textu (klávesou Enter vložíte nový řádek) a přidávat vlastní text.

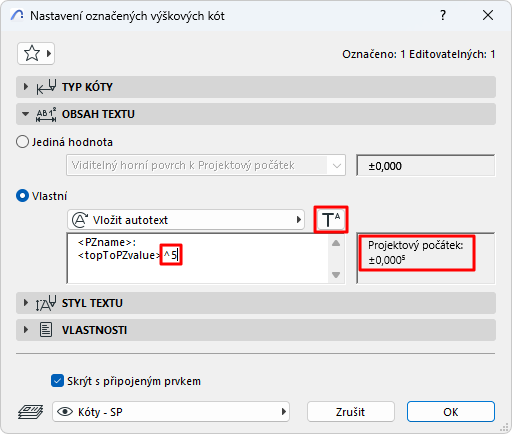

Přidání horního indexu do vlastního textu kóty

Kliknutím na symbol Vložit horní index vložíte text v horním indexu. (Symbol je v dialogu zobrazen jako caret.)

Chcete-li pokračovat v textu normálním písmem, klikněte znovu na tlačítko Vložit horní index.


Poznámka: Pokud již naměřená hodnota kóty horní index obsahuje - což může být důsledkem nastavení extra přesnosti v menu Volby > Předvolby projektu > Kóty - musíte další horní index oddělit mezerou. Jinak se caret oddělující horní index objeví v textu kóty.

Jednotku kóty nastavte v Volby > Předvolby projektu > Kóty).

Viz Předvolby kót.
