Nastavení nástroje Síť

Poznámka pro uživatele MEP Designeru: Sítě a nastavení sítí jsou viditelné, ale nelze je vytvářet ani upravovat.

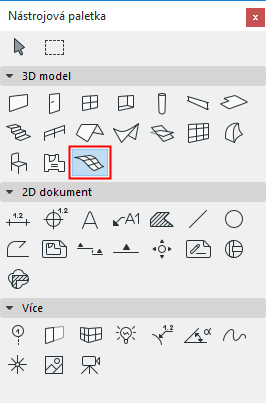

Informace o obecných nastaveních používaných všemi nástroji v nástrojové paletce naleznete v tématu Práce v dialogových oknech pro nastavení nástrojů.

Nástroj Síť slouží k tvorbě povrchů, povrchů se svislými stěnami a plných těles určením výškové kóty jednotlivých uzlů a následnou interpolací mezi nimi.



Síť je tvořena základní rovinou a hřebeny.

Nakreslete hlavní obrysy sítě na základní rovinu. Pak můžete přesouvat jednotlivé body mimo úroveň této roviny.

Více informací naleznete v tématu Síť.

Panel geometrie a umístění sítě

Výška sítě: Nastavte hloubku (pokud nějaká je), po kterou bude síť zasahovat pod referenční rovinu.

  • Výsledná výšková úroveň základny se v info paletce zobrazí jako záporná hodnota.

Odsazení od domovského podlaží: Nastavte výškovou úroveň referenční roviny terénu měřenou od domovského podlaží:

Domovské podlaží

Viz Domovské podlaží.

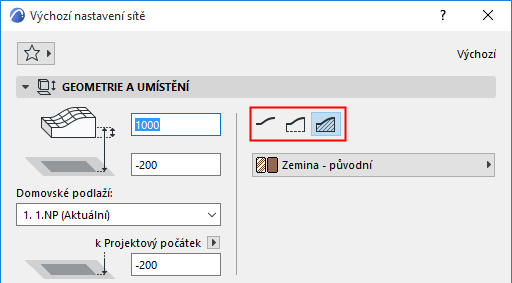

Konstrukční metody sítě

Vyberte konstrukční metody pro kreslení sítě:


  • Pouze skořepina
  • Skořepina s boky
  • Plná

Stavební materiál: Z nabídky vyberte stavební materiál sítě.

Panel půdorysu a řezu sítě

viz Zobrazení prvků v půdorysech a řezech

Poznámka: Tato nastavení se týkají jen plných těles, nikoli skořepiny nebo skořepiny s bloky.
Poznámka: Typ čáry zobrazené na daných podlažích nastavíte v menu Volby > Předvolby projektu > Funkce starších verzí.
  • Výběr hřebene: Určete, jestli zobrazit všechny hřebeny nebo zobrazit uživatelsky určené hřebeny (tzn. pouze ty, kterými jste při vkládání definovali síť.)
  • Barva hřebene: Barvu pera pro uživatelsky definované a generované hřebeny lze přiřadit v nabídce.

Povrchové výplně

Viz Přiřazení povrchové výplně.

Panel modelu sítě

Tento panel ovlivňuje zobrazení sítě ve 3D.

Více informací naleznete v tématu Připojit 3D texturu.

Zobrazení ve 3D

Můžete nastavit zobrazení vygenerovaných hřebenů (ostrých nebo hladkých) ve 3D modelu.

  • Všechny hřebeny ostré: Síť bude ve 3D zobrazena jako plocha tvořená trojúhelníky s ostrými hranami.
  • Uživatelsky definované hřebeny ostré: Síť bude zobrazena s ostrými uživatelsky definovanými hřebeny, ostatní povrch sítě bude zobrazen hladce.
  • Všechny hřebeny hladké: Síť bude zobrazena celá hladce.

    Když zvolíte všechny hřebeny hladké, zobrazí se ve 3D jen uživatelsky definované hřebeny.
