A propos de l'outil Garde-corps

Remarque pour les utilisateurs de MEP Designer : Les garde-corps et les paramètres de garde-corps sont visibles, mais ne peuvent pas être créés ni modifiés.

L'outil Garde-corps vous permet de créer des garde-corps typiques et uniques qui sont des éléments de construction 3D Un Garde-corps peut être associé à plusieurs éléments 3D : Escaliers, dalles, murs, toits et maillages.

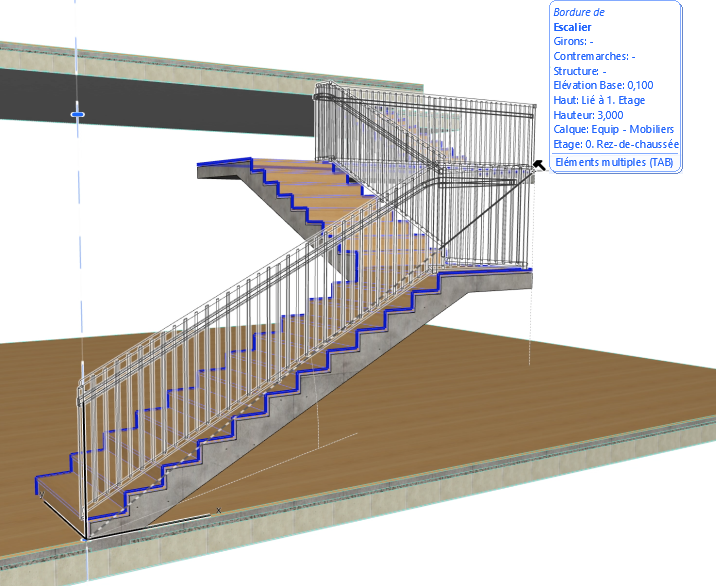

La saisie d'un garde-corps ressemble à celle des polylignes et elle comprend des noeuds et des segments. Sur le Plan, les interactions sur les garde-corps ressemblent à celles des polylignes.

L'Editeur de motif interactif vous aide à créer un motif de garde-corps spécifique pour chaque segment.

Tout comme les escaliers et les murs-rideaux, les garde-corps sont des éléments hiérarchiques composés d'une structure principale et de ses composants : des poteaux, des lisses et/ou des panneaux. Tous ces composants sont des éléments GDL qui utilisent des Matériaux de construction et/ou des profils personnalisés.



Composants de garde-corps

  • La Lisse supérieure est placée sur le segment.
  • Le garde-corps peut contenir une ou deux Mains courantes qui peuvent même être dupliquées des deux côtés du garde-corps. (Les deux mains courantes peuvent avoir des coupes transversales différentes).
  • Les Lisses sont des éléments horizontaux génériques. Vous pouvez les décaler perpendiculairement par rapport au segment de garde-corps ou définir pour eux une hauteur quelconque. La coupe transversale de chaque lisse peut être différente.
  • Vous pouvez ajouter des Connexions et des Extrémités à tous les éléments horizontaux (Lisse supérieure, Mains courantes, Lisses), à chacune de leurs extrémités.
  • Vous pouvez ajouter plusieurs Montants au motif.
  • Les Balustres représentent un motif à l'intérieur du motif
  • Des Panneaux peuvent remplir la surface entre les bordures des Lisses supérieures, des Lisses, des Montants ou des Segments.
  • Pour les Panneaux et Poteaux, vous pouvez choisir soit un composant GDL intégré, soit un composant personnalisé que vous enregistrez à partir d'un sous-type de garde-corps prédéfini.

Affichage des garde-corps

Les Options vue modèle contiennent trois niveaux de détail (Complet, Simplifié et Schématique) pour afficher à l'écran et dans les sorties les garde-corps, dans les fenêtres Coupe/Façade, 3D et Document 3D.

Voir Options Garde-corps.
