Dimensions Niveau

Vous pouvez placer une cote de niveau sur l'un des éléments suivants :

  • Dalle
  • Maillage
  • Toit (pan unique et pans multipes)
  • Coque
  • Escalier (et sous-éléments d'Escalier)
    Remarque : Une cote de niveau placée dans un espace vide (et non sur un élément) sera associée au niveau de l’étage.

Placer Cote de niveau

  1. Placez le curseur sur l'élément, puis cliquez pour placer. Vous devez cliquer sur les parties visibles et disponibles pour la sélection de l'élément cible.

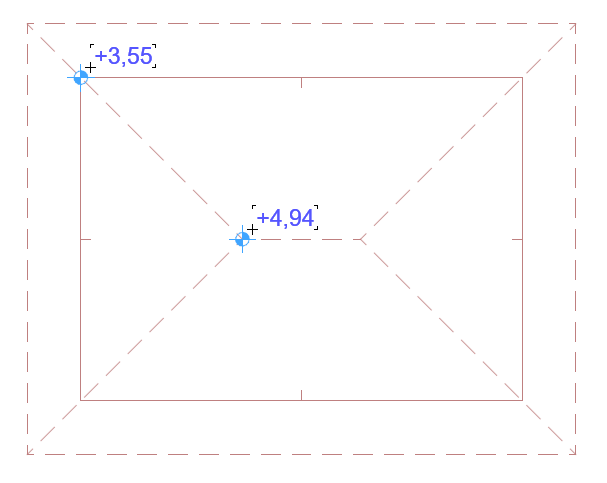

    Figure 1. Cote de niveau sur un toit

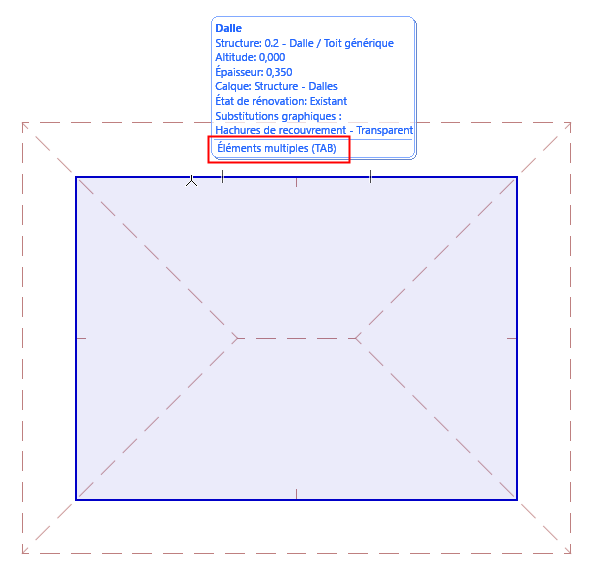

Si le curseur se trouve sur plusieurs éléments : Appuyez sur la touche Tab jusqu'à ce que l'élément souhaité soit mis en surbrillance, puis cliquez pour placer la cotation.

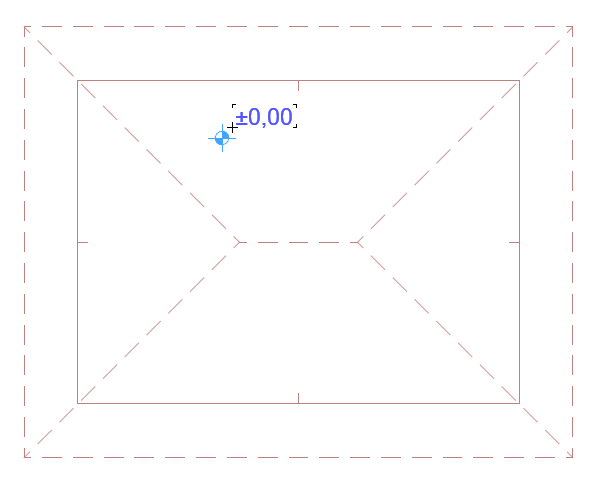

Cote de niveau sur une dalle

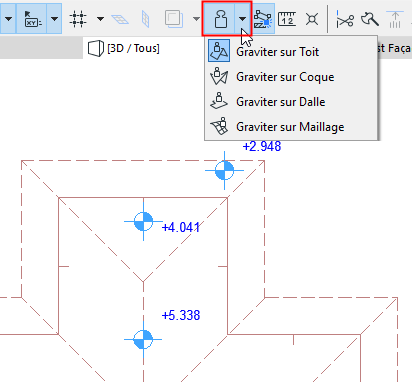

Utiliser la Gravitation pour filtrer les éléments cibles

Si la Gravitation est active, la cote de niveau ne peut être placée que sur le type d'élément qui utilise la gravitation (dalle, toit, coque ou maillage). Voir Gravitation.



Éditer texte de cotation

Pour éditer le contenu et le style du texte de la cotation : voir Style texte.

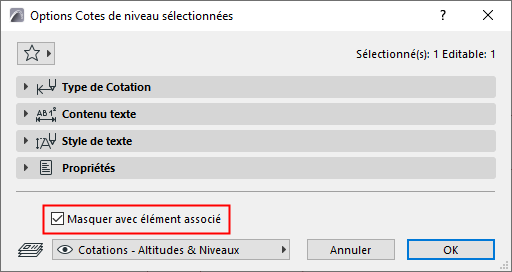

Masquer avec élément associé

Par défaut, la Cote de niveau est masquée si l'élément associé est masqué (par exemple s'il se trouve sur un calque masqué). Pour afficher quand même la cotation, décochez cette case.



Placer une cotation statique

Les Cotations statiques ne sont pas associatives.

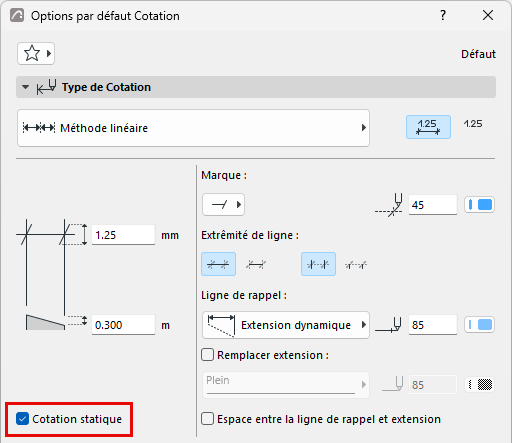

Pour transformer une cotation de niveau existante en cotation statique, sélectionnez la cotation et cochez la case Cotation statique dans le dialogue Options Cotation.

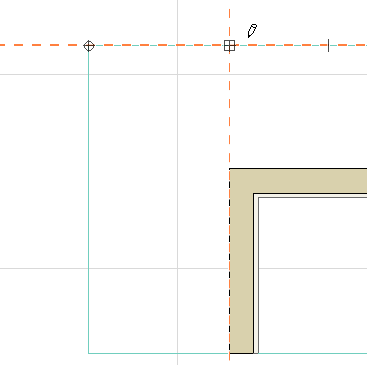

Le point de référence d'une cotation linéaire statique est rectangulaire.



Une fois la cotation changée en mode statique, elle ne peut plus redevenir associative.
