Étiquettes symbole avec Informations d'élément

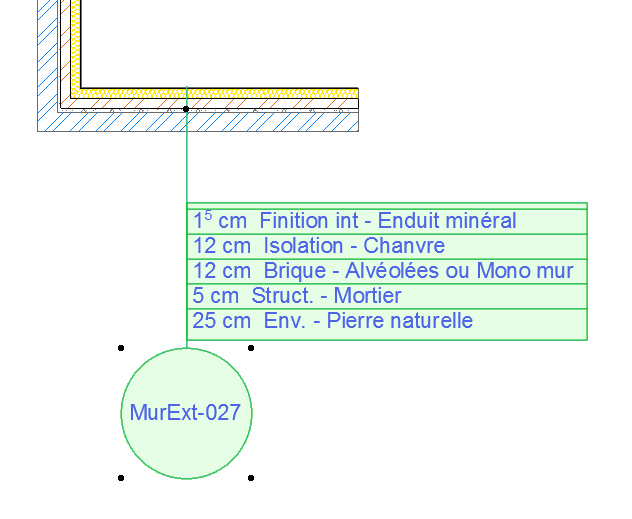

Les Étiquettes symbole peuvent afficher toutes sortes d'informations sur les éléments, par exemple les couches d'un Mur composite.

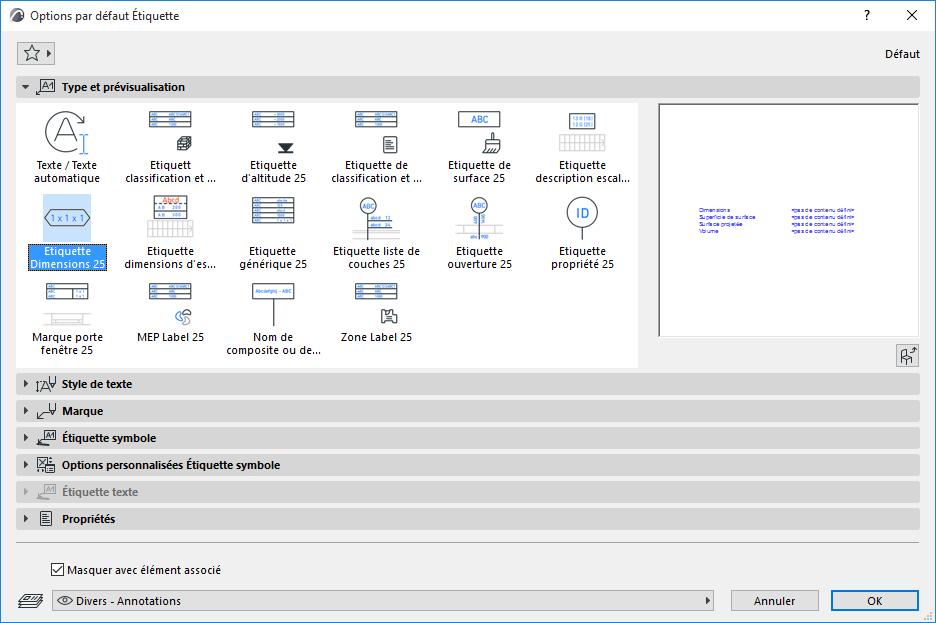

Les Étiquettes Symbole sont des Objets GDL. Elles sont disponibles avec les étiquettes de type Texte/Texte automatique dans le menu déroulant de l'outil Étiquette et dans le dialogue Options Étiquette.
Les étiquettes symbole standard suivantes sont disponibles dans la bilbiothèque par défaut.
|
Étiquettes symbole et données affichées |
||
 |
Étiquette Classification et Propriétés |
Paramètres d'élément Classification et Propriétés Propriétés IFC |
 |
Étiquette Classification et Propriétés de composant |
Classification et Propriétés des composants |
 |
Nom de Composite ou de Profil |
ID Elément / Lien |
 |
Étiquette de dimensions |
Cotations Superficie Volume |
 |
Marque de Porte/Fenêtre |
ID Elément / Lien Cotations Surfaces |
 |
Étiquette d’altitude |
Dimensions Elévation |
 |
Étiquette générique |
ID Elément / Lien Nom Dimensions Elévation Cotations Superficie Volume Liste de couches Nom de Composite / Profil / Matériau de construction Surfaces |
 |
Étiquette d'ouverture |
ID de Porte/Fenêtre Cotations Propriétés |
 |
Étiquette de propriété |
ID Elément / Lien Nom Valeurs de propriété |
 |
Étiquette Liste de couches |
Propriétés de Matériau de construction ID Elément / Lien Cotations Liste de couches |
 |
Étiquette Description d'escalier |
Cotations Paramètres |
 |
Étiquette de dimensions d’escalier |
Dimensions spécifiques des escaliers (Largeur, Hauteur de contremarche, Profondeur de marche, Nombre de contremarches) |
 |
Étiquette Surface |
Surfaces |
 |
Étiquette de zone |
Nom de zone, Numéro, Superficie calculée |
Voir aussi Étiquettes pour les Murs-rideaux.
Voir aussi Sélectionner surface (pour les étiquettes Surface).

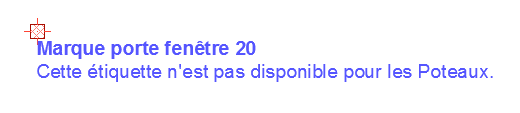

Il n'est pas possible de placer tous les types d'étiquette sur tous les types d'élément. Par exemple, si vous placez par hasard une marque de porte ou de fenêtre à un poteau, un texte de substitution vous informera de cette erreur.

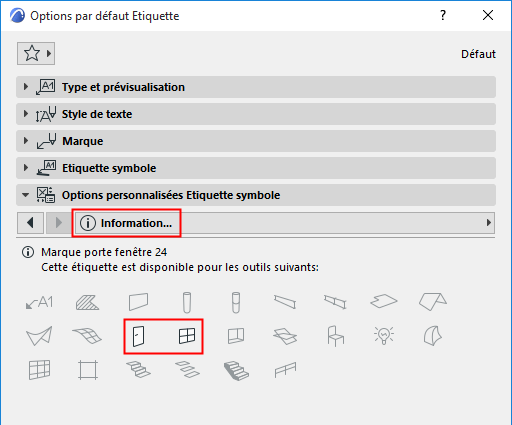

Pour une description détaillée, voir Réglages personnalisés pour Étiquettes Symbole.
Vous pouvez également créer votre propre étiquette en enregistrant un jeu d'élément de dessins 2D qui peut même comprendre un Texte automatique.
