Données de ventilation
- Créer un système de ventilation à l'aide d'éléments de gaine

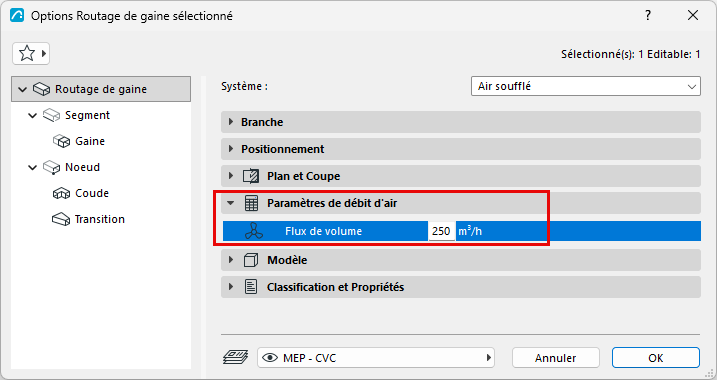

- Pour le cheminement de gaines et d’éléments terminaux (dans la boîte de dialogue des réglages ou la zone d’informations)
- Ajouter les systèmes de ventilation au navigateur de système (voir Ajouter un système MEP au navigateur de système)

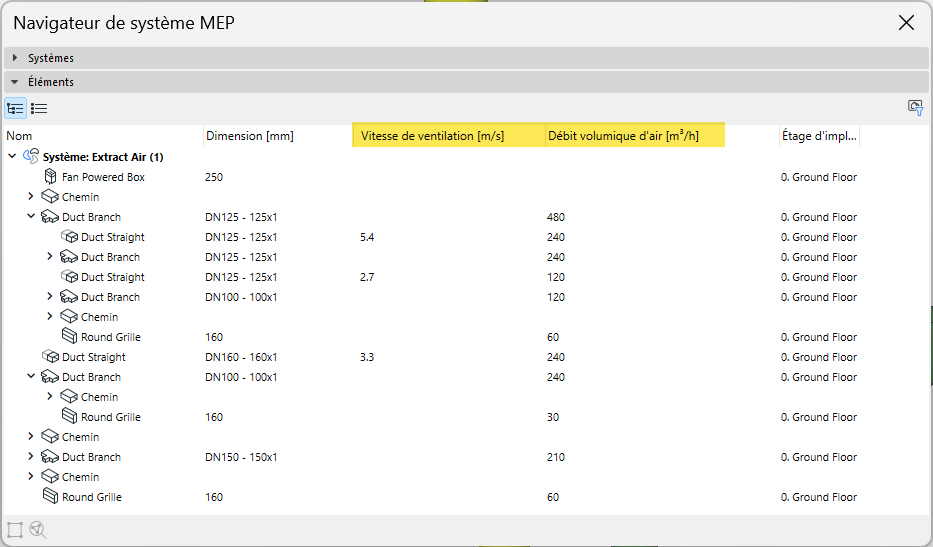

- Vérifier les calculs de système dans le navigateur : Sélectionnez un système dans la partie supérieure du navigateur pour visualiser les dimensions et les calculs des éléments énumérés ci-dessous :
- Les flux de volume sont ajoutés au point de départ du système
- La vélocité est calculée pour les cheminements et les segments
Ces données sont établies à partir des dimensions des éléments et des données de débit volumique que vous avez saisies pour les éléments terminaux du système et le cheminement de gaines ouvert.

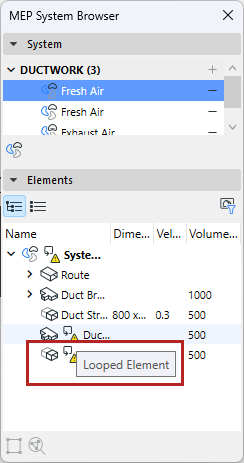

Remarque : Quand il y a des boucles dans le système, le débit volumétrique et la vitesse ne peuvent pas être calculés. Ces boucles sont marquées dans le navigateur du système.
- Optimiser les dimensions des gaines : Sur la base des données affichées dans le navigateur de système, utilisez l'outil Optimisation taille de gaine pour ajuster les dimensions si nécessaire.
Vous pouvez afficher ces données pour tous les éléments du système à l'aide d'étiquettes et de listes.
Vous avez des difficultés à afficher des données MEP ?
Parfois, les données affichées (par exemple dans les étiquettes et les nomenclatures) ne sont pas actualisées. Dans ce cas :
- Assurez-vous d'avoir ajouté le système au navigateur de systèmes pour déclencher le calcul (voir Ajouter un système MEP au navigateur de système )
- Si rien n'est sélectionné dans le plan, utilisez la commande du menu contextuel : Reconstruire propriétés MEP
