Stiftsets

Diese werden unter Optionen > Element-Attribute > Stifte Farben (Modell) aufgeführt und verwaltet.

oder

Dokumentation > Stift-Sets > Stifte Farben (Modell) aufgeführt und verwaltet.

Sie können einfach ein Standard-Stiftset verwenden oder ein anderes Stiftset für Ihr Projekt verwenden, je nach der gewünschten Ausgabe.

Layout und Modellsichten können verschiedene Stiftsets verwenden. Dies bedeutet, dass Sie ein separates Stiftset für die Verwendung auf Layouts definieren können, um beste Druck- und Plot-Ergebnisse zu erzielen.

Anmerkung: Das Stiftset des Layouts betrifft Elemente, die direkt auf dem Layout platziert wurden (z. B. Masterlayout-Elemente wie der Titelblock). Das Stiftset der Zeichnung wirkt sich auf den Inhalt der platzierten Zeichnungen aus und wird in den Zeichnungseinstellungen zugewiesen.

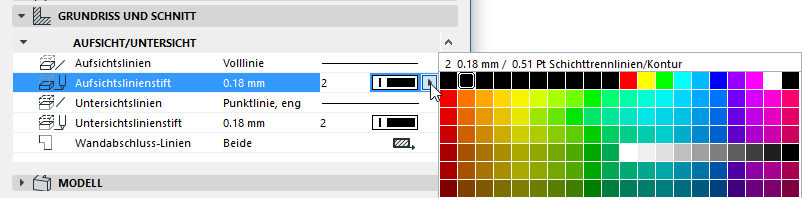

Zum Zuweisen eines Stifts zu einem Element öffnen Sie das Popup-Menü Stiftfarbe (im Dialogfenster Elementeinstellungen oder im Infofenster eines ausgewählten Elements) und wählen den gewünschten Stift für das Element aus - in der folgenden Abbildung wird beispielsweise der Konturlinien-Stift der Decke zugewiesen:

Die verfügbaren Stifte in diesen Popup-Menüs sind aus dem momentan im Modellfenster festgelegten Stift-Set abgeleitet.
