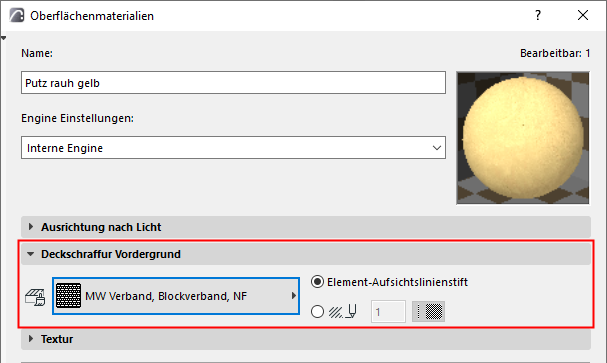

Oberflächen-Deckschraffur (Interne Engine)

(Optionen > Element-Attribute > Oberflächenmaterialien)



Wählen Sie einen Deckschraffur-Vordergrund für die gewählte Oberfläche.

Anmerkung:

  • Es stehen nur als Deckschraffur verfügbare Schraffuren zur Verfügung. (Siehe Schraffurkategorien.)
  • Diese Deckschraffur hat keinen Einfluss auf die photorealistische Darstellung, sodass die Modifikationen, die Sie in diesem Teilfenster durchführen, nicht im Vorschaufenster (generiert durch die ausgewählte Photorealistik Engine) dargestellt werden.

Element-Aufsichtslinienstift

Klicken Sie, um das Vektormuster mit der Farbe des Aufsichtslinien-Stifts der Schraffur anzuzeigen.

Alternativ können Sie jede beliebige Farbe aus dem Popup Stiftfarbe wählen.

Oberflächen-Deckschraffur in 3D-Fenster darstellen

  1. Verwenden Sie die Vektorielle Engine (Ansicht > 33D-Darstellungsmodus > 3D-Stile...)
  2. Das Kontrollkästchen Vektorschraffur in 3D-Stile - Konturen muss aktiviert sein.
