Modelldarstellung: Detaillierung für Treppen- und Geländer-Symbole
Dieses Teilfenster befindet sich unter Dokumentation > Modelldarstellung > Modelldarstellung erstellen. Verwenden Sie diese Einstellungen, um die Darstellung von Treppen- und Geländersymbolen in Grundrissen und Deckenspiegeln zu definieren.
Standardmäßig sehen Sie "Einfache Einstellungen". Wenn Sie diese einfachen Einstellungen ändern müssen, verwenden Sie die Variante „Erweiterte Einstellungen“ für detailliertere Optionen.
Einfache Einstellungen für Treppen-/Geländer-Detailgrad

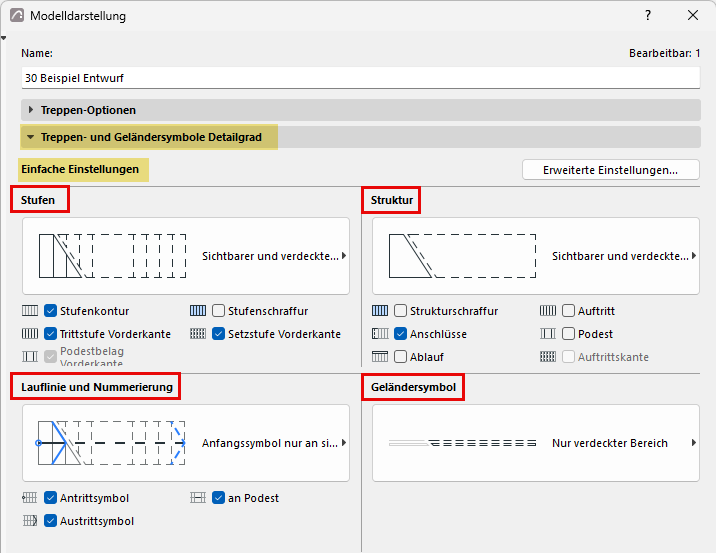

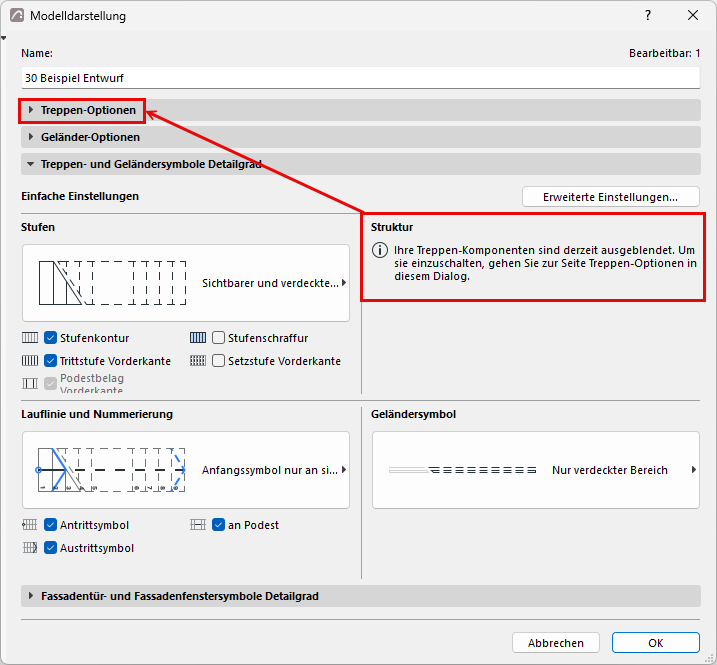

Der Modus Einfache Einstellungen zeigt die vier Hauptgruppen von Treppen- und Geländersymbolen: Stufen, Struktur, Lauflinie und Nummerierung sowie Geländersymbol.
Verwenden Sie diese Seite, um Ihre bevorzugten Anzeigekonfigurationen festzulegen.

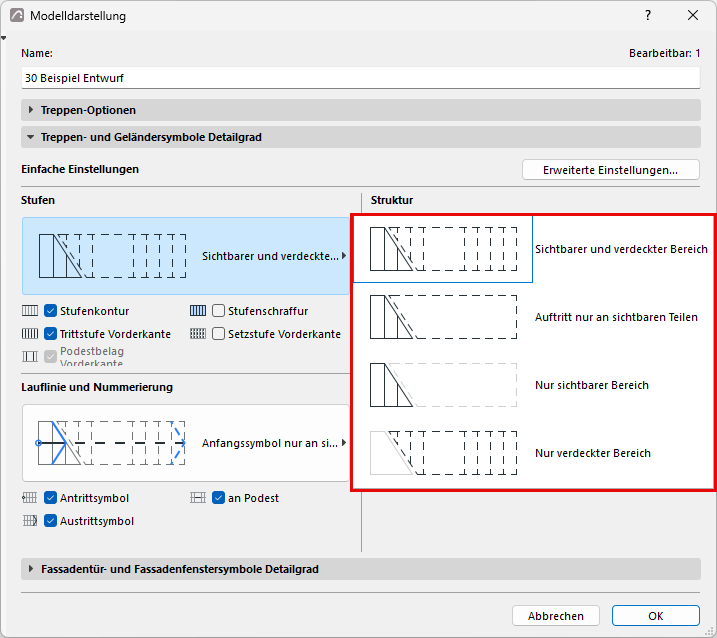

Aktivieren Sie in jeder Gruppe die Checkboxen der Elemente, die dargestellt werden sollen. Verwenden Sie dann das Popup-Menü, um den gewünschten Detailgrad festzulegen.
Sichtbare und verdeckte Teile
Die “Sichtbaren Teile” einer Treppe stellen das primäre Erscheinungsbild der Treppe dar und sie werden mit dem in den Treppen-Einstellungen definierten Linientyp “Sichtbar” (normalerweise eine durchgezogene Linie) dargestellt.
Die “Verdeckten Teile” einer Treppe stellen das sekundäre Erscheinungsbild der Treppe dar und sie werden mit dem in den Treppen-Einstellungen definierten Linientyp “Verdeckt” (normalerweise eine gestrichelte Linie) dargestellt.
Siehe Einstellen von Attributen für alle Treppensymbol-Komponenten.
Sichtbare Teile befinden sich normalerweise unterhalb des Bruchsymbols; verdeckte Teile normalerweise darüber.
Erweiterte Einstellungen für den Treppen-/Geländer-Detailgrad
Verwenden Sie diesen Modus für eine detaillierte Anpassung der Treppen-/Geländersymboldarstellung. Klicken Sie zum Öffnen auf die Schaltfläche "Erweiterte Einstellungen" des Paneels „Treppen- und Geländersymbole Detailgrad“ (wenn Sie sich im Modus „Einfache Einstellungen“ befinden).

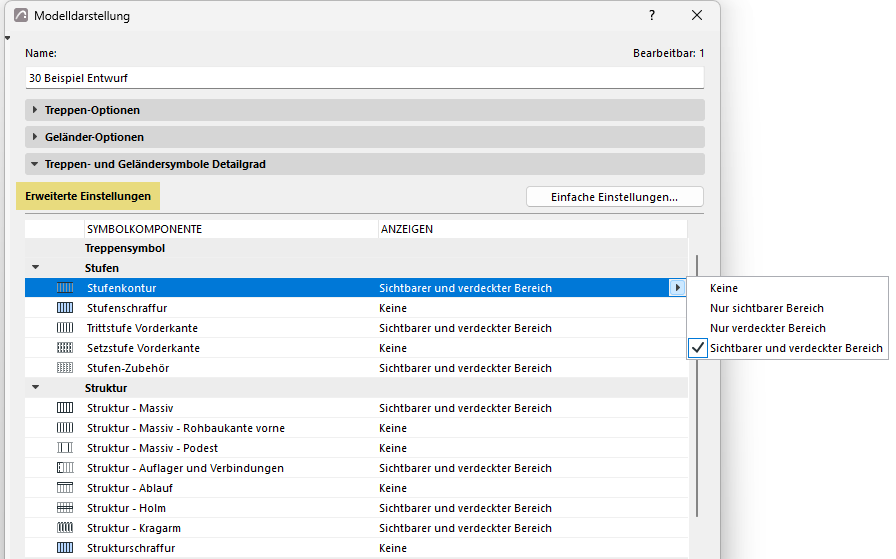

Im Modus „Erweiterte Einstellungen“ werden alle Symbol-Komponenten in Listenform in logischen Gruppen angezeigt. Verwenden Sie die Popup-Menüs, um Darstellungsvoreinstellungen festzulegen.

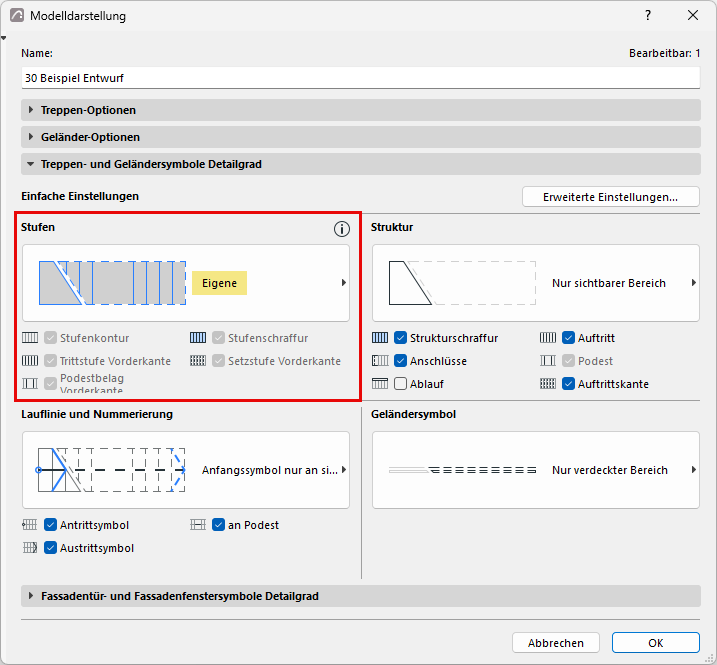

Wenn Sie Änderungen in den erweiterten Einstellungen vornehmen (z. B. die Stufen ausblenden), überschreibt dies die einfachen Einstellungen, bei denen die entsprechenden Einträge als "Individuell" angezeigt werden.
