Grundrissdarstellung von Türen/Fenstern
Grundrissdarstellung: Symbolisch im Vergleich zu Projiziert

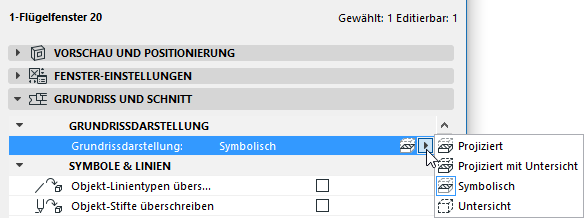

Verwenden Sie den Abschnitt Grundrissdarstellung in den Tür-/Fenstereinstellungen, um anzugeben, wie die Öffnung angezeigt werden soll:
- Symbolisch (Standard-Einstellung): Dies ist das Standardsymbol für das Objekt.
- Untersicht: Die Kontur des kompletten Element wird unter Verwendung seiner Untersicht-Attribute gezeigt.
Im Falle einer geneigten Wand mag jedoch eine realistischere Anzeige des Schnittfensters vorzuziehen sein: Wählen Sie entweder Projiziert oder Projiziert mit Untersicht, um alle Teile des Fensters in einer geneigten Wand zu sehen.
- Projiziert: Zeigt einen Schnitt durch das 3D-Modell des Elements und seines ungeschnittenen, unter dem Schnitt liegenden Teils (als Aufsicht).
- Projiziert mit Untersicht: Zeigt einen Schnitt durch das 3D Modell des Elements (z. B. ein Schnitt auf Höhe der Grundriss-Schnittebene) zusammen mit dem oberen Teil des Elements (als Untersicht, d. h. dem Teil des Elements, der oberhalb der Grundriss-Schnittebene liegt), zuzüglich seines ungeschnittenen, unter dem Schnitt liegenden Teils (als Aufsicht).
Attribute von Türen/Fenstern
Es gibt zwei Möglichkeiten, die Attribute (Linientyp, Stift, Schraffur) von Türen/Fenstern im Grundriss zu definieren:
- Verwenden Sie die in den Tür-/Fenstereinstellungen definierten GDL-Attribute (Linientyp, Stift, Schraffur) (Parameter-Teilfenster oder bei den Individuellen Einstellungen). Diese Methode bietet Ihnen eine Vielzahl von Linien-/Schraffurparametern und damit eine bessere separate Kontrolle über die genaue und ausführliche Darstellung der Öffnung und ihrer Komponenten.
- Verwenden Sie die 2D-Attribute der Öffnung im Teilfensters Grundriss und Schnitt der Tür-/Fenstereinstellungen. Diese Methode bietet weniger Parameter und ist daher übersichtlicher.
Weitere Informationen hierzu finden Sie unter Attribute von Türen/Fenstern überschreiben.
Modelldarstellungen für Türen und Fenster
Mit den Tür- und Fensteroptionen im Paneel Optionen für Konstruktionselemente (Dokumentation > Modelldarstellung > Modelldarstellung erstellen) können Sie Türen und Fenster auf dem Grundriss komplett, nur als Konturen oder als leere Öffnungen darstellen und Sie können ihre Bemaßungsmarker pauschal ein- oder ausblenden.
Siehe Modelldarstellung - Optionen für Konstruktionselemente.
Zum Definieren der Anzeige der Tür-/Fenstergriffe und Öffnungslinien verwenden Sie das Teilfenster Tür- und Fenstersymbole (DACH) Detailgrad der Modelldarstellung.
