Symboletiketten mit Elementinformationen

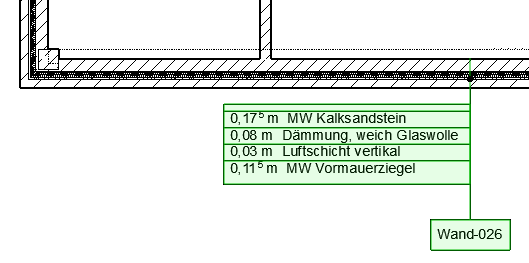

Über Symboletiketten können Sie die verschiedenartigsten Elementinformationen in die Zeichnung einfügen, beispielsweise Informationen über die Schichten einer mehrschichtigen Wand.
Symboletiketten sind GDL-Objekte. Sie sind, zusammen mit Text/Autotext-Etiketten, über das Popup-Menü Etiketten-Werkzeug und über die Etiketten-Werkzeugeinstellungen verfügbar.

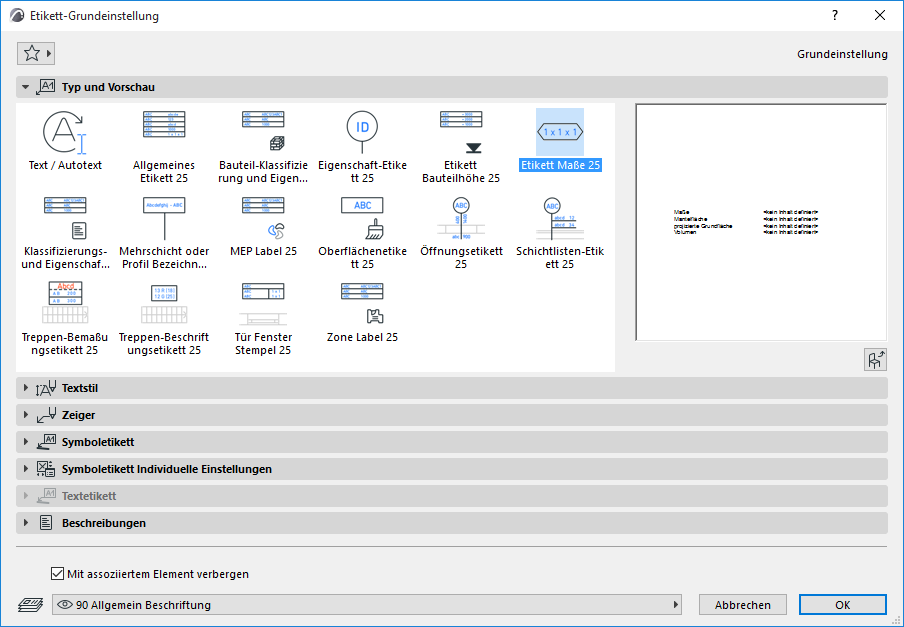

Die folgenden Standard-Symboletiketten stehen in der Grundeinstellung-Bibliothek zur Verfügung.
|
Etiketten-Typen und angezeigte Daten |
||
 |
Klassifizierung- und Eigenschaften-Etikett |
Elementparameter Klassifizierung und Eigenschaften IFC-Eigenschaften |
 |
Klassifizierung- und Eigenschaften-Etikett der Komponenten |
Klassifizierung und Eigenschaften von Komponenten |
 |
Mehrschicht- oder Profilname |
Element-ID / Hotlink ID |
 |
Bemaßungsetikett |
Bemaßung Fläche Volumen |
 |
Fenster-/ Türstempel |
Element-ID / Hotlink ID Bemaßung Oberflächenmaterialien |
 |
Höhen-Etikett |
Schnitt-/Ansichtsbemaßungen |
 |
Allgemeines Etikett |
Element-ID / Hotlink ID Name Schnitt-/Ansichtsbemaßungen Bemaßung Fläche Volumen Schichtliste Mehrschichtiger Aufbau/Profil/Baustoff-Name Oberflächenmaterialien |
 |
Öffnungs-Etikett |
Türen/Fenster ID-Nr. Bemaßung Beschreibungen |
 |
Eigenschaft-Etikett |
Element-ID / Hotlink ID Name Eigenschaftenwerte |
 |
Schichtlisten-Etikett |
Baustoff-Eigenschaften Element-ID / Hotlink ID Bemaßung Schichtliste |
 |
Treppe Beschreibungsetikett |
Bemaßung Parameter |
 |
Treppen-Bemaßungsetikett |
Treppenspezifische Bemaßungen (Breite, Steigungshöhe, Auftritts-Tiefe, Steigungsanzahl) |
 |
Oberflächenetikett |
Oberflächenmaterialien |
 |
Raumflächenetikett |
Raumflächenname, Nummer, Berechnete Fläche |
Siehe auch Fassaden etikettieren.
Siehe auch Wähle Oberfläche (für Oberflächenetikett).
Nicht jedes Etikett kann auf jedem Element-Typ platziert werden. Wenn Sie beispielsweise versehentlich einen Tür/Fenster-Stempel einer Stütze zuweisen, werden Sie über einen “Platzhalter”-Text über den Irrtum informiert.

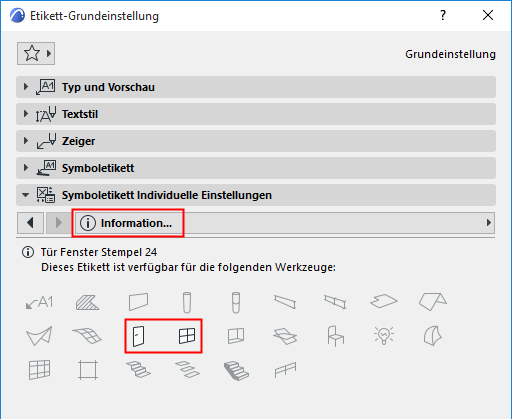

Für weitere Informationen, siehe Individuelle Einstellungen für Symboletiketten.
Sie können auch Ihre eigenen Etiketten erstellen, indem Sie 2D-Zeichnungselemente mit Autotext sichern.
