Führungseinstellungen - Abzweig, Positionierung, Dämmung

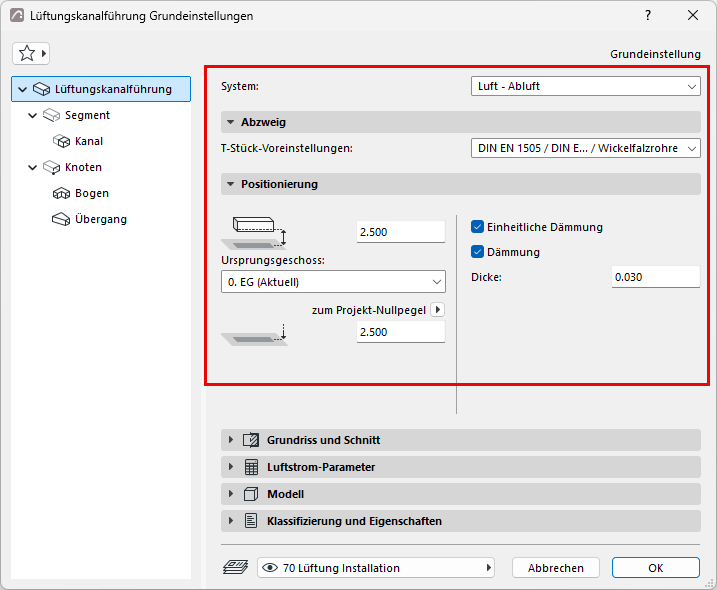

Öffnen Sie die Führungswerkzeug-Einstellungen.

HKLSE-System

Wählen Sie ein verfügbares HKLSE-System. Das gewählte HKLSE-System bestimmt die Darstellung der Führung in 2D und 3D. Siehe HKLSE-Systeme .

Anmerkung: Wenn Sie ein Führungselement mit einem eigenständigen HKLSE-Objekt verbinden, "erbt" das Führungselement automatisch das HKLSE-System des Anschlusspunktes des Objekts.


Abzweig

Unter Abzweig ist die Standard-Masstabelle für die T-Elemente der Führung angegeben.

Siehe HKLSE-Voreinstellungen.

Positionierung

  • Legen Sie das Ursprungsgeschoss des Führungselements und seinen Versatz dazu fest
  • Definieren Sie den unteren Versatz des Führungselements von der gewählten Referenzebene

Einheitliche Dämmung

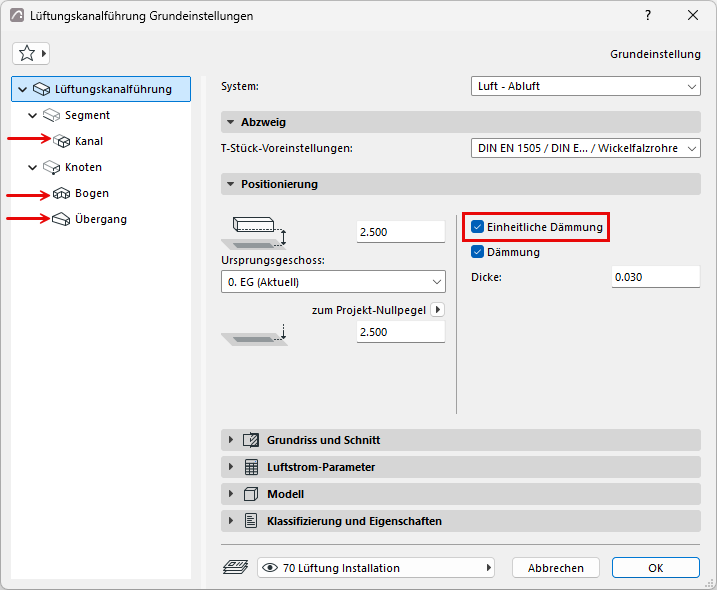

Prüfen Sie, ob für alle Teile der Führung derselbe Dämmwert gilt: Kanal, Bogen und Übergang.



Deaktivieren Sie bei Bedarf die Option „Einheitliche Dämmung“, um für jedes Teil separate Dämmwerte auf einer eigenen Einstellungsseite festzulegen.

Dämmung

Wählen Sie die Option, um die Kanal-/Rohrführung zu dämmen. Geben Sie anschließend den Wert für die Stärke der Dämmung ein.
