HKLSE-Systeme

HKLSE-Systeme sind Projektattribute. Erstellen und sichern Sie HKLSE-Systeme und wenden Sie sie dann auf Elemente des HKLSE-Modells an, um deren Darstellung zu steuern. Richten Sie für jedes HKLSE-System bevorzugte Schraffuren, Linien und Oberflächen passend zu Ihren Standards ein.

Dialogfenster HKLSE-Systeme

Öffnen Sie das Dialogfenster über

Planung > HKLSE-Systeme
Optionen > Element-Attribute > HKLSE-Systeme
(oder verwenden Sie den Befehl in der HKLSE-Symbolleiste).
HKLSE-Systeme-Verknüpfung aus dem System-Browser

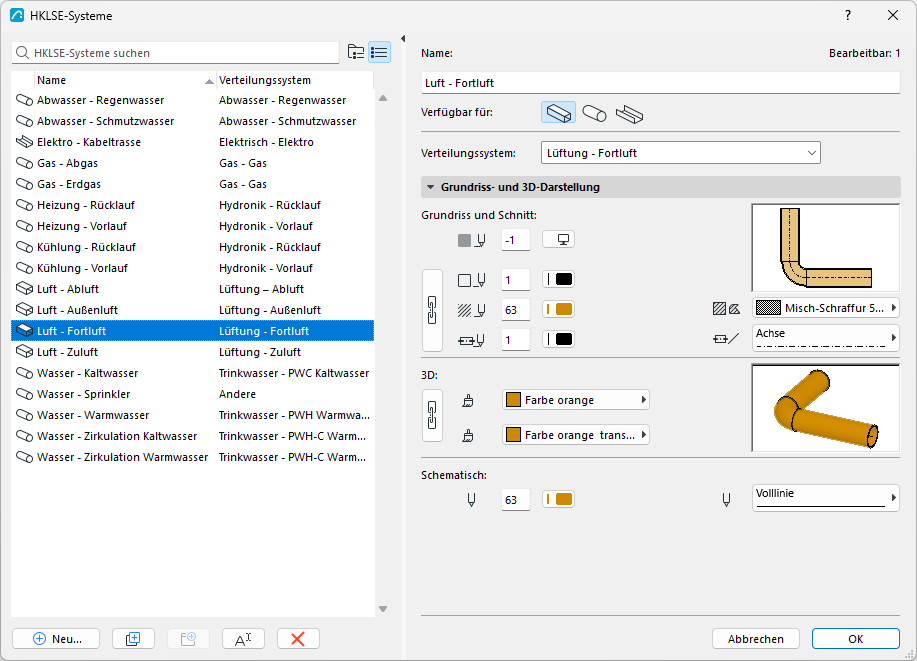

Auf der linken Seite werden die HKLSE-Systemattribute Ihres Projekts aufgelistet. Sie können sie erstellen, duplizieren und umbenennen. Um sie in Ordnern zu organisieren, verwenden Sie einfach Drag-and-Drop.

Bearbeiten Sie die Definitionen für jedes ausgewählte HKLSE-System auf der rechten Seite.

Die Befehle im Dialogfeld HKLSE-Systeme ähneln denen für andere Attribute. Siehe: Verwendung der Attribute-Dialoge

Verwendung mit (Führungsart)

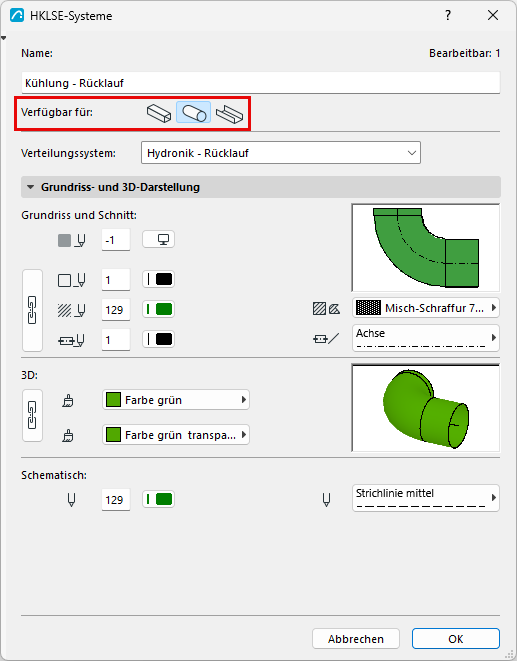

Jedes HKLSE-System kann von einem Führungstyp verwendet werden: Kanal, Rohr oder Kabelträger. Klicken Sie für jedes HKLSE-System auf eines dieser Symbole, um seinen Führungstyp auszuwählen.

Verteilungssystem zuweisen

Wählen Sie ein Verteilungssystem aus der Liste. Das Zuweisen eines Verteilungssystems klassifiziert das HKLSE-System weiter (z. B. zur Angabe der Flussrichtung) und bietet eine klare Definition für andere Projektbeteiligte.

Die verfügbaren Verteilungssysteme variieren je nach ausgewähltem Führungstyp (Kanal, Rohr oder Kabelträger). Die Liste der Verteilungssysteme ist fest vorgegeben und kann nicht bearbeitet werden.

Grundriss-, 3D- und schematische Darstellung bearbeiten

Im Paneel Grundriss- und 3D-Darstellung: Verwenden Sie die Steuerelemente, um Schraffuren, Linien und Oberflächen für das aktuelle HKLSE-System einzustellen.

Verwenden Sie die entsprechenden Einstellungen, um eine dedizierte Farbe und einen dedizierten Linientyp für die schematische Darstellung festzulegen.

Siehe auch: Modelldarstellungs-Optionen für HKLSE-Elemente

HKLSE-System einer Führung oder einem HKLSE-Element zuweisen

Einer HKLSE-Führung: Jeder Führung wird oben im Dialog Führungseinstellungen ein HKLSE-System zugewiesen. Siehe Führungseinstellungen - Abzweig, Positionierung, Dämmung .
- Bei Bedarf können Sie die zugewiesenen HKLSE-Systemattribute auf Führungsebene überschreiben: Siehe Anzeige des Führungs-Elements: Grundriss und Schnitt, Modelldarstellung .
- Führung mit einem eigenständigen HKLSE-Objekt verbinden: Die Führung übernimmt automatisch das HKLSE-System des Anschlusspunkts des Objekts.
Zu Abschluss (Auslass), Zubehör und Ausrüstung: HKLSE-System in den Elementeinstellungen über das Paneel Individuelle Einstellungen (Reiter Allgemein oder Anschlüsse) zuweisen.
- Sie können auch auf den Anschlusspunkt im Modell klicken und „Verbindungseinstellungen bearbeiten“ verwenden.

HKLSE-System löschen/ersetzen

Siehe Attribute löschen

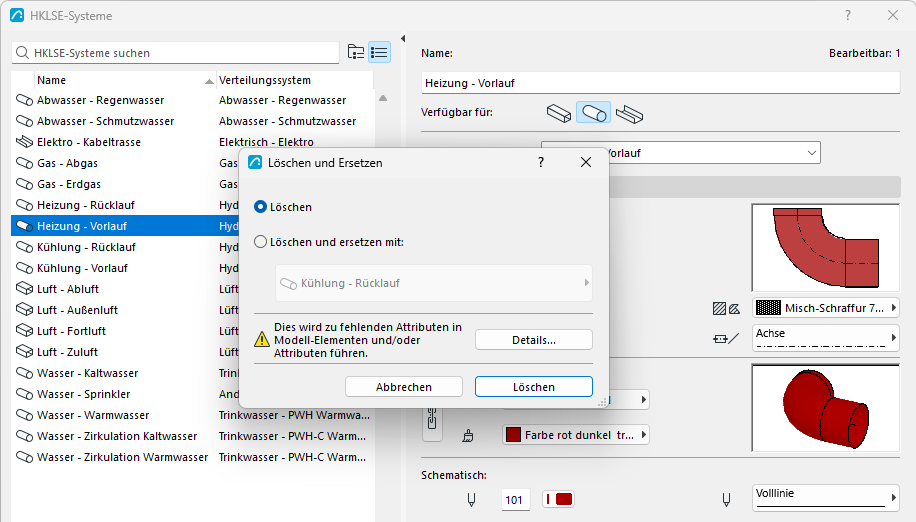

Wenn dem HKLSE-System Elemente zugewiesen wurden, führt das Löschen zu fehlenden Attributen bei diesen. Um dies zu vermeiden, können Sie das gelöschte HKLSE-System durch ein anderes ersetzen, das dann stattdessen den Elementen zugewiesen wird.
