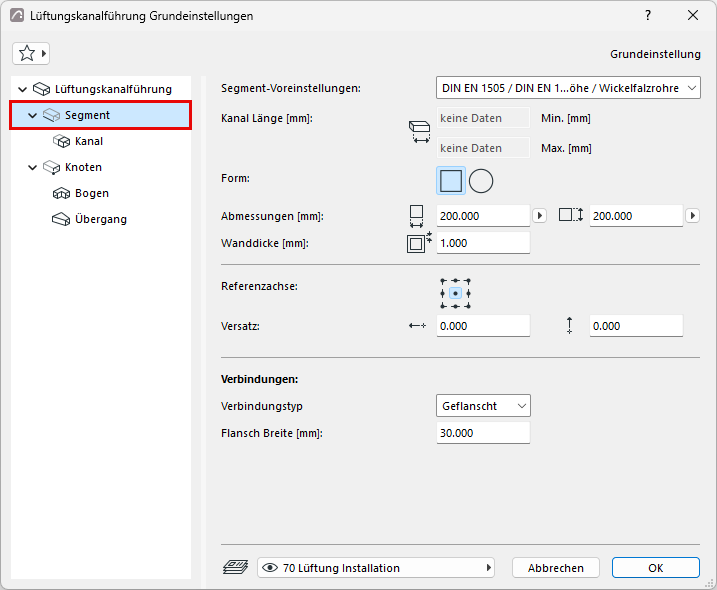

Führungs-Segment Einstellungen



Bemassungs-Tabelle

Wählen Sie eine Bemassungstabelle. (Definieren Sie Tabellen unter HKLSE-Voreinstellungen.)

Kanallänge

Diese Daten werden angezeigt, wenn Sie in den HKLSE-Voreinstellungen „Individuelle Längen verwenden“ ausgewählt haben.

Siehe Individuelle Längen für Rohre und Kanäle verwenden.

Form

(Nur Lüftungskanal:) Wählen Sie einen Querschnitt: Rechteckig oder Kreisförmig.

Bemaßung

  • (Nur Lüftungskanal:) Für rechteckig: Geben Sie die Abmessungen des Querschnitts ein.
  • Wählen Sie einen Standard für Rundmasse aus den Bemassungstabellen.
    Anmerkung: Sie können den Querschnitt eines jeden Segments während der Eingabe ändern - siehe Interaktives Ändern der Führungs-Parameter.

Wand-Dicke

Wandstärke des HKLSE-Elements.

Ausrichtung und Versatz

Siehe Segment-Referenzlinie bearbeiten - Ausrichtung und Versatz

Verbindungstyp

Wählen Sie den entsprechenden Verbindungs-Typ (Geflanscht, Geschweisst, Einfacher Körper - abhängig vom Führungstyp). Geben Sie ggf. eine Breite/einen Durchmesser ein.

Die Bögen und Knoten des Segments verwenden diese Anschlüsse entsprechend.

Anmerkung: Wenn Sie ein Führungselement mit einem eigenständigen HKLSE-Objekt verbinden, "erbt" das Führungselement automatisch das HKLSE-System des Anschlusspunktes des Objekts.
