HKLSE-Führung platzieren

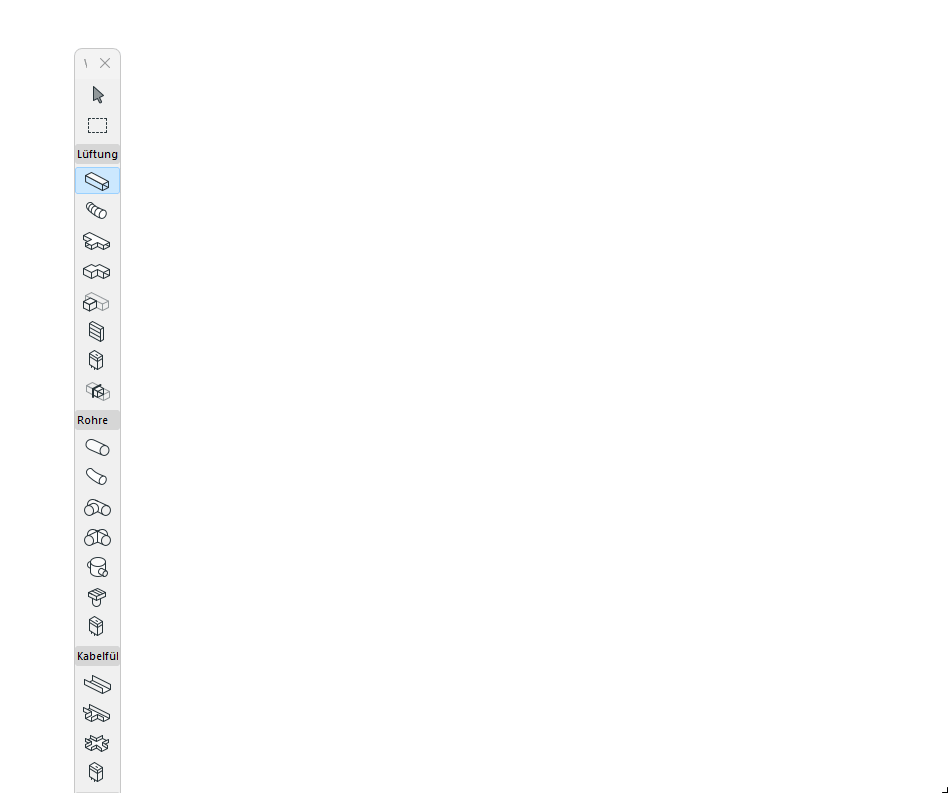

  1. Aktivieren Sie ein Führungs-Werkzeug aus der Werkzeugpalette: Lüftungskanalführung, Kabelträgerführung oder Rohrführung.
  2. Die Referenzlinie befindet sich standardmässig in der Mitte der Führungs-Segmente. Geben Sie einen Versatz ein oder passen Sie die Ausrichtung im Infofenster nach Bedarf an. (Siehe auch Segment-Referenzlinie bearbeiten - Ausrichtung und Versatz)

    Anmerkung: Aktivieren Sie HKLSE-Referenzlinien in 2D-Ansichten unter Ansicht > Bildschirmdarstellungs-Optionen.
  3. Im Grundriss, Schnitt oder 3D-Fenster: Klicken Sie punktweise, um die Segmente und Knoten des Führungs-Polygons zu erstellen.
    • Jeder Klick stellt einen Knoten dar, der die benachbarten Segmente miteinander verbindet.
    • Drücken Sie Backspace, um das zuletzt platzierte Führungs-Element zu löschen

    Sie können die Leitungsführung auch von einem vorhandenen Anschluss aus starten. So wählen Sie zwischen sich überlagernden Anschlüssen: Drücken Sie die Tabulatortaste, um durch die verfügbaren Ports zu wechseln, und wählen Sie dann den gewünschten aus.

    Schauen Sie sich das Video an: Verwalten von überlappenden Verbindungen

  4. Um die Führung fertigzustellen, klicken Sie doppelt am Ende des letzten Segments.


Bögen und Übergänge werden automatisch an jedem Knotenpunkt erzeugt.

Anmerkung: Wenn Sie ein Führungs-Element an einem Abschluss, Zubehör oder Ausrüstungselement abschliessen, verwenden Sie die Pfeiltasten nach oben und nach unten, um alternative Pfade für den Führungsanschluss anzuzeigen. (Siehe Terminal, Zubehör oder Ausrüstung platzieren)

Interaktives Ändern der Führungs-Parameter

Sobald Sie mit dem Erstellen eines Führungs-Elements beginnen, können Sie dessen Querschnitt im Eingabe-Tracker ändern.

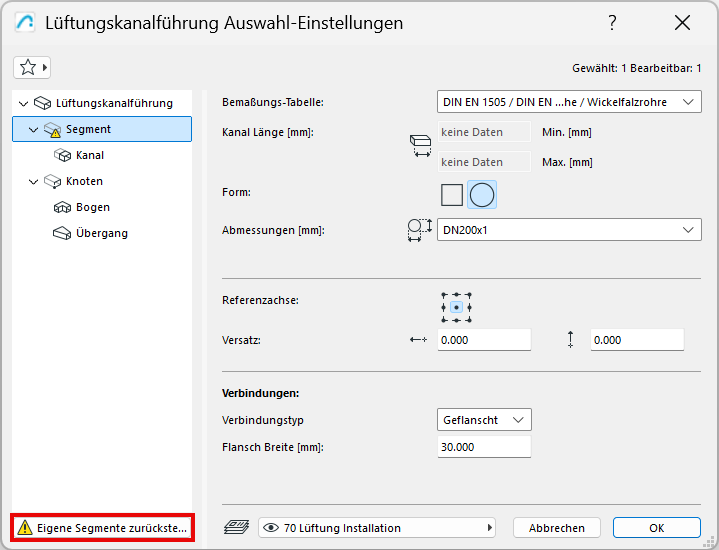

Da Sie den voreingestellten Parameterwert des Segments geändert haben, wird es im Einstellungsdialog als „Eigenes Segment“ markiert.



Führungen zusammenführen

Führungen werden zusammengeführt, wenn:

  • Ein Endknoten eines Führungs-Elements mit dem Endknoten eines anderen verbunden ist
  • Ein Abzweig gelöscht wird (die verbleibenden Führungen werden zusammengeführt)
  • Ein Endknoten des Abzweigs wird verschoben, so dass er nicht mehr verbunden ist

Führung mit Zauberstab platzieren



Platzieren Sie mit dem Zauberstab eine Führung mit einem einzigen Klick, basierend auf einer bestehenden Polylinie oder einem Polygon.

  1. Eine Linie oder einen Polylinie zeichnen.
  2. Wählen Sie ein HKLSE- Werkzeug (Kanal-, Rohr- oder Kabelträger).

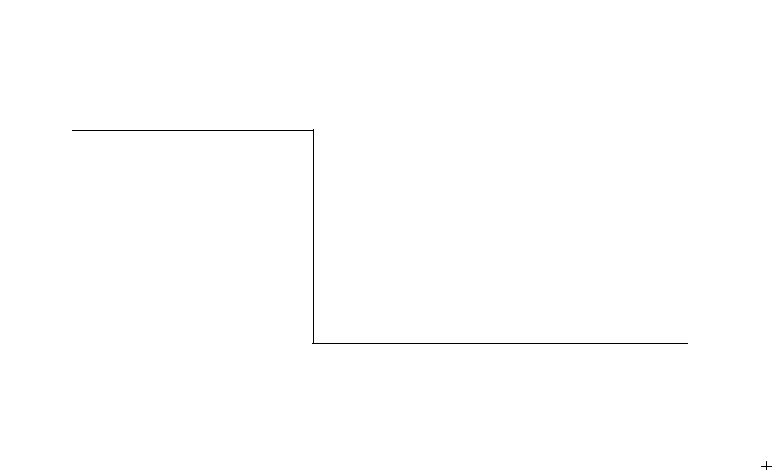

  3. Drücken Sie die Leertaste, um den Zauberstab zu aktivieren, und klicken Sie anschließend auf eine Polylinie oder ein Polygon.

Lüftungsschlauch und flexibles Rohrsegment

Mit diesen Werkzeugen können Sie unkompliziert gekrümmte Elemente mit splineartiger Eingabe erstellen. Klicken Sie auf den Anschluss eines bestehenden Führungs-Elements, um es zu verbinden, oder doppelklicken Sie, um die Eingabe zu beenden.

Lüftungsschlauch und flexibles Rohrsegment fügen keine Übergänge an den Enden hinzu, und Verbindungen mit unterschiedlichen Abmessungen müssen in der Führung gelöst werden.

Siehe auch Führung grafisch bearbeiten.
