Abzweige und Sattelstutzen
Erstellen Sie Ihre HKLSE-Führung intuitiv: Wählen Sie ein HKLSE-Werkzeug aus und klicken Sie dann auf die vorhandene Führung, um Abzweige, Sattelstutzen usw. hinzuzufügen.
Siehe auch Führung grafisch bearbeiten.

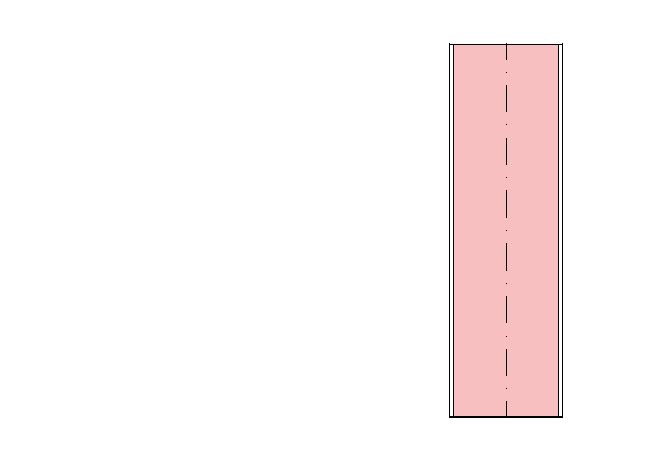

Abzweig automatisch durch Verbinden von Führungen hinzufügen
Wenn Sie einen Kanal oder ein Rohr mit einem anderen Kanal bzw. Rohr verbinden, wird automatisch ein Abzweig eingefügt.
Die ursprüngliche Führung wird in mehrere Führungselemente aufgeteilt.
Sie können Führungen auch dann miteinander verbinden, wenn sie unterschiedliche HKLSE-Systemtypen haben.
Beide verbundenen Teile behalten ihren jeweiligen HKLSE-Systemtyp bei.
Beispiel: Verbinden Sie das Trinkwarmwasser-Rohrsystem mit der Trinkwasser-Zirkulation oder verbinden Sie Abwasser mit dem Abwasserbelüftungssystem.
Schauen Sie sich das Video an: Rohre aus verschiedenen Systemen verbinden
Einen Lüftungskanalsattelstutzen hinzufügen
Verwenden Sie das Lüftungskanalsattelstutzen-Werkzeug, um einen solchen zu platzieren, und schliessen dann einen Kanal daran an. Es wird automatisch ein Übergangselement erstellt.
Automatische Umwandlung von Bogen in Abzweig
Beim Hinzufügen eines neuen Rohrführungssegments an einem vorhandenen Bogen, wird der Bogen automatisch in ein T-oder Abzweigformteil umgewandelt. Diese Umwandlung funktioniert auch dann, wenn das neue Rohr einen anderen Durchmesser hat als das bestehende.
