IFC-Raumzonen-Zuweisung

Die IfcSpatialZone-Einheit wird verwendet, um Räume zu gruppieren oder bestimmte Bereiche für funktionale, tragwerksplanerische oder organisatorische Zwecke zu definieren, wie etwa thermische Zonen, Beleuchtungszonen oder Bauzonen. Im Gegensatz zu einfachen Gruppen kann die IfcSpatialZone eine eigene, eigenständige 3D-Form und -Platzierung haben. (Siehe die Beschreibung unter: buildingsmart.org

Diese Funktion wird von Archicad-Workflows mit IFC4 und IFC4x3 unterstützt.

  1. Verwenden Sie das Morph- oder Raum-Werkzeug, um Ihre räumlichen Elemente zu modellieren.
  2. Klassifizieren Sie die Elemente z. B. als „Raumzone“. (Erstellen Sie eine neue Klassifizierung, wenn Ihr System eine solche Klassifizierung nicht enthält.)

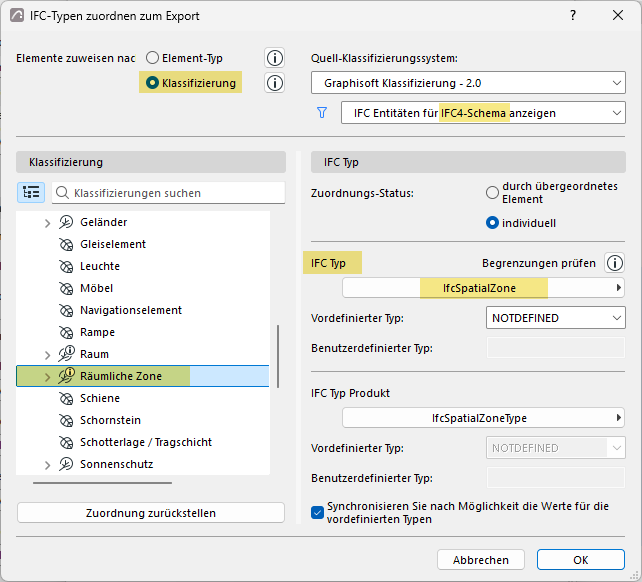

  3. Konfigurieren Sie Ihren Übersetzer für den Export:
    • Verwenden Sie das IFC4- oder IFC4x3-Schema
    • Öffnen Sie die Typ-Zuordnung und wählen Sie „IFC-Typen zuordnen zum Export“
    • Ordnen Sie Ihre Raumzonen-Klassifizierung als IFC-Typ = IfcSpatialZone zu

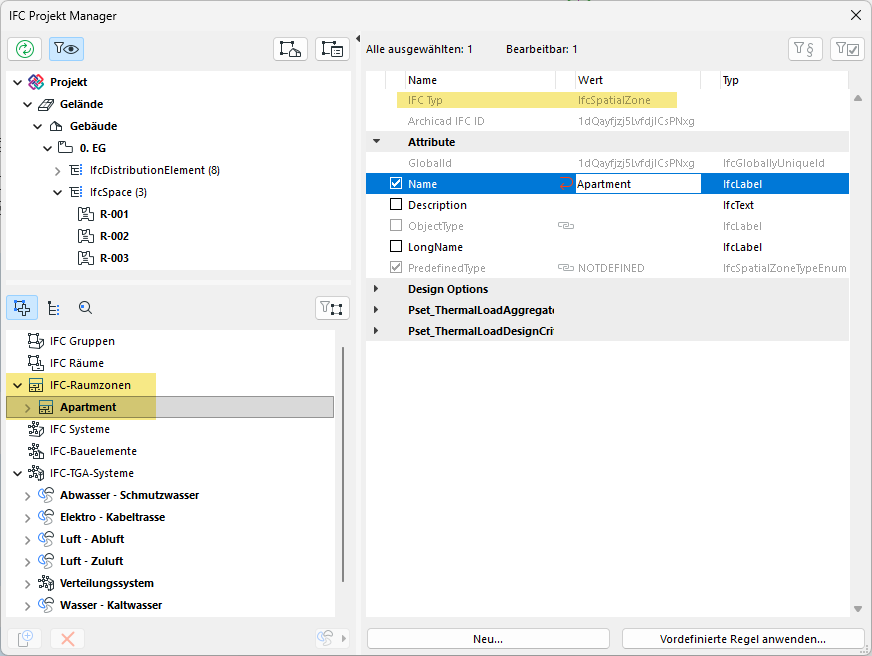

Im IFC Projekt Manager: Als IfcSpatialZone zugeordnete Elemente werden in der IFC-Raumzonen-Zuweisungsliste angezeigt.

In diesem Beispiel wird ein Raum, der die gesamte Wohnung darstellt, als Raumzone klassifiziert. Infolgedessen erscheint diese Raum-Einheit als IfcSpatialZone.
Anmerkung: Im Gegensatz zu anderen Zuordnungstypen können Sie im IFC Projekt Manager keinen neuen Listeneintrag für eine Raumzone erstellen. Um solche räumlichen Elemente hinzuzufügen, müssen Sie sie zuerst modellieren (mit dem Raum- oder Morph-Werkzeug) und sie dann über die Typ-Zuordnung als IfcSpatialZone klassifizieren.

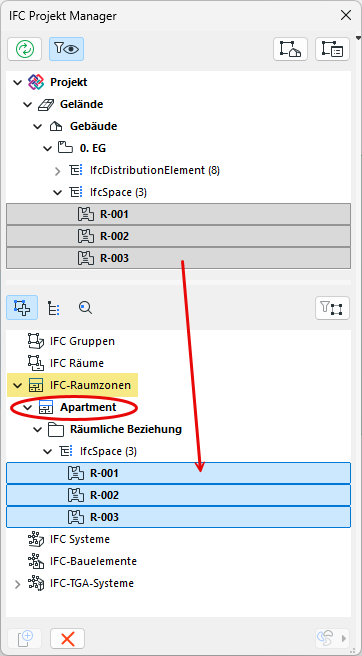

Jetzt können Sie die normalen Raumflächen oder beliebige andere Elemente (z. B. Objekte, Stützen) der neu definierten Raumzone zuweisen, indem Sie sie in den Ordner „Räumliche Beziehung“ ziehen.
