Übersetzer zum Importieren (detaillierte Einstellungen)

Ein IFC-Übersetzer zum Importieren definiert die Regeln für den Umgang mit Modell-Elementen beim Importieren einer IFC-Datei.

Einen Überblick über dieses Thema finden Sie unter Überblick IFC-Import: Definieren, wie IFC-Daten umgewandelt werden.

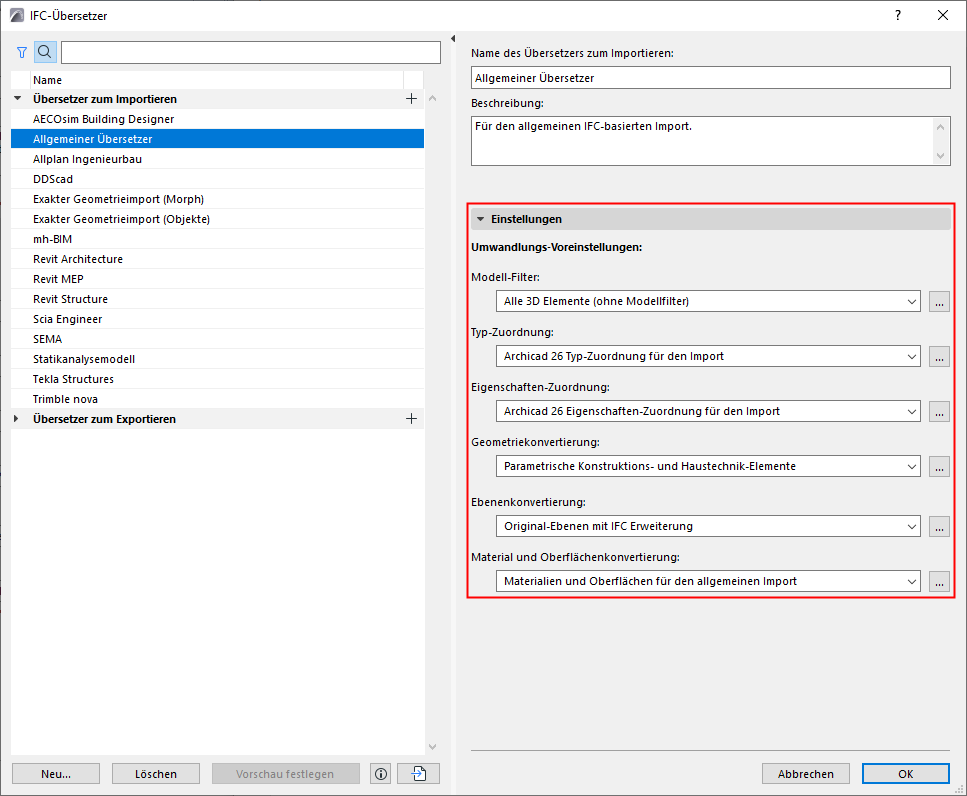

Mit dem IFC-Übersetzer-Dialogfenster (Ablage > Interoperabilität > IFC-Übersetzer) können Sie die Übersetzereinstellungen kontrollieren oder neue Übersetzer erstellen.

Wählen Sie einen Übersetzer für den Import aus der Liste.

Die ausgewählten Übersetzer-Einstellungen werden, in sechs Umwandlungs-Voreinstellungen unterteilt, auf der rechten Seite dargestellt.



Arbeiten mit Umwandlungs-Voreinstellungen

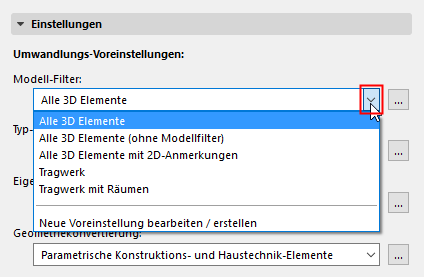

Für eine Kategorie von Umwandlungs-Voreinstellungen klicken Sie auf die Dropdown-Liste, um eine andere Voreinstellung anzuzeigen oder auszuwählen. Der Voreinstellungs-Name gibt Ihnen eine Vorstellung davon, wie sich diese Voreinstellung in einem bestimmten IFC-Übersetzer zum Importieren auf das importierte Modell auswirkt.



Wählen Sie bei Bedarf eine andere Voreinstellung in dieser Liste aus.

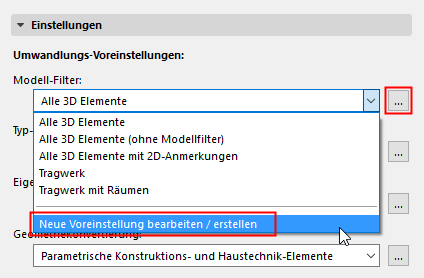

Zum Anpassen der Einstellungen oder zum Erstellen einer neuen Voreinstellung wählen Sie Neue Voreinstellung bearbeiten/erstellen aus oder klicken Sie auf die drei Schaltflächen auf der rechten Seite der Voreinstellung.

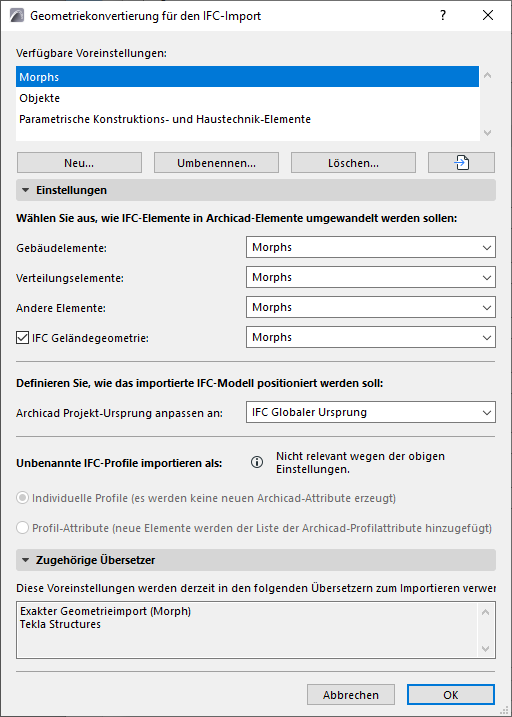

Das Dialogfenster Voreinstellungen wird geöffnet (beispielsweise die Geometriekonvertierung für den IFC-Import).



Sehen Sie sich für jedes Dialogfenster IFC-Import Voreinstellungen Folgendes an:

  • Verfügbare Voreinstellungen für diesen Umwandlungsprozess (z. B. Geometriekonvertierung)
  • Einstellungen (hier ist der Import am ausführlichsten definiert für verschiedene Datentypen, wie in der momentan ausgewählten Voreinstellung oben)
  • Verwandte Übersetzer (alle aktuell definierten IFC-Übersetzer zum Importieren, die diese Voreinstellungen verwenden)

Alle Einstellungen dieser Art von Umwandlungs-Voreinstellungen (von den IFC-Übersetzern zum Importieren verwendet) sind in den folgenden Abschnitten beschrieben.
