Eigenschaften-Zuordnung für den IFC-Import

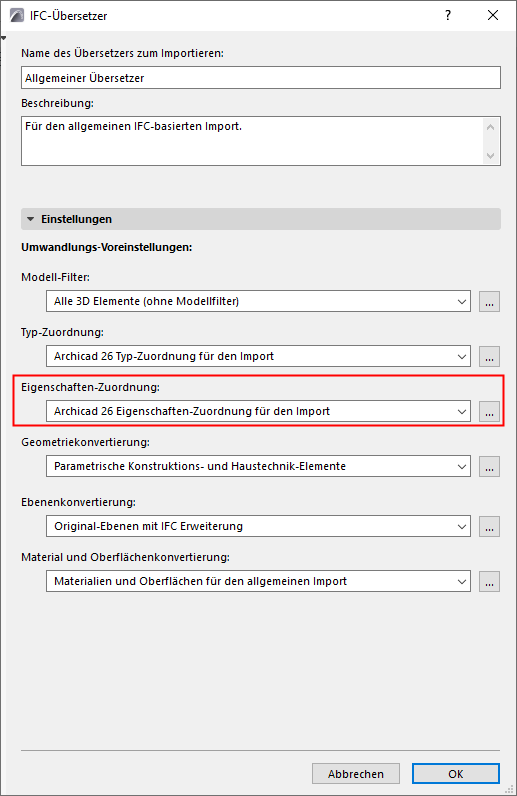

Ablage > Interoperabilität > IFC > IFC-Übersetzer
Wählen Sie einen Übersetzer für den Import und öffnen Sie di e Voreinstellung Eigenschaften-Zuordnung.
Verwenden Sie diese Zuordnungs-Einstellungen, um zu definieren, wie die Eigenschaften der importierten IFC-Elemente gehandhabt werden sollen.
Relevante Unterpunkte:
Importmethode wählen

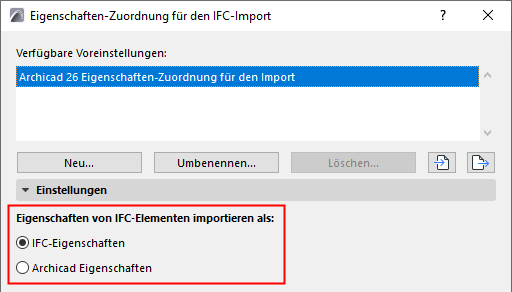

Wählen Sie entweder IFC-Eigenschaften oder Archicad-Eigenschaften:
Importieren als IFC-Sachmerkmale
- Dies ist die Standardoption: Archicad importiert alle Eigenschaften der IFC-Elemente.
- Diese Daten sind jetzt als IFC-Eigenschaften in verschiedenen Bereichen der Projekt-Oberfläche verfügbar, beispielsweise unter Suchen & aktivieren und in den Schema-Einstellungen für Interaktive Auswertungen. (So wurden IFC-Eigenschaften in früheren AC-Versionen importiert.)
- Wenn Sie diese Möglichkeit wählen, müssen Sie die Eigenschaften-Zuordnung nicht verwenden.
Importieren als Archicad-Eigenschaften
Diese Option kann hilfreich sein, wenn Sie bestimmte IFC-Eigenschaftsdaten für Funktionen verfügbar machen wollen, die Archicad Eigenschaften verwenden (aber keine IFC-Eigenschaften). Diese Funktionen enthalten:
- Grafische Überschreibung
- Als Ausdruck (Berechnung) definierte Eigenschaften
- Kollisionserkennung
- Autotext-Eitketten

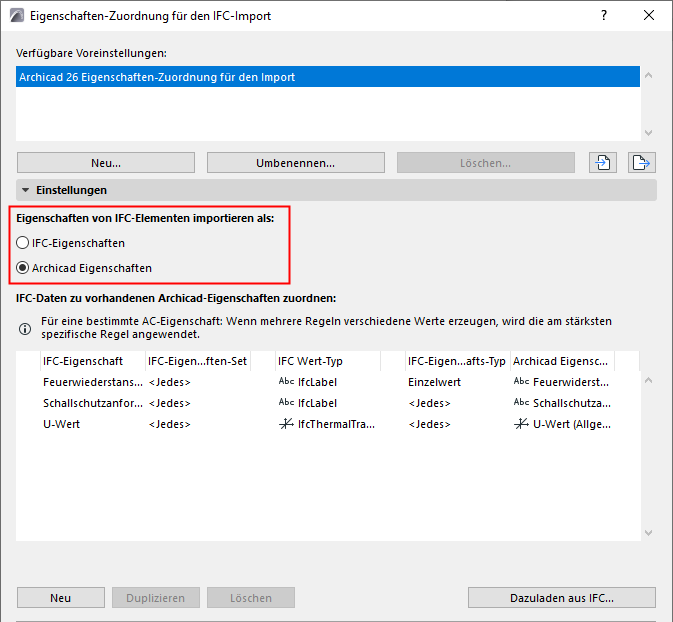

Durch diese Option wird die Zuordnungstabelle aktiviert. Verwenden Sie die Tabelle, um festzulegen, welche IFC-Sachmerkmalswerte in welche vorhandene Eigenschaft importiert werden sollen.
- Jedes IFC-Sachmerkmal in der Liste (definiert mit den ersten vier Spalten von links) wird einer Archicad Eigenschaft des aktuellen Projekts zugeordnet (Spalte ganz rechts).
- Es werden keine neuen Archicad-Eigenschaften in dem aktuellen Projekt erstellt.
- Die in dieser Zuordnungstabelle nicht aufgelisteten IFC-Eigenschaften werden beim Importieren ignoriert.
Bedenken Sie:
- Die Auswahl an Archicad-Eigenschaften, die für jedes Element zur Verfügung stehen, hängt von seiner Klassifizierung ab.
- Jede Archicad Eigenschaft hat einen Standardwert (im Eigenschaften-Manager festgelegt).
- Für die aus IFC importierten Elemente ermöglicht diese Zuordnungstabelle das Ändern des entsprechenden Archicad Eigenschaftenwerts vom Standardwert in einen individuellen Wert, basierend auf den relevanten IFC-Daten, sofern verfügbar.
