Material- und Oberflächen-Konvertierung

Ablage > Interoperabilität > IFC > IFC-Übersetzer

Wählen Sie einen Übersetzer für den Import und öffnen Sie die Voreinstellung Material und Oberflächenkonvertierung.

Verwenden Sie dieses Dialogfenster zur Auswahl, wie Baustoffe den importierten IFC-Modellelementen zugewiesen werden sollen.

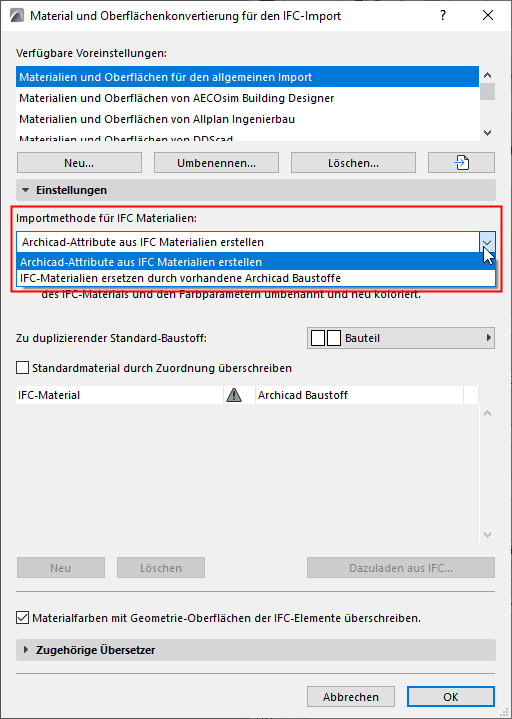

Es gibt zwei Methoden zum Importieren:

Methode 1: IFC-Materialien ersetzen durch vorhandene Archicad Baustoffe

Bei dieser Methode erhalten alle importieren IFC-Elemente einen gemeinsamen Baustoff. Wählen Sie diesen Standard-Baustoff im Popup-Fenster aus. Es werden keine neuen Baustoffe erzeugt.

Falls erforderlich, können Sie diese Standarddefinition überschreiben durch Verwendung von "Material Mapping": Siehe Standardmaterial durch Zuordnung überschreiben unten.

Methode 2: Archicad Attribute aus IFC Materialien erstellen

Für jedes IFC-Material wird ein neuer Baustoff erstellt: Der unten ausgewählte Baustoff wird dupliziert.

Dem neuen Baustoff:

  • wird ein Name vergeben anhand des Namens des IFC-Materials
  • wird eine Farbe zugeordnet entsprechend dem Parameter "IFC-Materialfarbe"

Standardmaterial durch Zuordnung überschreiben

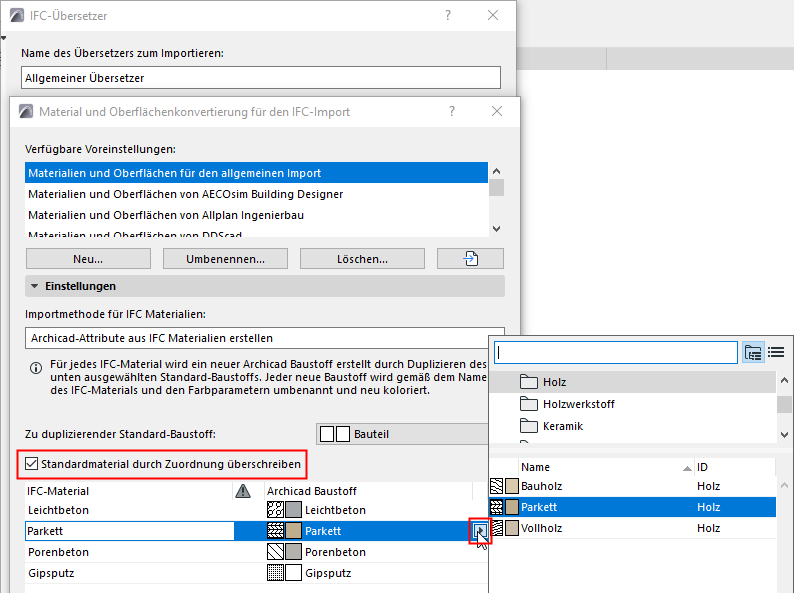

Markieren Sie dieses Kästchen, um individuelle Materialien manuell zuzuordnen, statt den im Popup zugeordneten Standard-Baustoff zu verwenden.



Hinzufügen von IFC-Materialien zur Zuordnungsliste:

  • Klicken Sie auf Neu oder
  • Klicken Sie auf Hinzufügen aus IFC und suchen Sie nach einer IFC-Datei. Die IFC-Materialnamen der Datei werden an die Liste angehängt.

    Anmerkung:

    • Einige der IFC-Standardübersetzer für den Import enthalten vordefinierte Zuordnungsregeln, deren Einstellungen Sie erweitern oder bearbeiten können. Es wird empfohlen, den Standardübersetzer zu duplizieren, bevor Sie Änderungen daran vornehmen.
    • Sie können diese Zuordnungstabellen nicht als separate Dateien (z. B. XML) importieren oder exportieren. Sie müssen sie zusammen mit der gesamten Übersetzerdatei importieren/exportieren.

Materialfarben mit Geometrie-Oberflächen der IFC-Elemente überschreiben

IFC-Elemente in IFC-Modellen können zwei Farben haben: eine Materialfarbe und eine zusätzliche Farbe für die Oberflächengeometrie-Farbe.

Wenn Sie das Feld Materialfarben überschreiben markieren, erstellt Archicad neue Oberflächenmaterialien mit der Farbe, die der IFC-Oberflächengeometrie des Elementes zugewiesen wurde.

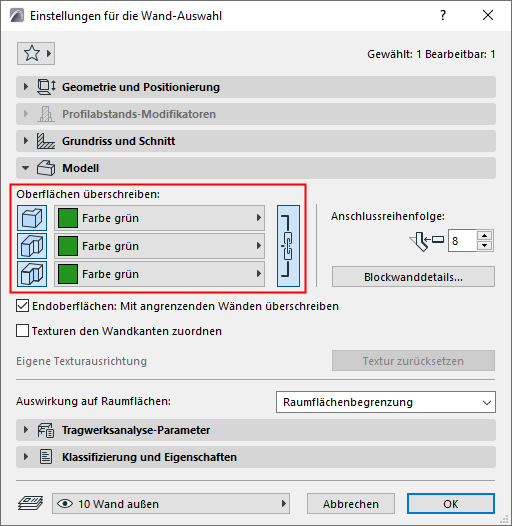

Zum Prüfen und Ändern der resultierenden Oberflächenüberschreibungen sehen Sie sich das Modell-Teilfenster des entsprechenden Dialogfensters Elementeinstellungen an.
