Μπορείτε να δημιουργήσετε μία κωνοειδή Δοκό, ή να κάνετε κωνοειδές οποιοδήποτε απλό τμήμα Δοκού.

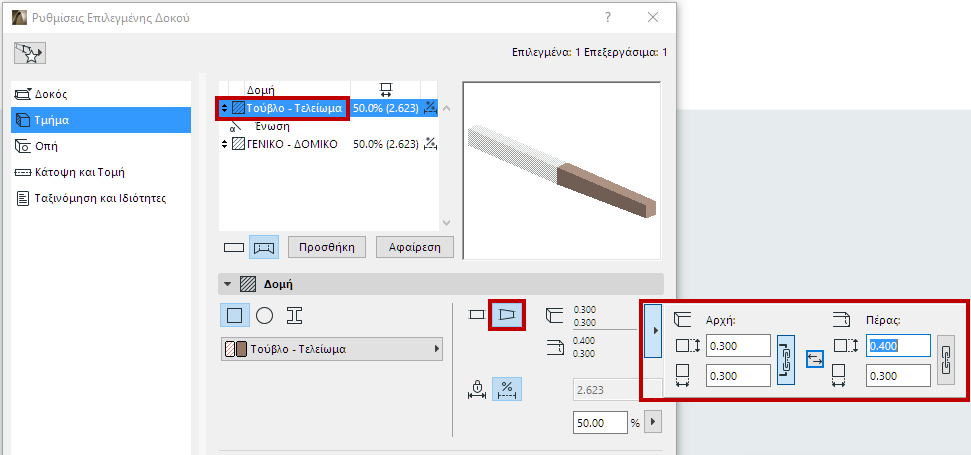

Χρησιμοποιήστε τη σελίδα Τμήμα των Ρυθμίσεων Δοκού. (Για μία Δοκό πολλών τμημάτων, επιλέξτε το τμήμα που θέλετε να κάνετε κωνοειδές.)
- Στο πάνελ Δομή, διαλέξτε την κωνοειδή γεωμετρία.
- Χρησιμοποιήστε το pop-up για να καθορίσετε τις διαστάσεις διατομής της κωνοειδούς Δοκού (τμήμα) στις επιφάνειες της Αρχής και του Πέρατός της.
- Χρησιμοποιήστε το εικονίδιο αλυσίδα για να εξισώσετε τις διαστάσεις ύψους/πλάτους
- Χρησιμοποιήστε το κουμπί βέλος για να αντιστρέψετε την κατεύθυνση του κώνου
