Χρησιμοποιήστε τη Σύγκριση Μοντέλου για να συγκρίνετε και να οπτικοποιήσετε εύκολα τις αλλαγές μεταξύ δύο μοντέλων. Οι αλλαγές εντοπίζονται με βάση τα “νέα”, “τροποποιημένα”, και “διαγραμμένα” 3D στοιχεία. Τα 2D στοιχεία δεν λαμβάνονται υπόψη.
Η Σύγκριση Μοντέλου συγκρίνει 3D απόψεις από οποιαδήποτε δύο μοντέλα, όπως:
Τρέχον φυσικό μοντέλο (ακόμα και δύο διαφορετικών χρονικών εκδόσεων του ίδιου τρέχοντος μοντέλου)
Εξωτερικό αρχείο (PLN, PLA)
Μοντέλο TW: συγκρίνετε τις δύο εκδόσεις πριν και μετά τη Λήψη Αλλαγών

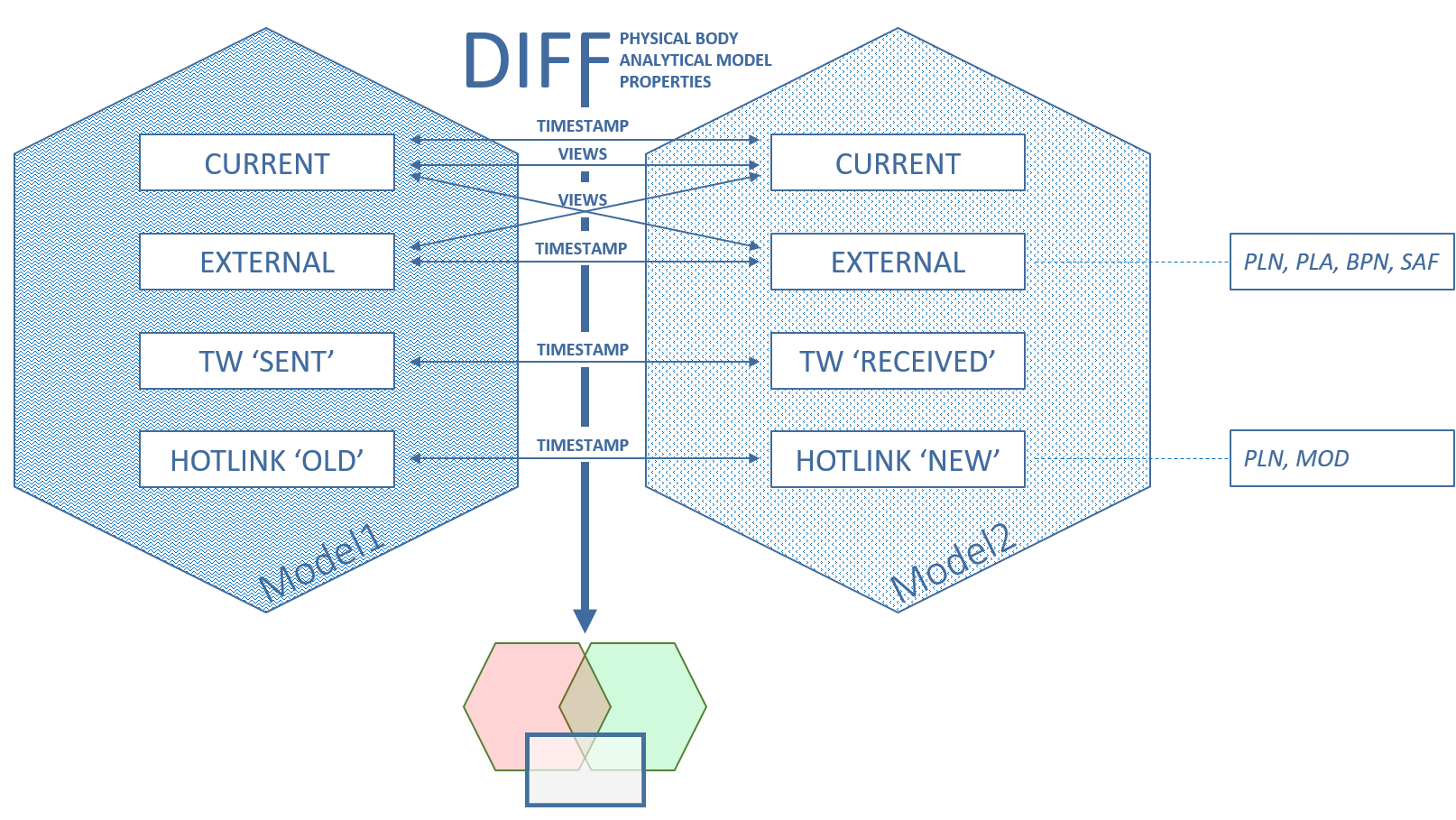

Τρέχον μοντέλο: συγκρίνετε τις δύο εκδόσεις πριν και μετά την ενημέρωση ΔιασύνδεσηςΣχήμα 1. Η Σύγκριση Μοντέλου προσφέρει πολλές επιλογές για την απεικόνιση των αλλαγών μεταξύ δύο ομάδων 3D μοντέλων
Σε κάθε ροή εργασίας, η εντολή Σύγκριση δημιουργεί μία άποψη των δύο συγκρινόμενων μοντέλων σε ένα ξεχωριστό παράθυρο “Σύγκρισης Μοντέλου”.
Χρησιμοποιήστε την Παλέτα Σύγκρισης Μοντέλου για φιλτράρισμα, παράθεση και εστίαση στις αλλαγές του μοντέλου και για να δείτε τις παραμέτρους που έχουν αλλάξει.
Μπορείτε να δημιουργήσετε ένα Ζήτημα, από οποιαδήποτε από αυτές τις αλλαγές.
Note:
Η λειτουργία Σύγκριση Μοντέλου συγκρίνει δύο μοντέλα με βάση μία σταθερή χρονική σήμανση για κάθε ένα από αυτά. Επομένως, εάν αλλάξετε αργότερα οποιοδήποτε μοντέλο (π.χ. τροποποίηση ρύθμισης άποψης, διαγραφή ενός στοιχείου), δεν είναι δυνατή η ενημέρωση των προηγούμενων αποτελεσμάτων Σύγκρισης Μοντέλου. Εκτελέστε ξανά τη Σύγκριση Μοντέλου, βάσει των ενημερωμένων μοντέλων.
Οι Συγκρίσεις Μοντέλων μεγάλων και πολύπλοκων έργων μπορεί να διαρκέσουν λίγο, αλλά η διαδικασία εκτελείται στο παρασκήνιο. Μπορείτε να συνεχίσετε να εργάζεστε χωρίς διακοπή στο τρέχον μοντέλο.
Η καρτέλα Σύγκριση Μοντέλου σας παρέχει οπτική πληροφόρηση για την πορεία της και για την ολοκλήρωσή της.
Μπορείτε να εκτελείτε ταυτόχρονα πολλές διαδικασίες Σύγκρισης Μοντέλου.
