Επιλέξτε Άποψη για Σύγκριση

Η Σύγκριση Μοντέλου συγκρίνει 3D απόψεις δύο διαφορετικών μοντέλων ή εκδόσεων.

Για να ορίσετε ποιες ακριβώς 3D απόψεις, χρησιμοποιήστε τον διάλογο Επιλογή Άποψης. Μπορείτε να επιλέξετε μία 3D άποψη η οποία είναι κοινή και στα δύο μοντέλα, ή μία διαφορετική άποψη από κάθε μοντέλο.

Η επιλογή Άποψης μπορεί να είναι σημαντική για τη Σύγκριση Μοντέλου:

Ένα στοιχείο μπορεί να είναι ορατό σε μία άποψη, αλλά όχι σε μία άλλη (π.χ. λόγω κατάστασης Ανακαίνισης, Επιλογών Σχεδίασης ή Μερικής Εμφάνισης Δομής κ.λπ.).

• Τα τεμνόμενα στοιχεία μπορούν να θεωρηθούν τροποποιημένα σε μία άποψη, όμως μη τροποποιημένα σε μία άλλη άποψη, ανάλογα με τον Συνδυασμό Ριζόχαρτων της άποψης.

1. Χρησιμοποιήστε Σχεδίαση > Σύγκριση Μοντέλου για να επιλέξετε τις δύο εκδόσεις μοντέλου.

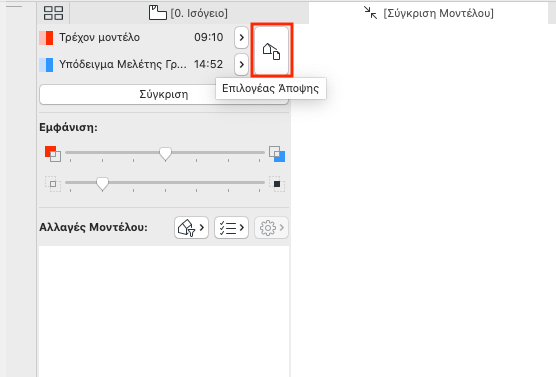

2. Από την παλέτα Σύγκριση Μοντέλου, κάντε κλικ στο κουμπί Επιλογέας Άποψης.

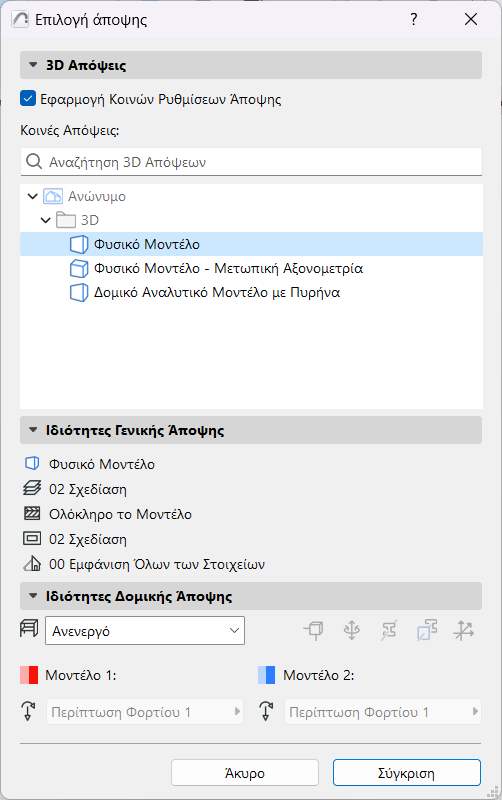

3. Ανοίγει ο διάλογος Επιλογή Άποψης, που δείχνει τον συνδυασμένο Χάρτη Απόψεων των δύο επιλεγμένων μελετών.
4. Επιλέξτε μία άποψη (εδώ, μία άποψη η οποία είναι κοινή και για τα δύο συγκρινόμενα μοντέλα), και στη συνέχεια δείτε τις Ιδιότητες Γενικής Άποψης στο παρακάτω πάνελ.

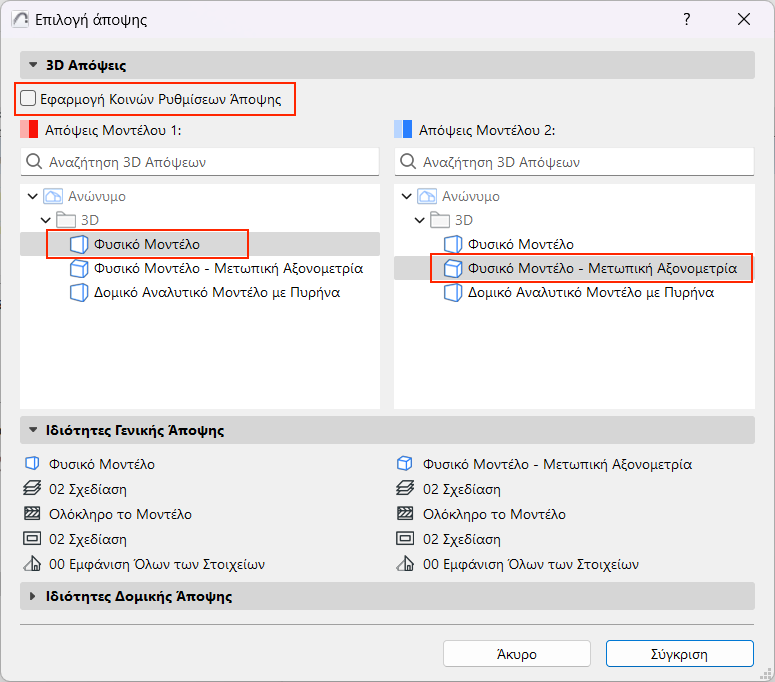

Για να συγκρίνετε δύο διαφορετικές 3D απόψεις:

1. Μη τσεκάρετε το “Εφαρμογή Κοινών Ρυθμίσεων Άποψης”.
2. Οι 3D απόψεις κάθε έκδοσης του μοντέλου παρατίθενται τώρα ξεχωριστά, η μία δίπλα στην άλλη.





3. Ελέγξτε τις Ιδιότητες Γενικής Άποψης στο παρακάτω πάνελ.
4. Για κάθε μοντέλο, επιλέξτε μία 3D άποψη, και στη συνέχεια πατήστε Σύγκριση.
