ΜΗΥ Συστήματα

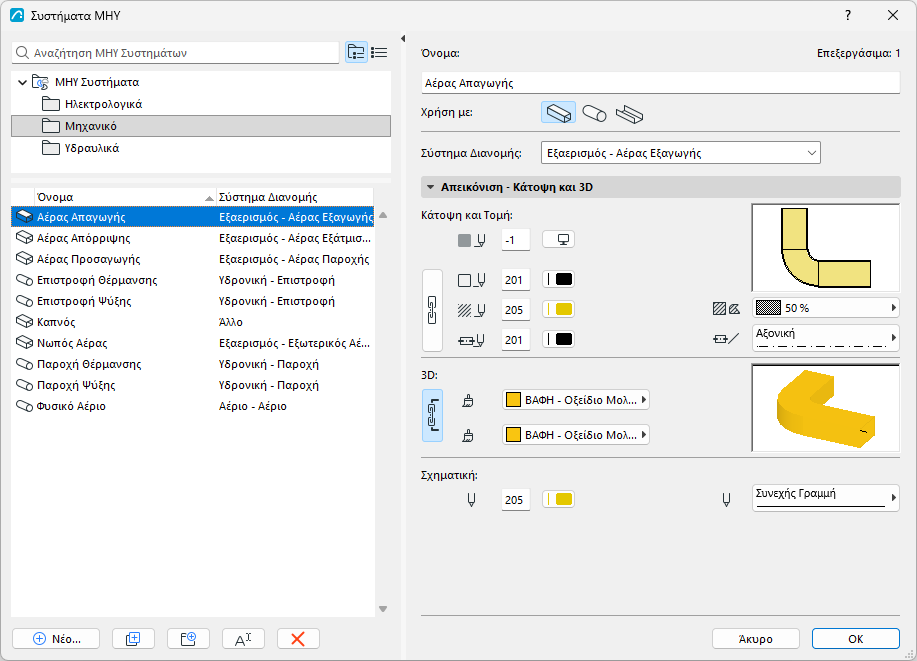

Διάλογος ΜΗΥ Συστήματα

Ανοίξτε τον διάλογο από

• Σχεδίαση > Συστήματα ΜΗΥ
• Επιλογές > Χαρακτηριστικά Στοιχείου > Συστήματα ΜΗΥ
• Συντόμευση Συστήματα ΜΗΥ στη Γραμμή Εργαλείων ΜΗΥ Έργων
• Συντόμευση Συστήματα MEP στον Περιηγητής ΜΗΥ Συστήματος

Η αριστερή πλευρά παραθέτει τα χαρακτηριστικά ΜΗΥ Συστήματα της μελέτης σας. Μπορείτε να τα δημιουργήσετε, να τα αντιγράψετε και να τα μετονομάσετε. Για να τα οργανώσετε ανά φάκελο, κάντε απλώς Σύρε και Άφησε.

Για κάθε επιλεγμένο ΜΗΥ Σύστημα, επεξεργαστείτε τα δεδομένα του στα δεξιά.

Οι εντολές του διαλόγου ΜΗΥ Συστήματα είναι παρόμοιες με εκείνες άλλων χαρακτηριστικών. Δείτε: Χρήση των διαλόγων χαρακτηριστικών

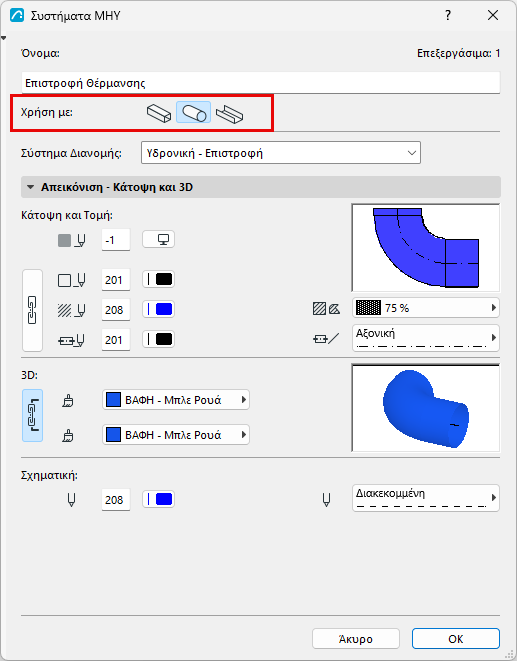

Χρήση με (τύπο όδευσης)

Κάθε ΜΗΥ Σύστημα μπορεί να χρησιμοποιηθεί από έναν τύπο όδευσης: Αεραγωγός, Σωλήνας ή Καλώδιο. Για κάθε ΜΗΥ Σύστημα, κάντε κλικ σε ένα από αυτά τα εικονίδια για να επιλέξετε τον τύπο όδευσής του.

Ανάθεση Συστήματος Διανομής

Επιλέξτε ένα Σύστημα Διανομής από τη λίστα. Η ανάθεση ενός Συστήματος Διανομής ταξινομεί περαιτέρω το ΜΗΥ Σύστημα (π.χ. για να υποδείξει την κατεύθυνση ροής) και παρέχει έναν σαφή ορισμό για άλλους συνεργάτες στη μελέτη.

Τα διαθέσιμα Συστήματα Διανομής διαφέρουν ανάλογα με τον επιλεγμένο τύπο όδευσης (Αεραγωγός, Σωλήνας ή Καλώδιο). Το σύνολο των Συστημάτων Διανομής είναι σταθερό και δεν επιδέχεται επεξεργασία.

Επεξεργασία εμφάνισης για Κάτοψη, 3D και Σχηματική

Στο πάνελ Απεικόνιση - Κάτοψη και 3D: Χρησιμοποιήστε τους ελέγχους για να ορίσετε ράστερ, γραμμές και επιφάνειες για το τρέχον ΜΗΥ Σύστημα.

Χρησιμοποιήστε το ειδικό στοιχείο ελέγχου για να ορίσετε ξεχωριστό χρώμα και τύπο γραμμής για τη Σχηματική εμφάνιση.

Δείτε επίσης: Επιλογές Άποψης Μοντέλου για ΜΗΥ Στοιχεία

Ανάθεση ΜΗΥ Συστήματος σε όδευση ή ΜΗΥ στοιχείο

• Σε ΜΗΥ Όδευση: Στο πάνω μέρος του διαλόγου Ρυθμίσεις Όδευσης, σε κάθε όδευση ανατίθεται ένα ΜΗΥ Σύστημα. Δείτε: Ρυθμίσεις Όδευσης - Κλάδος, Θέση, Μόνωση .
  • Εάν χρειάζεται, μπορείτε να παρακάμψετε τα χαρακτηριστικά του ανατεθειμένου ΜΗΥ Συστήματος σε επίπεδο όδευσης: δείτε Εμφάνιση Στοιχείου Όδευσης: Εμφάνιση Μοντέλου σε Κάτοψη και Τομή .
  • Συνδέστε μια όδευση σε ένα αυτόνομο ΜΗΥ αντικείμενο: η όδευση "κληρονομεί" αυτόματα το ΜΗΥ Σύστημα του σημείου σύνδεσης του αντικειμένου.
• Σε Στόμιο, Παρελκόμενο και Εξοπλισμό: Αναθέστε ΜΗΥ Σύστημα στις ρυθμίσεις στοιχείου, χρησιμοποιώντας το πάνελ Ειδικές Ρυθμίσεις (καρτέλα Γενικά ή Συνδέσεις).

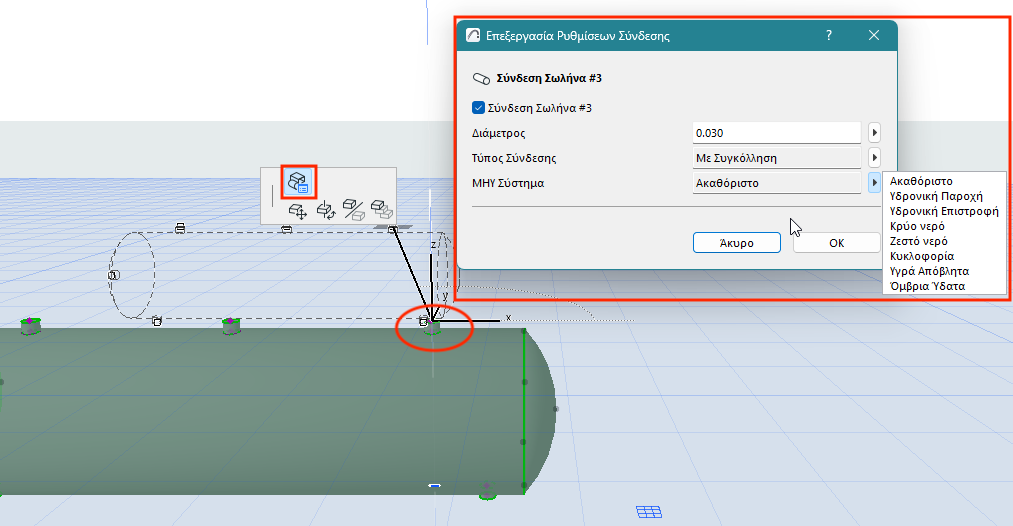

  • Μπορείτε επίσης να κάνετε κλικ στο σημείο σύνδεσης στο μοντέλο και να χρησιμοποιήσετε το "Επεξεργασία Ρυθμίσεων Σύνδεσης".

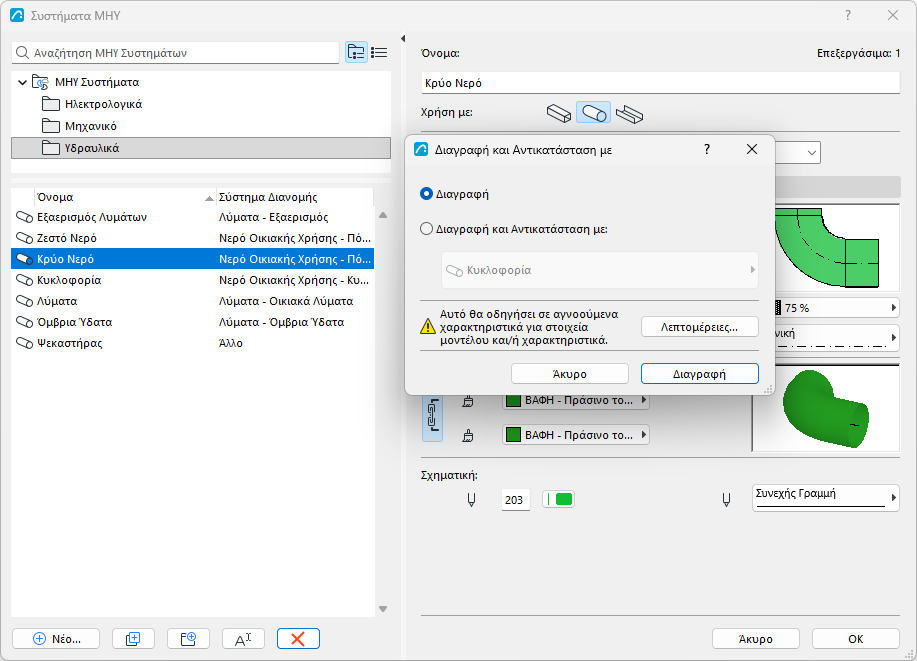

Διαγραφή/αντικατάσταση ΜΗΥ Συστήματος

Δείτε Διαγραφή Χαρακτηριστικών

Εάν στο ΜΗΥ Σύστημα έχουν ανατεθεί στοιχεία, η διαγραφή του θα έχει ως αποτέλεσμα αγνοούμενα χαρακτηριστικά. Για να το αποφύγετε αυτό, μπορείτε να αντικαταστήσετε το διαγραμμένο ΜΗΥ Σύστημα με ένα άλλο, το οποίο στη συνέχεια θα ανατεθεί στα στοιχεία, αντ' αυτού.
