Υδρονικά δεδομένα (θέρμανση, ψύξη)

Μόλις μοντελοποιήσετε το σύστημα θέρμανσης ή ψύξης, μπορούν να οριστούν οι σχετικές εισαγωγές υπολογισμού. Τα κριτήρια σχεδιασμού ορίζονται στις ρυθμίσεις εξοπλισμού, ενώ ευρύτερα δεδομένα συστήματος, όπως οι θερμοκρασίες παροχής και επιστροφής θέρμανσης ή ψύξης, ορίζονται στον διάλογο Ρυθμίσεις Υδρονικού Συστήματος.

1. Δημιουργία υδρονικού συστήματος με χρήση στοιχείων σωληνώσεων και εξοπλισμού

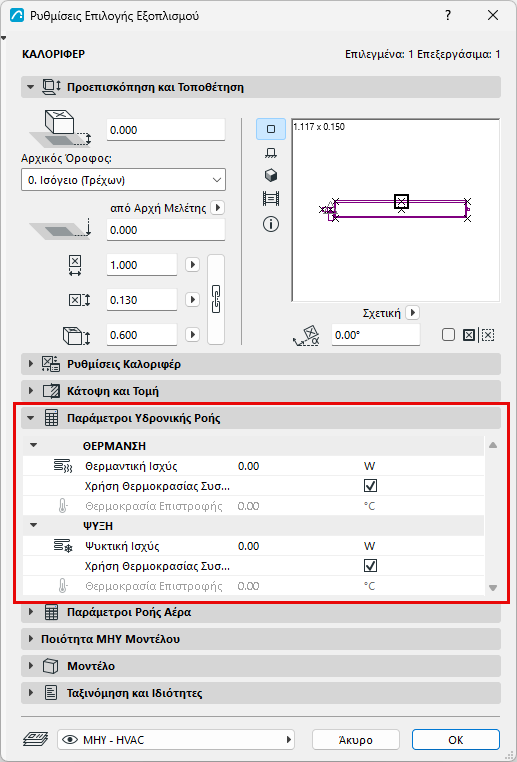

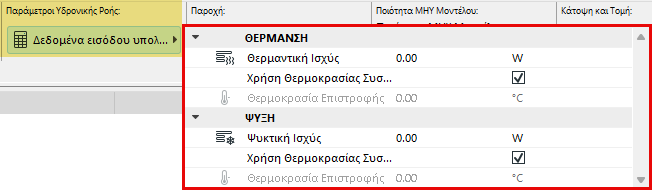

2. εισάγετε τιμές θέρμανσης και ψύξης για μεμονωμένο υδρονικό εξοπλισμό, στους διαλόγους ρυθμίσεών τους ή στις Πληροφορίες:

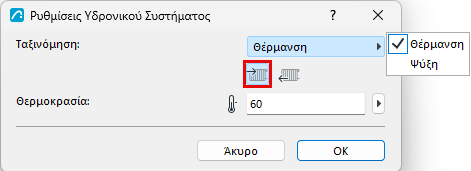

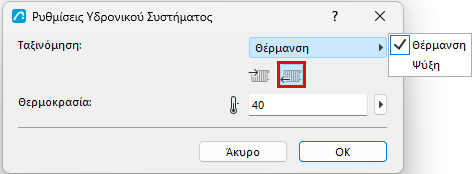

3. Στις Ρυθμίσεις Υδρονικού Συστήματος: Ορίστε την απαίτηση θερμοκρασίας (π.χ. για την παροχή και την επιστροφή):
   • Ανοίξτε τις Ρυθμίσεις Υδρονικού Συστήματος από τη ΜΗΥ Γραμμή Εργαλείων ή από το θεματικό μενού οποιουδήποτε υδρονικού τμήματος.



4. Προσθέστε το υδρονικό σύστημα στον Περιηγητή ΜΗΥ Συστήματος (βλ Προσθήκη ΜΗΥ Συστήματος στον Περιηγητή ΜΗΥ Συστήματος)

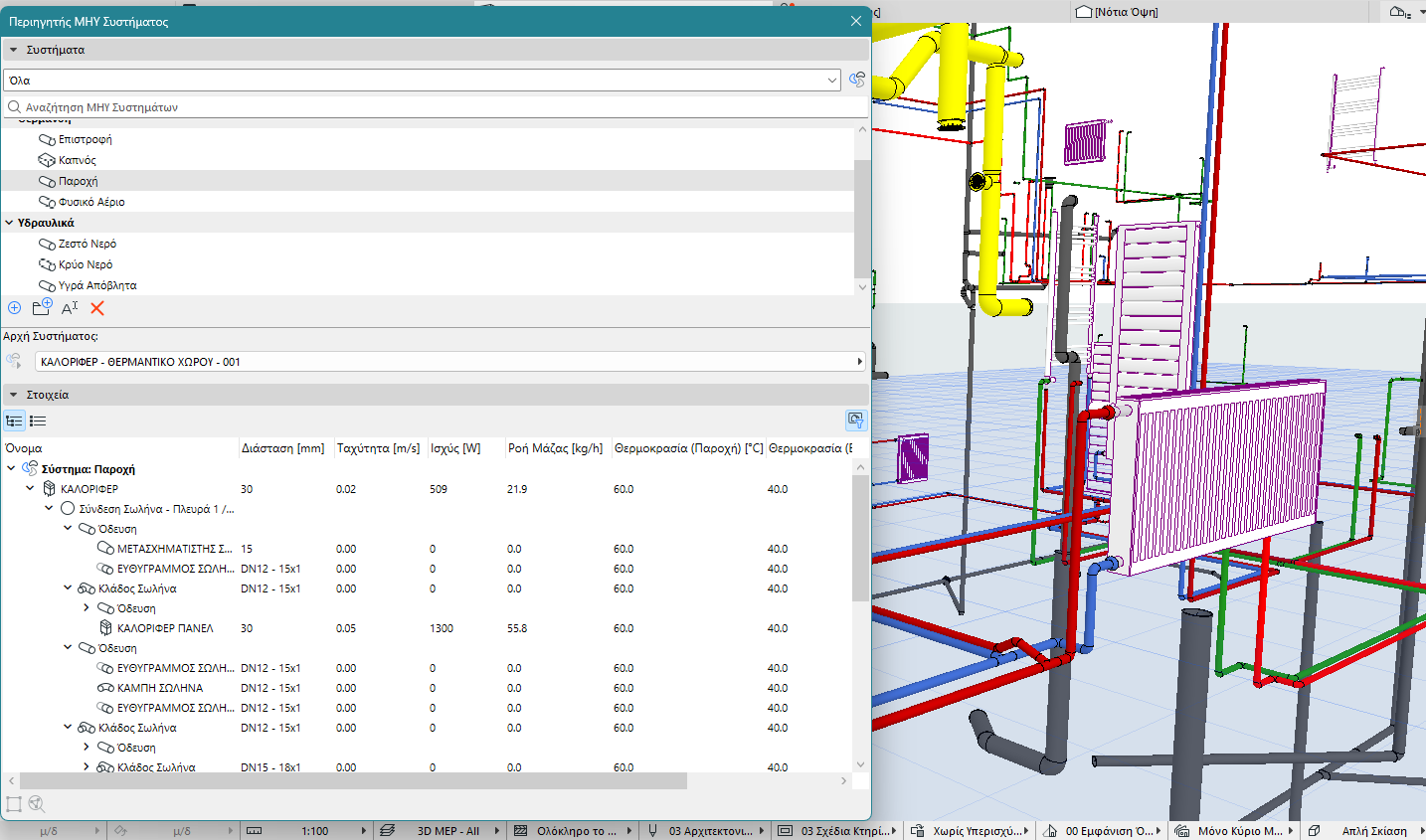

   Ο Περιηγητής ΜΗΥ Συστήματος εμφανίζει τα σχετικά δεδομένα για κάθε στοιχείο: Χωρητικότητες, θερμοκρασίες Παροχής και Επιστροφής, ροή μάζας, ταχύτητα.





   • Οι Χωρητικότητες προστίθενται μέχρι το σημείο εκκίνησης του Συστήματος
   • Η ροή Μάζας και η Ταχύτητα και η θερμοκρασία Επιστροφής υπολογίζονται για τις οδεύσεις και τα τμήματα
   • Τα δεδομένα αυτά βασίζονται στις διαστάσεις του στοιχείου καθώς και στα δεδομένα ικανότητας (ισχύος) και θερμοκρασίας που έχουν εισαχθεί για υδρονικά στοιχεία
5. Βελτιστοποίηση διαστάσεων σωλήνα: Με βάση τα δεδομένα που εμφανίζονται στον Περιηγητή ΜΗΥ Συστήματος, χρησιμοποιήστε το εργαλείο Βελτιστοποιητής Υδρονικών για να προσαρμόσετε τις διαστάσεις όπως απαιτείται.

Μπορείτε να εμφανίσετε αυτά τα δεδομένα για όλα τα μέρη του συστήματος χρησιμοποιώντας σημάνσεις και λίστες.
