Βελτιστοποιητής Υδρονικών

Ο Βελτιστοποιητής Υδρονικών αλλάζει το μέγεθος όλων των σωλήνων θέρμανσης με βάση την ελάχιστη και τη μέγιστη διάμετρο, καθώς και την ελάχιστη και τη μέγιστη ταχύτητα.

• Επιλέξτε οδεύσεις για αλλαγή μεγέθους, και στη συνέχεια, ανοίξτε τον Βελτιστοποιητή Υδρονικών (ΜΗΥ Γραμμή Εργαλείων ή Παράθυρα > Παλέτες)
• Καθορίστε εύρος τιμών για τις διαστάσεις σωλήνα και την ταχύτητα, και στη συνέχεια, κάντε κλικ στο κουμπί Αλλαγή Μεγέθους

Χρησιμοποιήστε αυτόν τον διάλογο αφού έχετε ορίσει τα υδρονικά συστήματα και έχετε ελέγξει τους υπολογισμούς στον Περιηγητή ΜΗΥ Συστήματος.

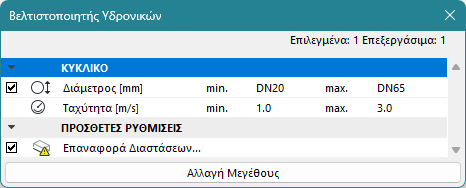

1. Ανοίξτε τον Βελτιστοποιητή Υδρονικών από τη ΜΗΥ Γραμμή Εργαλείων ή από το Παράθυρα > Παλέτες





2. Επιλέξτε μία ή περισσότερες οδεύσεις σωλήνων για αλλαγή μεγέθους. Ο διάλογος σας ενημερώνει για τον αριθμό των επιλεγμένων και επεξεργάσιμων στοιχείων.





   Σημείωση: Μία όδευση μπορεί να μην είναι επεξεργάσιμη εάν το ριζόχαρτο ή το στοιχείο της είναι κλειδωμένο.
3. Τσεκάρετε τους τύπους διαστάσεων που θέλετε να αλλάξετε το μέγεθος.
   • Ελέγξτε εάν θα συμπεριλάβετε και τυχόν ειδικά τμήματα στη λειτουργία αλλαγής μεγέθους.
   • Αποεπιλέξτε τις διαστάσεις που θέλετε να παραμείνουν ως έχουν.

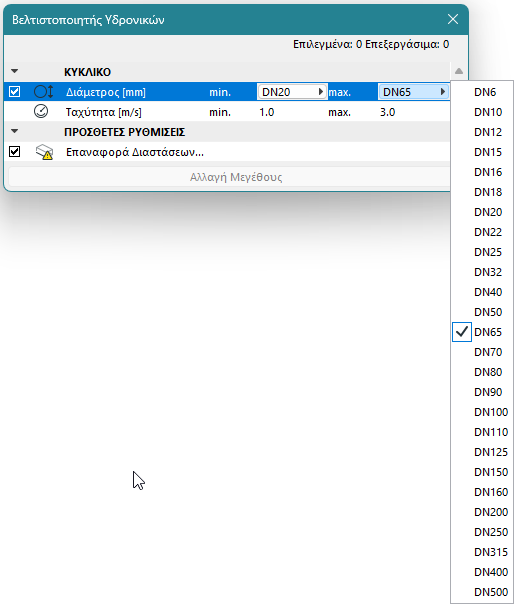

4. Καθορίστε εύρος τιμών για τη διάμετρο σωλήνα.
5. Καθορίστε εύρος τιμών για την ταχύτητα με βάση τις ειδικές απαιτήσεις για τις ελάχιστες και μέγιστες τιμές.





   Σημείωση: Για να ορίσετε μία σταθερή τιμή αντί για ένα εύρος τιμών, εισάγετε ίδιες τιμές για το ελάχιστο και το μέγιστο.
6. Πατήστε Αλλαγή Μεγέθους.
   • Ελέγξτε την οπτική πληροφόρηση για αποτελέσματα - αν λέει ότι δεν έγινε καμία αλλαγή μεγέθους, τότε οι οδεύσεις σας καλύπτουν ήδη τα όρια που έχουν οριστεί στον Βελτιστοποιητή Υδρονικών
   • Εάν το κουμπί Αλλαγή Μεγέθους είναι γκρι, δεν έχετε επιλεγμένες ή υπάρχουν μη επεξεργάσιμες οδεύσεις
