Felmérési pont

A felmérési pont általános hivatkozási pontként használható a különböző programokból származó modellek egyszerűbb összehangolása érdekében.

Bizonyos országokban egy-egy referenciapont megadása szabványos követelmény a terv készítésekor.

A felmérési pont a következőkhöz is használható:

A felmérési pont a BCF, DXF, DWG és IFC munkafolyamatoknak is része, amelyek ugyancsak a terv natív felmérési pontjait használják.

Csapatmunka esetén: a felmérési pont szerkesztéséhez először foglalja le a helybeállításokat.

Felmérési pontra vonatkozó parancsok

Használja a Beállítások > Terv beállításai > Felmérési pont menüpontot

Felmérési pont megjelenítése/elrejtése

A felmérési pont megjelenítéséhez kattintson a kapcsolóra.

Alapértelmezés szerint a felmérési pont a tervorigón található.

A mozgatásához kattintson rá és húzza el.

Felmérési pont zárolása

Ezzel a funkcióval elkerülhető a véletlen áthelyezés vagy szerkesztés.

Nagyítás a felmérési pontra

Nagyítás a felmérési pontra az alaprajzon.

Felmérési pont koordinátáinak megjelenítése

Megjeleníti a felmérési pont koordinátáit a tervben, a felmérési pont jobb oldalán.

A koordináták a terv hosszúsághoz megadott rajzi egységeit használják.

Helyzetadatok beállításához: lásd A felmérési pont alaprajzi jele és helyzete.

Északi irány megadása

Alaprajzon vagy a 3D-s ablakban:

  1. Kattintson az Északi irány a terven ikon megjelenítéséhez.
  2. Mozgassa a mutatót az északi irány a terven megadásához.

A felmérési ponthoz tartozó északi szög koordinátái ehhez igazodnak.



Felmérési pont koordinátáinak szerkesztése

Alkalmazza az alábbiak egyikét:

  • Kattintson a bal egérgombbal a felmérési pontra, majd a megjelenő követőben adja meg a koordinátákat
  • Kattintson a felmérési pontra, és húzza el azt
  • Forgassa el a felmérési pontot (lásd lent)
  • Használja a Hely beállítások parancsot (Beállítások > Terv beállításai)

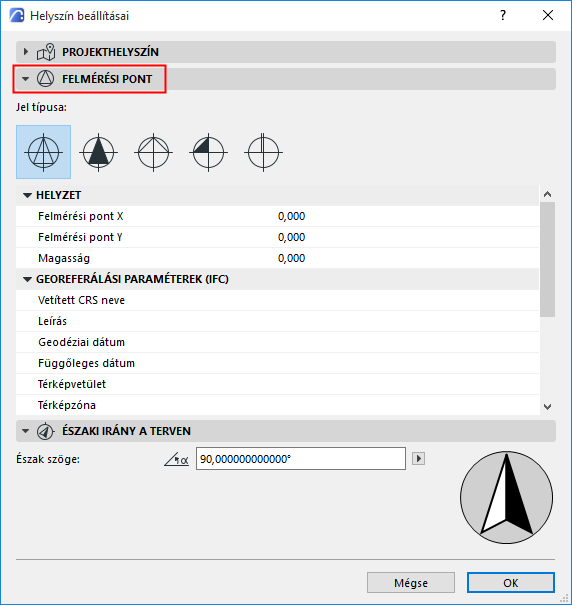

A felmérési pont alaprajzi jele és helyzete

  1. Nyissa meg a Hely beállítások Felmérési pont paneljét
    • a Beállítások > Terv beállításai > Helybeállítások parancsok segítségével
    • a terv nevének helyi menüje a Navigátorban

  2. Válasszon jeltípust a terv felmérési pontjához
  3. Adja meg a helyzetadatokat. A program a kelet–nyugati pozíció, észak–déli pozíció és magasság adatokat a tervorigótól méri.

GEOREFERÁLÁS

Ezek az IFC adatcsere során használt helyadatok, melyek exportálása IFC jellemzőként történik. Nincsenek hatással a felmérési pont helyére az MEP Designerben.

  • Exportálás IFC 2x3-on keresztül: Az adatok két új IFC tulajdonságkészletként kerülnek exportálásra.
  • Exportálás IFC4-en keresztül: Új IFC elemek jönnek létre: IFC térkép átalakítás, és vetített IFC CRS.

    Az IFC georeferálás használati útmutatója.

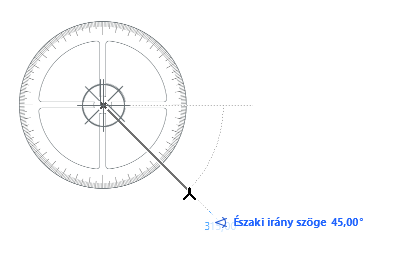

Felmérési pont elforgatása

Az alaprajzon:

  1. Álljon a kurzorral a felmérési pontra annak előzetes kijelöléséhez.
  2. A helyi menüben kattintson a Felmérési pont elforgatása lehetőségre, majd forgassa el a pontot a képernyőn

    RotateSurveyPoint.png  RotateSurveyPoint2.png

A szokásos Szerkesztés > Elforgatás parancs is használható, vagy módosítsa a Követő értékeket.
