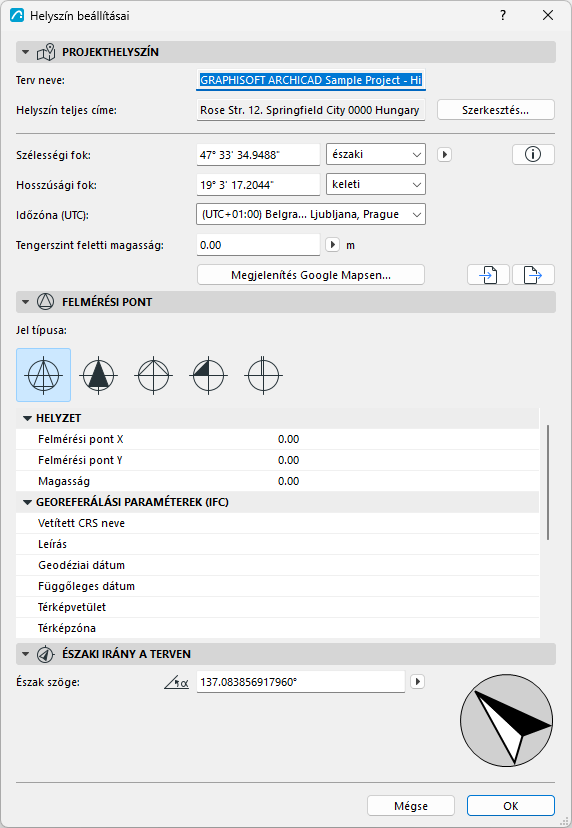

Helybeállítások

Projekthelyszín

A terv megnevezése és a helyszín teljes címe adatok a Tervinformációk párbeszédablakból származnak.

Kattintson a Szerkesztés lehetőségre az adatok módosításához a Tervinformációk párbeszédablakban.

Lásd Tervinformációk.

Adja meg a Terv helyének szélességi és hosszúsági fokát.

• A maximális pontosság érdekében (pl. Energetikai elemzés esetén) határozza meg és adja meg a terv helyének pontos szélességi/hosszúsági fokát.
• Az északi és déli szélességi fok, valamint a keleti és nyugati hosszúsági fok között az előugró menükben tud váltani.
• Válassza ki a kívánt mértékegységet a kiúszó menüből.

Időzóna

Adja meg a Terv helyének időzónáját az egyezményes koordinált világidőhöz (UTC) viszonyított plusz vagy mínusz eltéréssel.

Magasság

Adja meg a terv helyének magasságát a kívánt mértékegységben.

• A Beállítások > Terv beállításai > Referenciaszintek menüben található magassági adatokat a tervben alkalmazott Tengerszint referenciaszinthez használja a program.
• A magassági adatokra a terv SketchUp és Google Earth formátumba történő exportálásakor van szükség.

  Lásd még: SketchUp (.skp) és Google Earth (.kmz).

Hely adatainak megtekintése és lekérdezése a Google Maps használatával

Aktív internetkapcsolat esetén kattintson a Mutatás a Google Maps-ben lehetőségre a terv helyének megjelenítéséhez a megadott szélességi/hosszúsági adatok alapján.

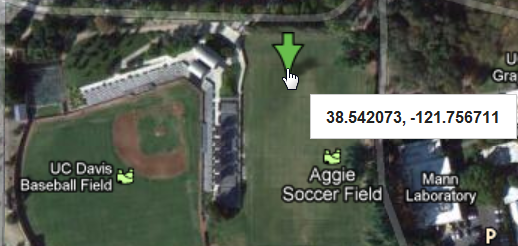

Nagyítson a kívánt helyszínre a pontos adatok lekérdezéséhez a Google Maps-ben. A jobb egérgombbal jelenítse meg a helyi menüt, majd válassza a „Mi van itt?” lehetőséget a szélességi/hosszúsági adatok megjelenítéséhez (és szükség esetén másolásához).

Helybeállítások importálása/exportálása (XML, SketchUp, Google Earth)

A helybeállítások XML, Google Earth (.kmz) vagy SketchUp (.skp) formátumban történő továbbításához használja az Importálás és Exportálás gombokat.

Mindhárom formátum használható tervek közötti adattovábbításhoz. A Google Earth és SketchUp formátumoknál a felhasználók a SketchUp és Google Earth modellekhez igazíthatják modelljeiket.

• Az XML formátum a hosszúsági és szélességi adatokat, a szögmegjelenítési formátumot, az időzónát, a magassági adatot és mértékegységet, az északi irányt és a megjelenítési formátumot tárolja.
• A Google Earth (.kmz) formátum a hosszúsági, szélességi és magassági adatokat tárolja egyedüli helymegjelölésként. Az import funkció használatakor az egyedüli helymegjelölést tartalmazó kmz fájlok hosszúsági, szélességi és magassági adatai is beolvasásra kerülnek. A magassági adat is importálva lesz, ha abszolút módban van megadva (és nem relatív vagy helyhez rögzített módban).
• A SketchUp (.skp) formátum a hosszúsági, szélességi és magassági adatokat, az északi irányt és az időzónát exportálja és importálja. (A Telek címe: város és a Telek címe: ország adatok esetén csak az exportálás lehetséges, az importálás NEM.)

  További információk a SketchUp-ról:

• importálás: lásd SketchUp (.skp)
• egyesítés: lásd SketchUp (.skp) fájl összefűzése
• exportálás: lásd SketchUp (.skp)

  További információk a Google Earth alkalmazásról:

• importálás: lásd Google Earth (.kmz)
• egyesítés: lásd Google Earth fájl (.kmz) összefűzése
• exportálás: lásd Google Earth (.kmz)

Felmérési pont panel

• Válasszon jeltípust a terv felmérési pontjához.
• Adja meg a beállításra és a georeferálásra vonatkozó adatokat.

  Lásd Felmérési pont.

Északi irány a terven

Északi irány a terven meghatározása (Hely beállítások párbeszédpanel)

Adja meg az azimut (iránytű) szögértékét, vagy mozgassa az iránytű mutatóját a megfelelő helyre.

Az előugró menüből válassza ki a Terv északi iránya kijelzett egységét.

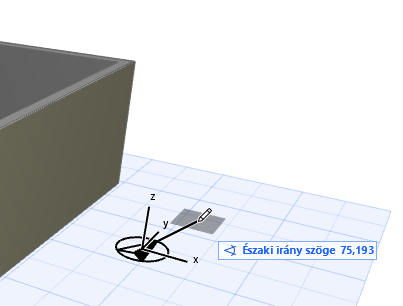

Északi irány megadása (grafikusan)

Az Északi irány a terven megadása parancs a következő helyeken található:

• Lehetőség > Terv beállításai > Északi irány a terven megadása

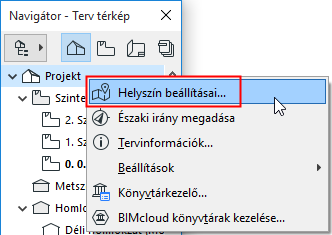

• a terv nevének helyi menüje a Navigátorban

Alaprajzon vagy a 3D-s ablakban:

1. Kattintson az Északi irány a terven ikon megjelenítéséhez.
2. Mozgassa a mutatót az északi irány a terven megadásához.

A felmérési ponthoz tartozó északi szög koordinátái ehhez igazodnak.

Az Északi irány a terven a következőkre van hatással:

• Az Energetikai elemzés funkció számításai.
• Bizonyos Belső falnézet jelek olyan szöveget tartalmaznak, mely megjeleníti a terv északi irányát.
• A tervben elhelyezett Északi jel tárgy (a terv könyvtárában) mutatja a terv északi irányát. (Ehhez be kell jelölnie az „Északi irány követése a terven” négyzetet a tárgy beállításainál.)
• A Beállítások > Terv beállításai > Mértékegységek és Szintek panelen a Geodéziai egység kiválasztása esetén a Koordinátamező és a Követő északi iránya ugyanaz lesz, mint az itt beállított.
• A Nap azimut kiszámítása a Terv északi irányának megfelelően történik (ahol kelet iránya 0,00 fok).

  A Nap pozícióját Nézőpont beállítása párbeszédpanelban lehet beállítani. Lásd Nap pozíciója.
