Vonaltípus szerkesztése (szimbolikus)

A szimbólum vonaltípus másolt 2D rajzelemek egy egyedi sablonján alapul.

Új szimbólum vonaltípus létrehozásához:

1. Rajzolja fel a sablont az alaprajzra vagy egy másik ablakban vonalak, ívek és fogópontok használatával.
2. Válassza ki a 2D-s elemeket.
3. Válassza a Szerkesztés > Másolás menüparancsot.
   Megjegyzés: Egyedi vonaltípus meghatározására csak ívek, vonalak és fogópontok használhatók. Görbe, kitöltés, szöveg és egyéb elem nem használható.
4. Nyissa meg a Vonalak párbeszédablakot (Beállítások > Elemattribútumok > Vonalak).
5. Kattintson az Újra.
6. Az új vonal párbeszédablakban válassza a Speciális lehetőséget, majd kattintson az OK gombra.

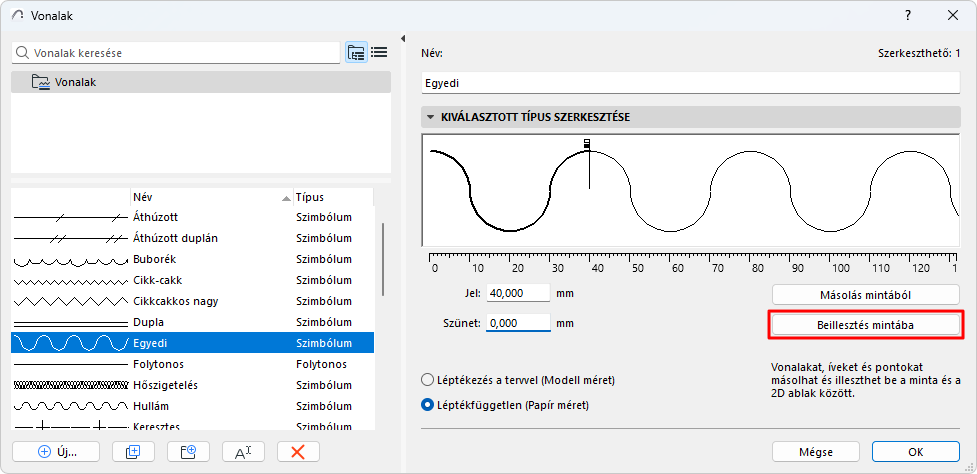

7. A vonalak párbeszédablakban kattintson a Beillesztés mintába gombra a grafikus szerkesztő rész alatt.
   Megjegyzés: A hagyományos másolás-beillesztés műveletek ebben a párbeszédablakban nem működnek.





A jel megjelenik a szerkesztőablakban.

• Fekete zászló: a vonalszakasz vége.
• Fehér zászló: a szakaszok közötti szünet

A vonalszakasz és a szünet szerkesztéséhez húzza vízszintesen a zászlókat, vagy módosítsa azok értékét a lentebb található Vonal vagy Szünet mezőkben.

A vonalrész egészként nyújtható ill. zsugorítható.

A létrejövő egyedi vonalon a beillesztett elemeket befoglaló négyzet közepe a középvonalra kerül.
