Vonalak

A vonalak attribútumok, melyek a Beállítások > Elemattribútumok > Vonalak útvonalon határozhatók meg.

A vonaltípusok azok beállítási párbeszédpaneljeiben rendelhetők hozzá az elemekhez.

Amikor például meghatározza, hogyan jelenjen meg egy Oszlop egy 2D ablakban, különböző vonalakat alkalmazhat a mag körvonalazásához, a felső rész megjelenítéséhez és kereszteződésének alaprajzi jeléhez.

Vonaltípusok szerkesztése és kezelése

Használja a Vonalak párbeszédpanelt (Beállítások > Elemattribútumok > Vonalak) a szabványos vonalak módosításához (folytonos, pontozott, szaggatott stb.) és új vonalak megadásához.

További részleteket ld. Az attribútum párbeszédpanelek használata.

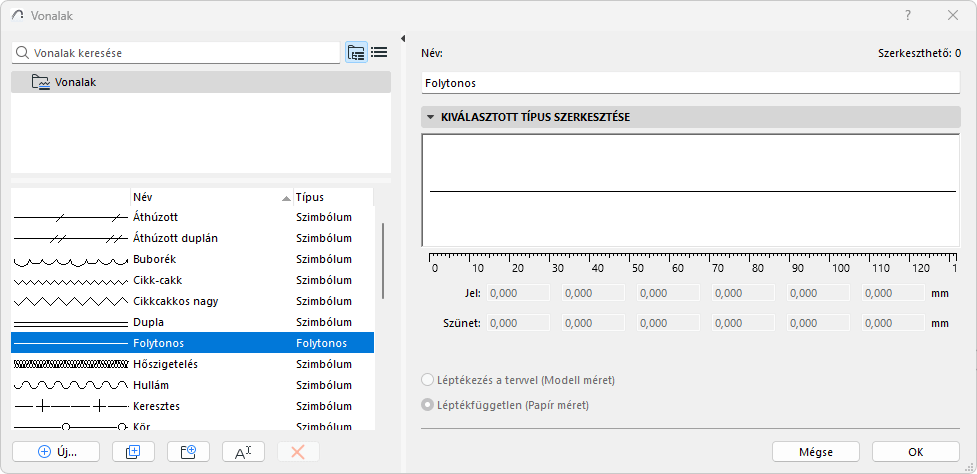

Válasszon vonaltípust a párbeszédpanel bal oldalán, és módosítsa annak paramétereit a jobb oldalon.

Megjegyzés: A folytonos vonalak nem szerkeszthetők.

Új vonaltípus létrehozása

  1. Kattintson az Újra.
  2. Vonaltípus kiválasztása:


Állítsa be a vonalparamétereket az itt leírtak szerint:

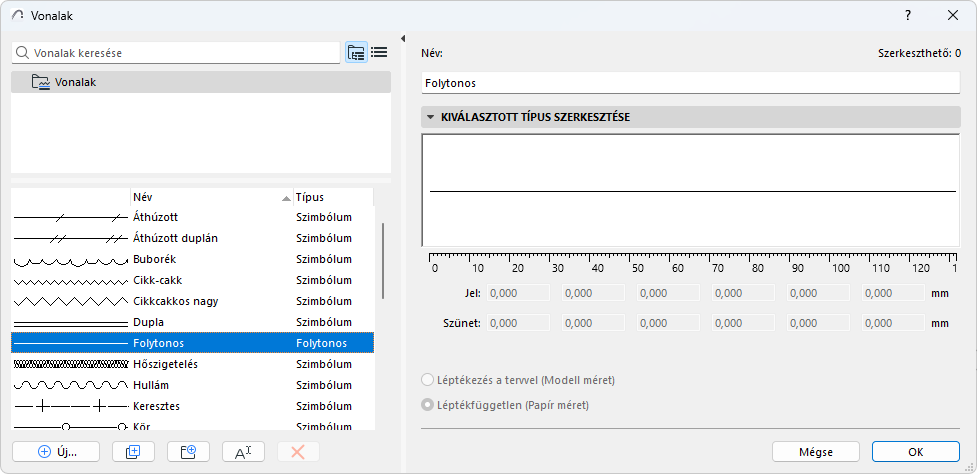

Vonaltípus szerkesztése (szaggatott)

Vonaltípus szerkesztése (szimbolikus)

Vonalvastagság

Minimális vastagság (alapértelmezett)

Alapértelmezés szerint minden vonal Minimális vastagsággal, egy pixel szélesen jelenik meg.

  • Aktiválhatja a Vastag metszési vonalakat is, a (Nézet> Megjelenítési lehetőségek); valamennyi metszeti vonal vastagon jelenik meg (két pixel szélesen, függetlenül a vonal valós vastagságától). Minden egyéb vonal minimális vastagságú lesz.

Valós tollvastagság

Kapcsolja be a valós tollvastagságot a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban. Mindegyik vonal tollvastagsága az ahhoz megadott értéket tükrözi (a Tollak és színek párbeszédablakban megadottak szerint).

Vonalak léptékezése

A vonalaknak a képernyőn, a nyomtatón vagy a rajzgépes rajzon való megjelenése az alábbiaktól is függ:

  • Léptékezés a tervvel (modellméret): A vonal típusának megjelenítése a modellel azonos méretarányban minden exportáláskor.
    Megjegyzés: Kerülje a léptékes vonaltípus szerkesztését olyankor, ha a terv és a vonaltípus léptéke eltérő, mivel ez torzítást idézhet elő.
  • Léptékfüggetlen (papírméret): A vonaltípus megjelenítése, rajzolása és nyomtatása állandó méretben, a nyomtatási léptéktől függetlenül.
