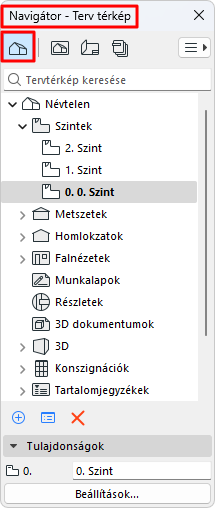

A terv nézőpontjainak fastruktúrája mappákba rendezve. A nézőpont ikonok (a Navigátorban és a lapsávon) fekete színűek.
A keresőmezőben név alapján kereshetők az elemek.
Mi az a nézőpont?
A nézőpont olyan, mint a terv egy adott részére nyíló ablak.
A nézőpontok a Navigátor Terv térképén vannak felsorolva mappákba rendezve (minden nézőponttípushoz egy róla elnevezett mappa tartozik).
Metszet típusú nézőpontok esetén tetszőleges számú egyéni almappába is rendezheti azokat.
Megjegyzés: Amikor menti egy nézőpont beállításait, létrejön egy nézet, amely hozzáadódik a Nézet térkép listájához és lehelyezhető egy Tervlapra.
A Terv térkép mappái
Szintek
A tervben meghatározott összes szint.
Megjegyzés: A Terv térképen található szintazonosító nem szerkeszthető. A Szintazonosító megegyezik a Szint számával, amely a Szintek beállításaiban adható meg.
Metszetek, homlokzatok, falnézetek, munkalapok, részletek és 3D dokumentumok
A vonatkozó nézőpontokat tartalmazó mappák.

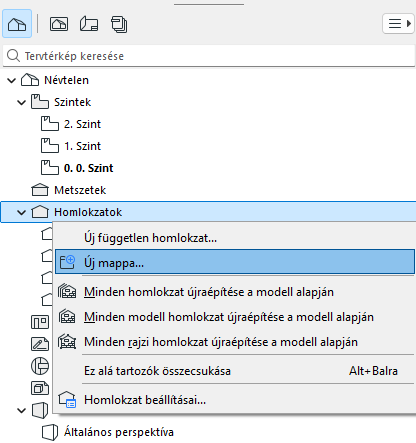

Ezen nézőpontok esetén tetszőleges számú egyéni mappát és almappát hozhat létre: kattintson a jobb gombbal egy elemre, majd hozzon létre új mappát a helyi menü parancsaival.
Húzás (metszet típusú mappák és nézőpontok)
A nézőpontokat bármely szinten szabadon mozgathatja a különböző mappák között húzással
Egyszerre több nézőpontot és/vagy mappát is kijelölhet, és egyszerre húzhatja át azokat egy új helyre
A húzás csak a Tervtérkép fa egyazon szakaszán belül működik. Például homlokzatok nem húzhatók át a metszetek közé.
A húzás után az azonos nevű elemek automatikusan átnevezésre kerülnek egy sorszám hozzáadásával
A Falnézet családok nem választhatók szét: a szülő- és gyerekelemek mindig együtt mozognak
Megjegyzés: A Tervtérkép bármelyik mappáját klónozhatja, hogy létrehozza a hozzá tartozó kapcsolt nézetek készletét a Nézettérképen. Ha a Tervtérképen metszet típusú nézőpontokat helyez át más mappákba, a Nézettérkép klónmappái automatikusan frissülnek.
3D
3D vetítéseket és kameraútvonalakat tartalmaz.
Két alapértelmezett vetítés elérhető: általános perspektíva és általános axonometria.
Amikor Kamerákat helyez el a tervben, azoknak a neve az Útvonal név alatt csoportosítva jelenik meg a 3D mappában.
A tervdokumentáció részeként létrehozott interaktív konszignációkat (elemek, összetevők, felületek) tartalmazza. A konszignációk használhatók a szerkezeti elemek gyártóktól történő megrendeléséhez és az elemek konzisztenciájának ellenőrzéséhez adott kritériumok alapján.
