Interaktív konszignáció
Az Interaktív konszignáció funkció használatával a modell alapján konszignációkat hozhat létre.

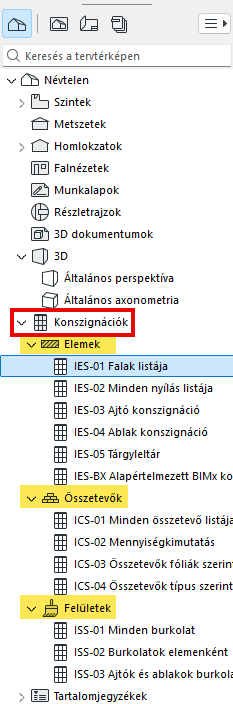

Az Interaktív konszignációk a projekt nézőpontjai, és a Navigátorban jelennek meg.

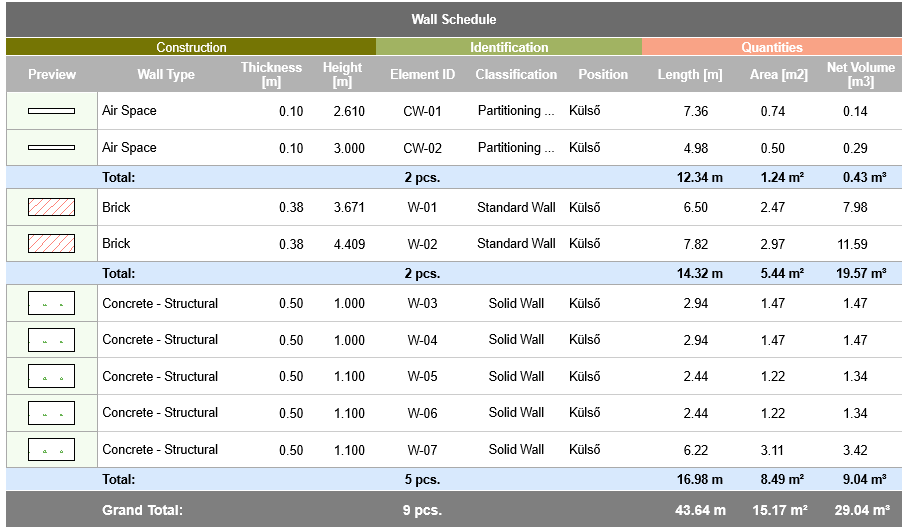

- Az Elemlisták az elemek paramétereit sorolják fel
- A Komponenslisták az összetett, profil- vagy alapelemek minden egyes összetevőjére vonatkozó információkat tartalmazzák
- A Felületi listák az elemek külső felületeit sorolják fel
A következőket teheti:
- Az konszignáció mezők értékeinek szerkesztésével közvetlenül frissítheti a modell elemeinek paramétereit
- A konszignációkat elmentheti nézetként, majd elhelyezheti azokat a Tervlapokon
- A konszignációkat elmentheti más fájlformátumokban: tabulált szövegként, illetve DWF, .xls és PDF formátumban (Windowsban .doc formátumban is)
- A konszignációkat kimásolhatja és beillesztheti bármely 2D ablakba (általában Munkalapba) – ebben az esetben a konszignáció egy nem interaktív 2D objektummá válik
- Különböző feltételek alapján szűrést alkalmazhat a listázandó elemekre, összetevőkre vagy felületekre
