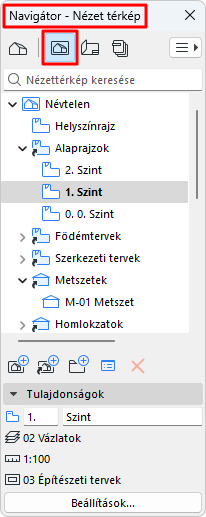

Navigátor Nézet térkép
A terv mentett nézeteinek listája.
A nézet ikonok (a Navigátorban és a lapsávon) kék színűek.
A keresőmezőben név alapján kereshetők az elemek.
Mi az a nézet?
A nézet a nézőpont tárolt változata. A nézetet az adott célra megadott nézetbeállítások határozzák meg.
Nézet beállításai
A Nézet beállításai a következők:
- Fóliacsoportok
- Lépték
- Részleges szerkezetmegjelenítés
- Tollkészlet
- Modellnézet beállítások csoportja
- Rajz felülírás
- Átépítési szűrő
- Tervopció-kombináció
- Alaprajzi metszősík
- Méretek
- Nagyítás és elforgatás
- Kép beállítások (3D-s ablak nézeteknél): ezeket a Nézőpont beállítása (beleértve az aktuális nagyítást), Elemek szűrése 3D-ben, 3D stílusok, 3D-s metszősíkok, 3D-s metszés és Fényképezés beállításai párbeszédpanelek tartalmazzák.
- Létező Kijelölés (csak 3D)
Nézet beállítása
A nézet beállításához nyisson meg egy projekt ablakot (Alaprajz, Metszet/homlokzat/BF, 3D-s Dokumentum, Részlet, 3D, Interaktív konszignáció vagy Lista), és változtassa meg a beállításait úgy, ahogy szeretné.
Az alsó gördítősáv Gyors lehetőségek vezérlői kényelmesen használhatók.
Lásd Gyors lehetőségek sáv.
A tárolt nézetek beállításai még akkor is változatlanok maradnak, ha maga a terv tartalma módosul.
További részleteket lásd Mappa másolása a Nézet térképben.
Nézet mentése
Egy nézet eltárolásához az alábbi lehetőségek állnak a rendelkezésére:

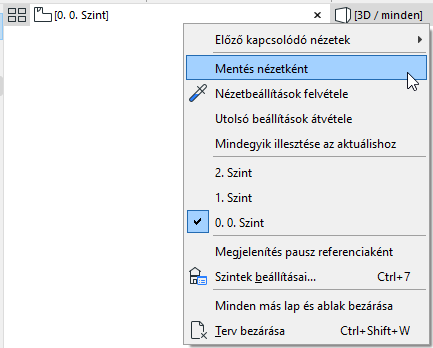

- Kattintson a Mentés nézetként parancsra a lap helyi menüjében
- Kattintson a Jelenlegi nézet mentése parancsra, amely a legördülő navigátorban, a nézőpont helyi menüjében található

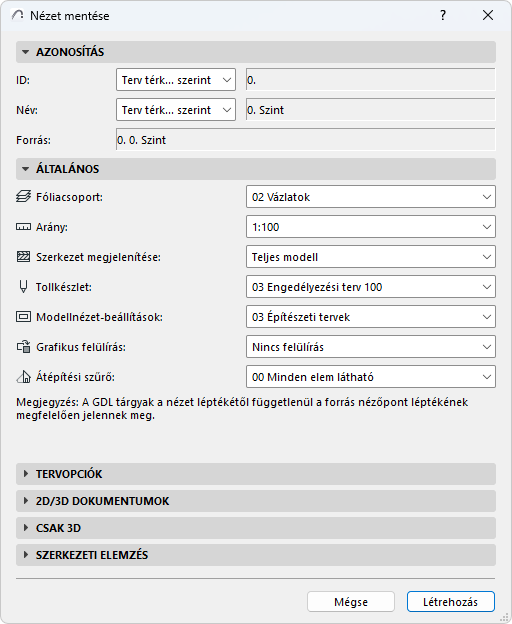

Megjelenik a Nézet beállításai párbeszédablak, lehetővé téve a beállítások módosítását a nézet elmentése előtt. A nézet mentéséhez kattintson a Létrehozás parancsra.
A (kék színű) lapsáv ikon azt jelzi, hogy a lap mentett nézetnek felel meg.
Nézet újradefiniálása az aktuális beállításokkal
Akkor használja, ha az éppen nyitott nézet beállításai a mentett beállításokhoz képest módosultak, és felül kívánja írni a mentett beállításokat.
Alkalmazza az alábbiak egyikét:

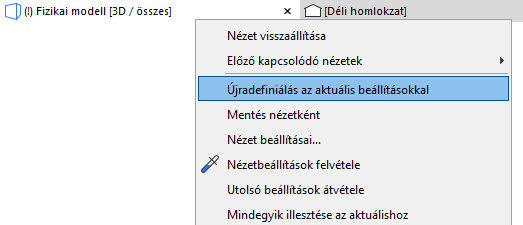

- Használja a nézet lap helyi menüjében lévő Újradefiniálás parancsot

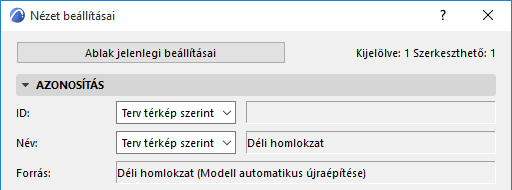

- Kattintson az Ablak jelenlegi beállításai lehetőségre a Nézet beállításai párbeszédpanelen.
Lásd még: Aktuális kamera- és láthatósági beállítások lekérdezése.
Nézet visszaállítása a Navigátorban

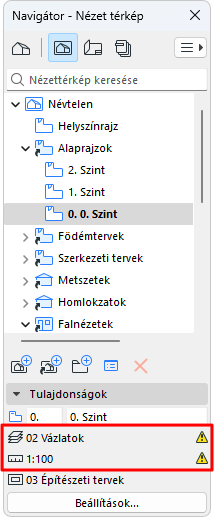

Ha az aktuális nézet, amelyet éppen módosít, már nem a mentett Nézet beállításokat használja, a Navigátor alján – a módosított beállítások mellett – egy sárga színű „figyelmeztetés” ikon látható, jelezve, hogy a jelenleg aktív nézet beállításai nem felelnek meg az eredeti nézetbeállításoknak.
Az alábbi ábrán például látható, hogy az aktuális ablak vagy lap arányai, nagyítása és fóliabeállításai eltérnek a mentett nézetétől.
A nézet mentett beállításainak visszaállításához kattintson duplán a nézetre a Navigátorban.
