Modellnézet-beállítások: Lépcsők beállításai
A Modellnézet-beállítások befolyásolják a lépcsők 2D-s és 3D-s megjelenését a képernyőn és a végeredményen. Meghatározzák a lépcsők részletességét a Metszetek, Homlokzatok és 3D nézetekben, valamint az alaprajzi megjelenést (Alaprajz vagy Mennyezeti terv) 2D-ben.
Lépcsők beállításai

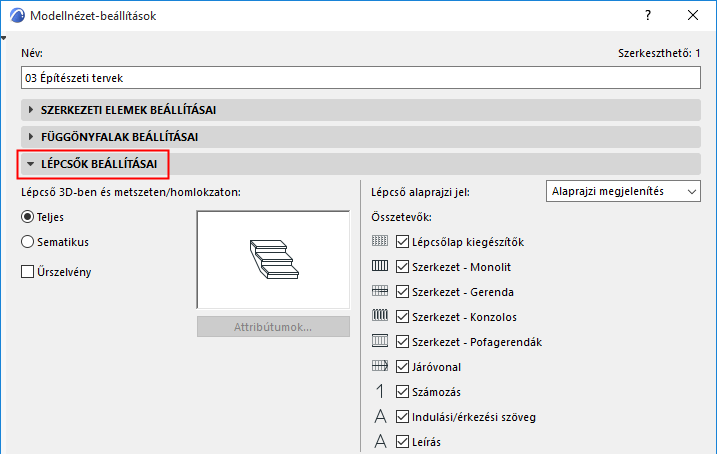

Ez a panel a Dokumentáció > Modellnézet > Modellnézet-beállítások menüpontban található.
Lépcső részletessége 3D-ben és metszeten
Válassza a Teljes vagy Sematikus opciót: ezek határozzák meg a lépcsők megjelenését és végeredményét a Metszetek/Homlokzatok, 3D és 3D Dokumentum ablakokban (beleértve a szerkesztő módot).
- Teljes módban a lépcső minden részlete, azaz az összes 3D-s alárendelt elem teljes részletességgel látható.
- Sematikus módban egy folytonos membránfelület jelzi a lépcső felső felületét.

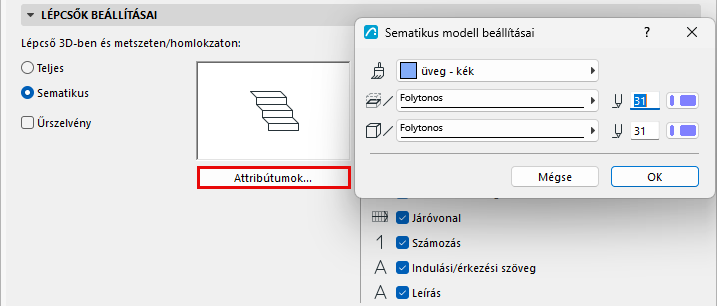

- A Sematikus opció esetén: kattintson a Jellemzők lehetőségre a felület és a vonal beállításainak megadásához a 3D és Metszet nézetben megjelenített lépcsőkre vonatkozóan.
- Űrszelvény: segítségével megjeleníthető vagy elrejthető az űrszelvény 3D és Metszet nézetben.
Lépcső alaprajzi jel: alaprajzi megjelenítés vagy Mennyezeti terv kiválasztása

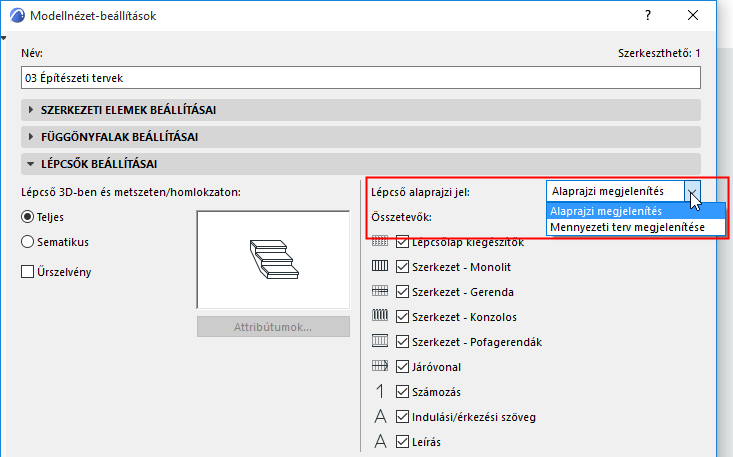

Állítsa be ezt a vezérlőt a Lépcső alaprajzi jele számára: a két elérhető opció az „Alaprajzi megjelenítés” és a „Mennyezeti terv megjelenítése”.
Minden lépcsőhöz két beállításcsoport tartozik (melyek a lépcső saját Lépcső beállítások párbeszédpaneljén találhatók). Ezekkel adhatók meg a megjelenítési beállítások a két jeltípushoz. A Modellnézet-beállítással (Lépcső alaprajzi jel) adható meg, hogy mely beállításcsoportot kívánja használni modellnézet szerint.
Lásd még: Alaprajz/Mennyezeti terv megjelenítése (Lépcső beállítások).
Lépcső alaprajzi jel elemeinek megjelenítése/elrejtése (Modellnézet-beállítások szerint)

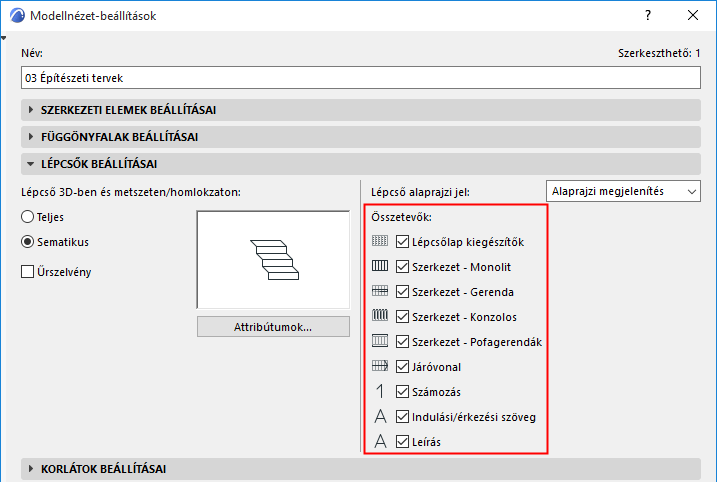

A Modellnézet-beállítások > Lépcső- beállítások menüpontban elérhető jelölőnégyzetekkel adhatók meg azok az elemek, amelyeket használni kíván a Lépcső jeleknél modellnézet szerint.
Ezek a beállítások minden egyes lépcsőre vonatkozóan módosíthatók a Lépcső beállításoknál.
Lásd Lépcső beállítások: Alaprajzi jel összetevői.
Az alaprajzi jelek megjelenítésének finomhangolásához nyissa meg a Modellnézet-beállításokat, és használja „A Lépcső és Korlát alaprajzi jelek részletessége” panelt.
Lépcsők modellnézet-beállításai: Példák
A lépcsőkre vonatkozó Modellnézet-beállításokkal rugalmasan finomítható a lépcsők 2D-s megjelenítése a különböző modellnézetek szerint.

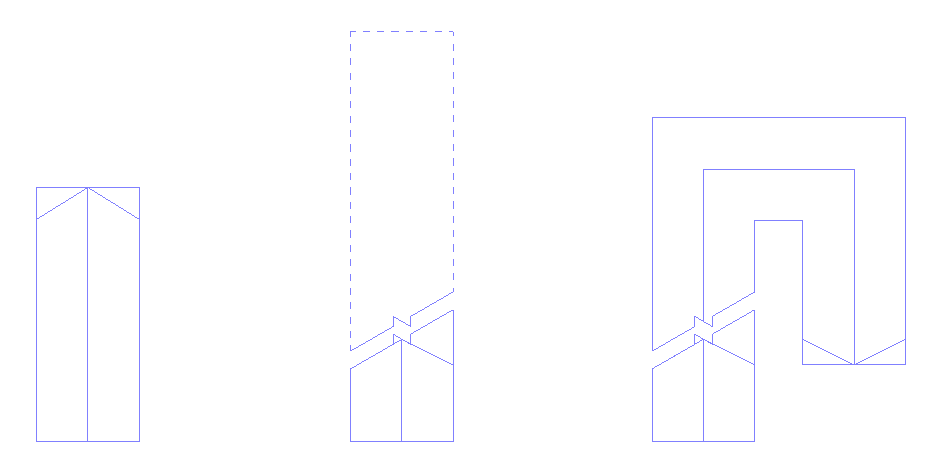

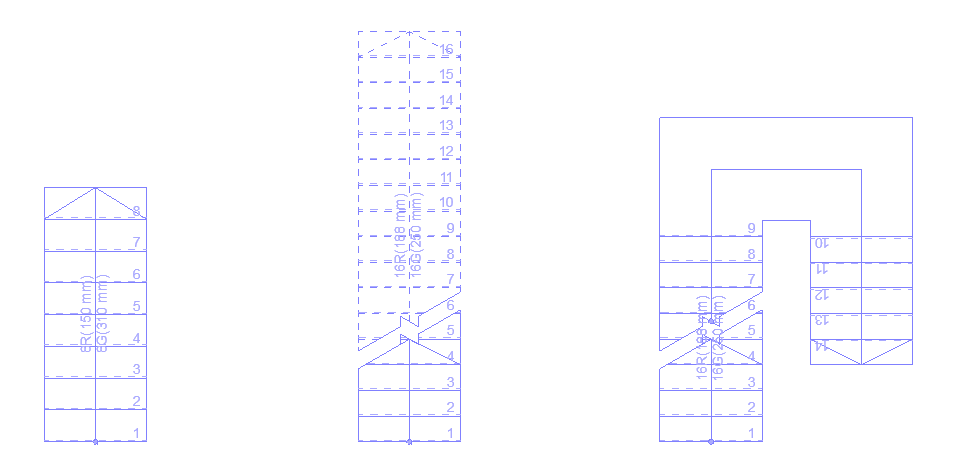

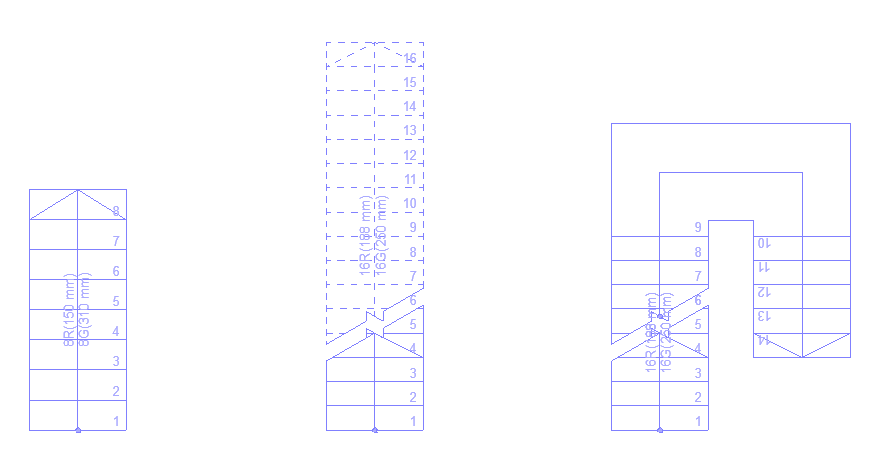

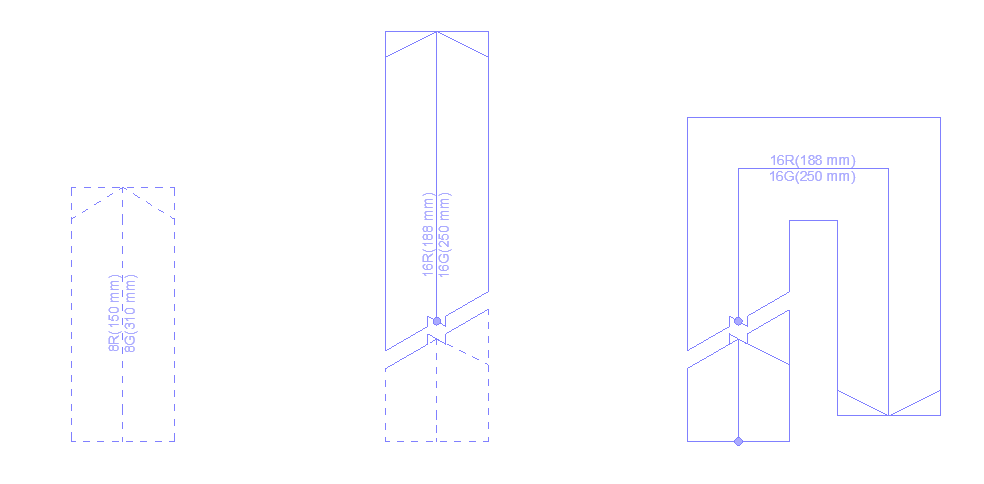

A 0. szinten a következő három lépcső látható különböző lépték mellett. Balról: bejárati lépcső, szintek közötti lépcső, lépcsőház.
