Modellnézet-beállítások: A Lépcső és Korlát alaprajzi jelek részletessége
Ez a panel a Dokumentáció > Modellnézet > Modellnézet-beállítások menüpontban található. Ezekkel a beállításokkal adhatja meg a Lépcső és Korlát alaprajzi jelek megjelenítését az alaprajzokon és a mennyezeti terveken.
Alapértelmezés szerint az „Egyszerű beállítások” konfiguráció látható. Ha testre kell szabnia ezeket az Egyszerű beállításokat, használja a Haladó beállítások lapot a részletesebb opciókhoz.
Egyszerű beállítások a lépcső/korlát részletességéhez

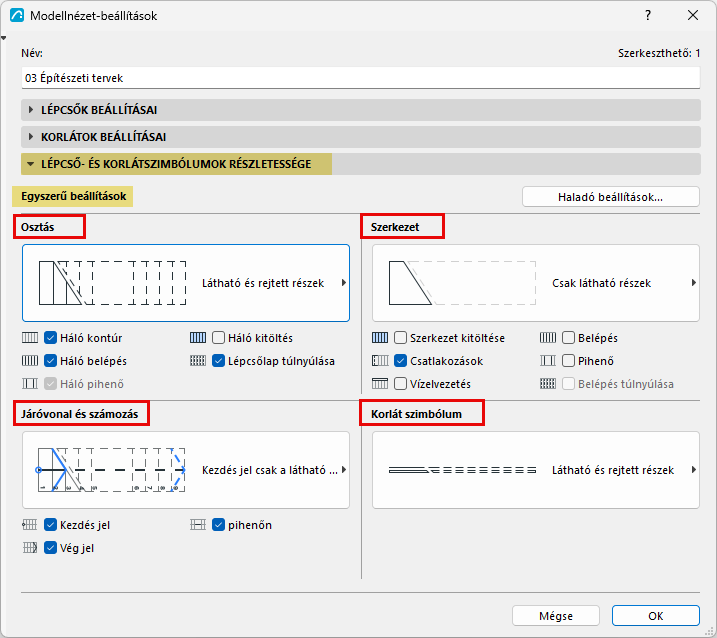

Az Egyszerű beállítások módban a Lépcső és Korlát alaprajzi jelek négy fő csoportja jelenik meg: Háló, Szerkezet, Járóvonal és Korlát.
Ezen a lapon adhatja meg a kívánt megjelenítési beállításokat.

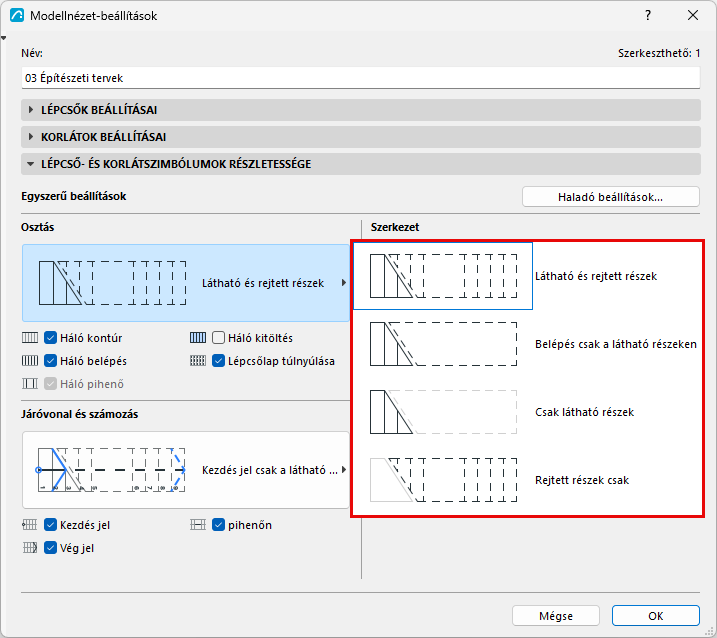

Jelölje be a megjelenítendő elemek jelölőnégyzeteit az egyes csoportokban. Ezután a felugró menüben állítsa be a kívánt részletességet.
Látható és rejtett részek

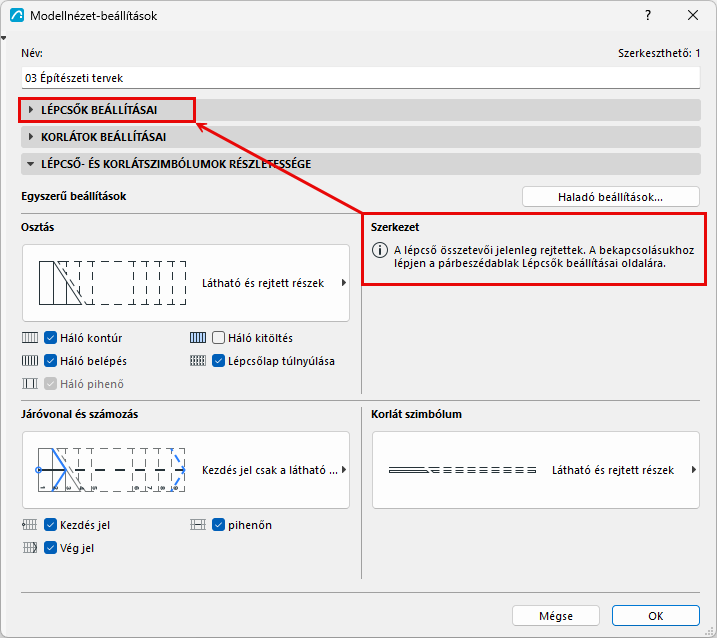

A lépcső ún. látható részei határozzák meg a lépcső elsődleges megjelenését. Beállításukhoz válassza a „Látható” vonaltípust a Lépcső beállításoknál (ez általában egy folytonos vonal).
A lépcső ún. rejtett részei határozzák meg a lépcső másodlagos megjelenését. Beállításukhoz válassza a „Rejtett” vonaltípust a Lépcső beállításoknál (ez általában egy szaggatott vonal).
Lásd Jellemzők megadása az egyes Lépcső alaprajzi jel elemekhez.
A látható részek általában a törésjel alatt, míg a rejtett részek a jel felett találhatók.
Haladó beállítások a lépcső/korlát részletességéhez
Használja ezt a módot a lépcső/korlát alaprajzi jelek megjelenítésének részletes testreszabásához. A megnyitásához kattintson a „Haladó beállítások” gombra A Lépcső és Korlát alaprajzi jelek részletessége panel Egyszerű beállítások módjában.

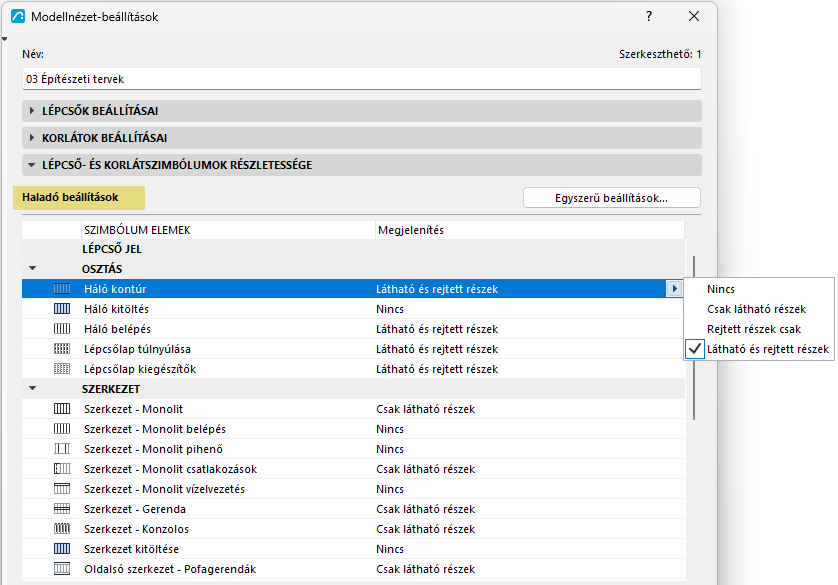

A Haladó beállítások módban az összes alaprajzi jel összetevő megjelenik egy lista formájában, logikai csoportokba rendezve. A felugró menüben adja meg a megjelenítési beállításokat.

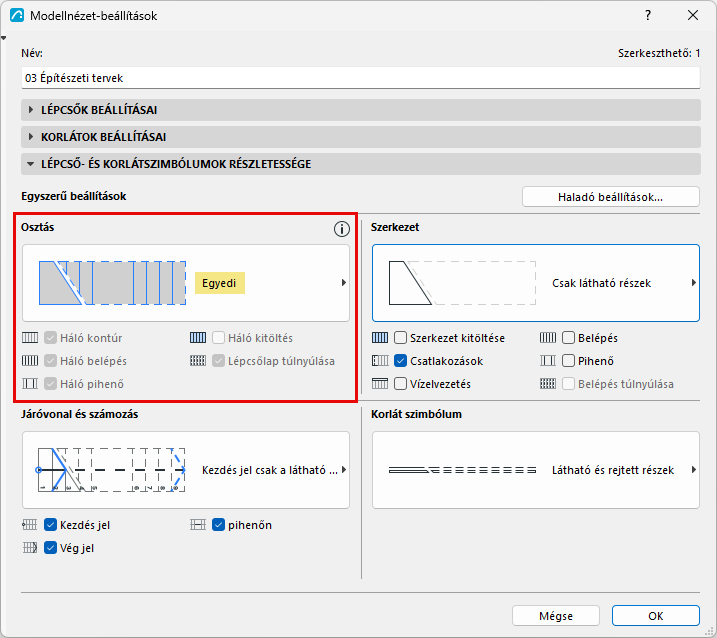

Ha módosításokat hajt végre a Haladó beállításokban (például elrejti a Hálót), ez felülírja az Egyszerű beállításokat, ahol a vonatkozó vezérlők „egyéni” értékkel jelennek meg.
