Oszlop alaprajzi és metszeti megjelenítése

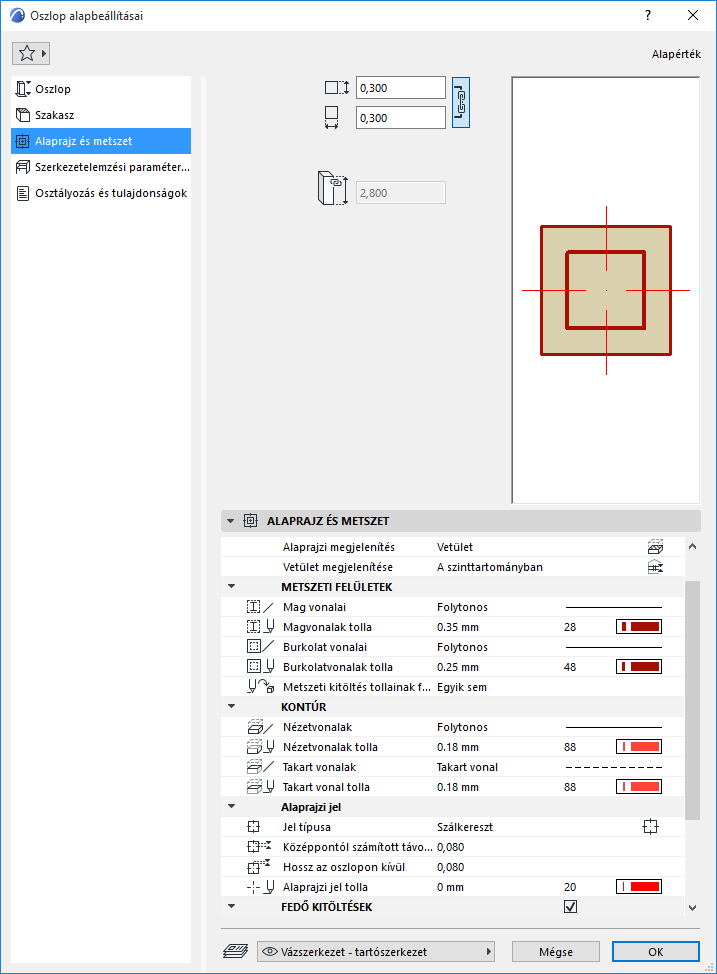

Használja az Oszlop beállításainál található Alaprajz és metszet oldalt.

Lásd Elem alaprajzi és metszeti megjelenítése.

Takart vonalak

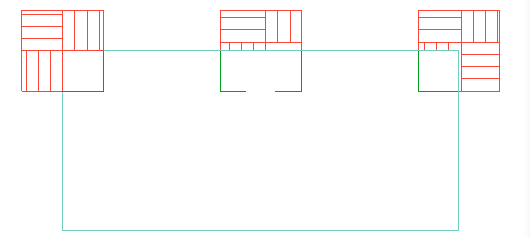

Definiálja a takart vonalak attribútumait. A födém alatti oszlopoknál a program takart vonalakat használ, ha ez az opció be van kapcsolva a Modellnézet-beállításoknál.

Lásd Szerkezeti elemek modellnézet-beállításai.

Alaprajzi jel

Jel típusa: Egyszerű, Átlós, X vagy Szálkereszt

Megjegyzés: Profilos oszlop esetén csak a Sima és szálkereszt alaprajzi jelek érhetők el. A szálkereszt az oszlop tengelyét jelöli és az oszlop keresztmetszetével együtt forog.

A Szálkereszt lehetőségnél további két beállítás elérhető: Középpontól számított távolság és Hossz az oszlopon kívül

Bár a szálkereszt nem a modell része, hanem grafikai jel, ha módosítja a rajz léptékét, akkor (az oszloppal együtt) a szálkereszt mérete is megváltozik.

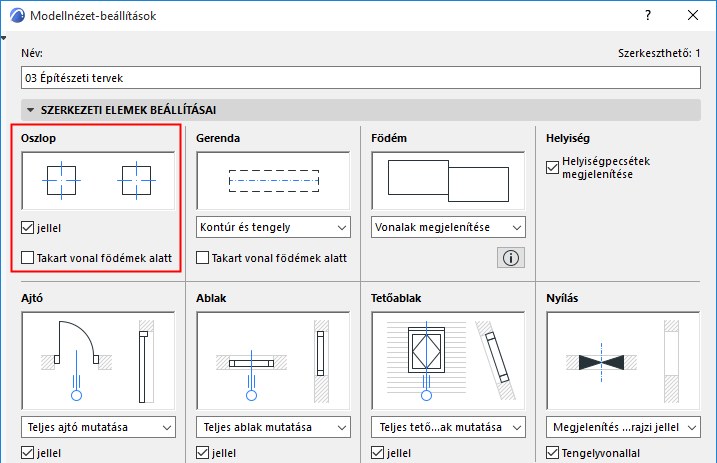

Állítsa be az oszlop alaprajzi jelének megjelenítését (be- vagy kikapcsolva) nézet szerint a Dokumentáció > Modellnézet > Modellnézet-beállítások menüpontban.

Fedő kitöltések

Lásd Fedő kitöltés hozzárendelése.
